Daher ist es wichtig, einen Mindestabstand zwischen der AOPD und reflektierenden Flächen einzuhalten.
Der Mindestabstand, D
, richtet sich nach:
sr
Abstand zwischen aktiven und passiven Einheiten,
dem effektiven Öffnungswinkel (EAA) der AOPD:
Für eine Typ 4 AOPD ist der EAA
Abbildung 7Das Diagramm unten zeigt den Mindestabstand zu der reflektierenden Fläche (D
dem Abstand zwischen Sender und Empfänger bei einer Typ 4 AOPD:
2TLC172292M0201
Rev B
2018-04-18

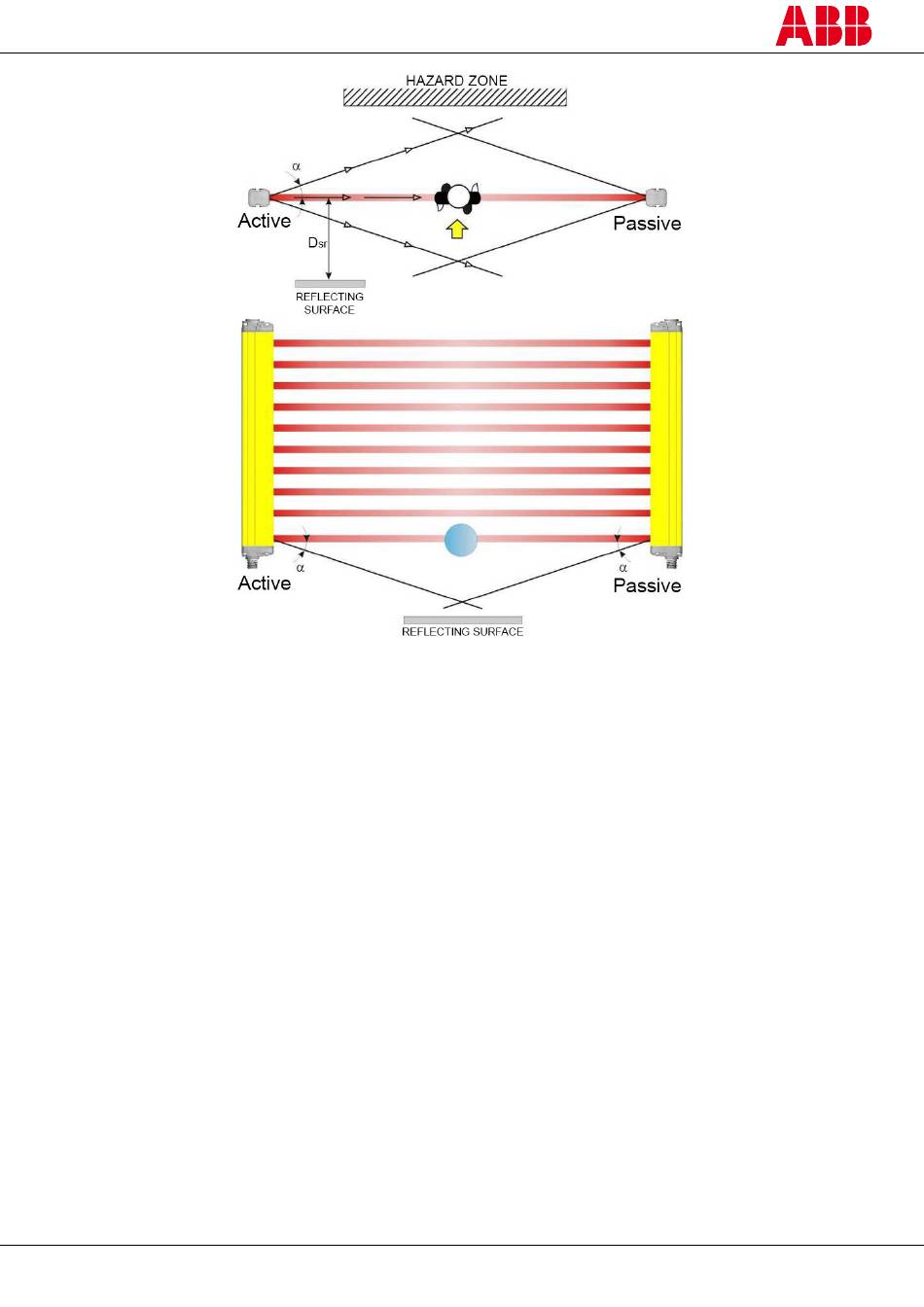

Abbildung 6 Mindestabstand zu reflektierenden Flächen
= 5° (α = ± 2,5°).
MAX
13
), basierend auf
sr
