7.6.2
Override während der Laufzeit
Einer oder mehrere Muting-Eingänge müssen aktiv sein.
Die RESET-Taste dreimal für < 1 s drücken und dann loslassen. Die OSSD-Ausgänge werden für mehr
als 2 s und maximal 600 s aktiviert.
Die Override-Funktion ist jetzt aktiviert und die integrierten Muting-Leuchten blinken auf. Dies gilt auch
für die externe Lampe (wenn sie angeschlossen ist).
Wenn sich die AOPD in Automatischer Rückstellung befindet, bleiben die OSSD-Ausgänge nach Ende
des Override eingeschaltet.
Wenn die AOPD auf Manuellen Reset eingestellt ist, kann für die Override-Funktion zwischen Manuellem
und Automatischem Reset gewählt werden. Siehe Abschnitt 7.6.3.
2TLC172292M0201
Rev B
2018-04-18

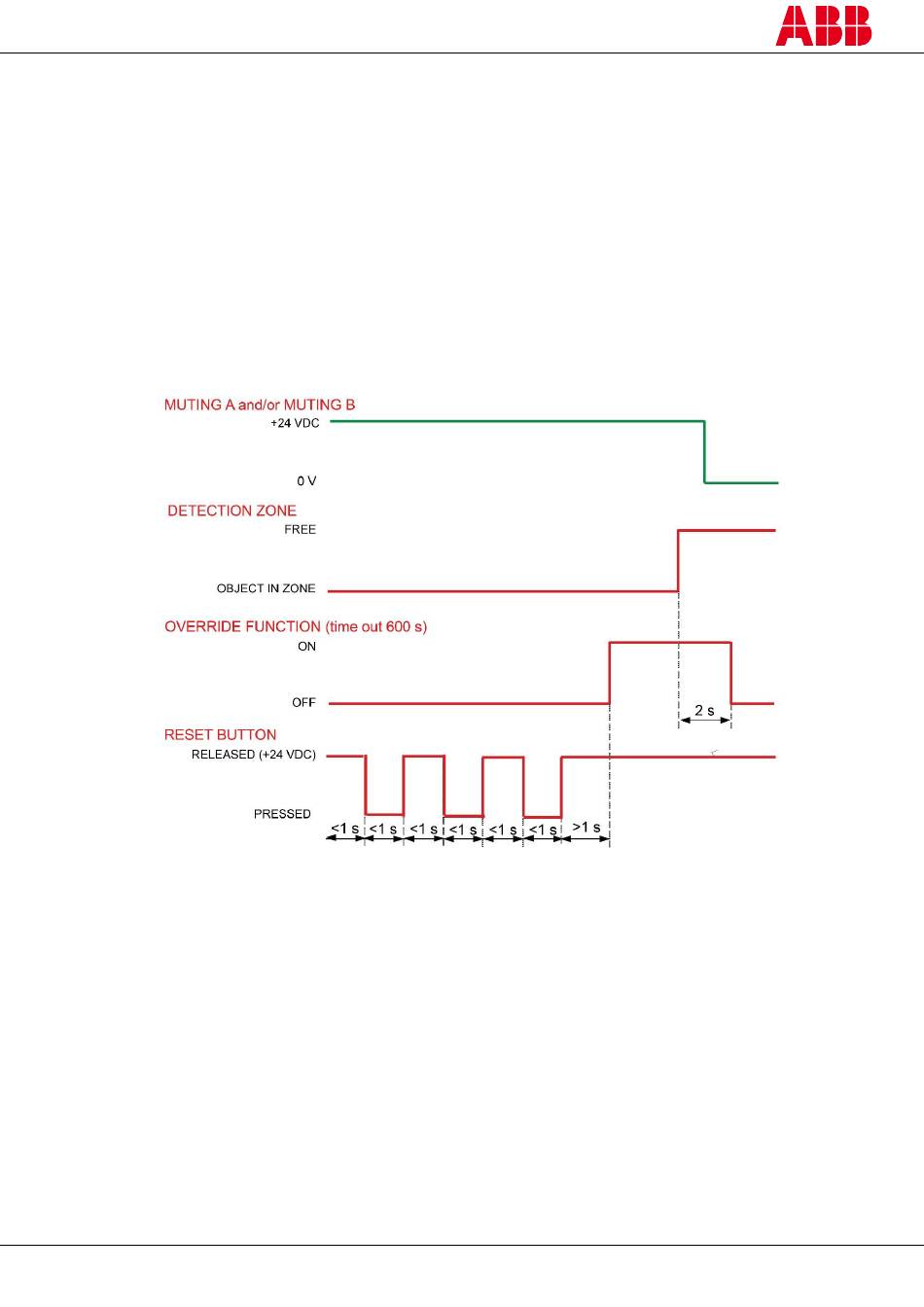

Abbildung 40 – Zeitdiagramm für die Override-Funktion während der Laufzeit
45
