7.5.2
Muting Richtung
Die AOPD kann verwendet werden mit
T/X-Muting, wenn sich die „Pakete" in beide Richtungen bewegen. Dies ist die Standard-Einstellung.
Für das T-Muting werden vier Muting-Sensoren benötigt, für das X-Muting nur zwei.
L-Muting, wenn sich die „Pakete" nur in eine Richtung bewegen. Für das L-Muting sind zwei Sensoren
notwendig.
Die Muting-Richtung wird über die DIP-Schalter 2 eingestellt und T- / X-Muting ist die Konfiguration bei Lieferung
(beide 2 EIN).
Warnung! Wählen Sie die Konfiguration sorgfältig aus: Eine falsche Konfiguration könnte zu einer Reduktion
des SIL/PL führen, der durch das System erreicht wird. Bitte sehen Sie für eine korrekte Verwendung des Muting
die entsprechenden Normen ein.
2TLC172292M0201
Rev B
2018-04-18

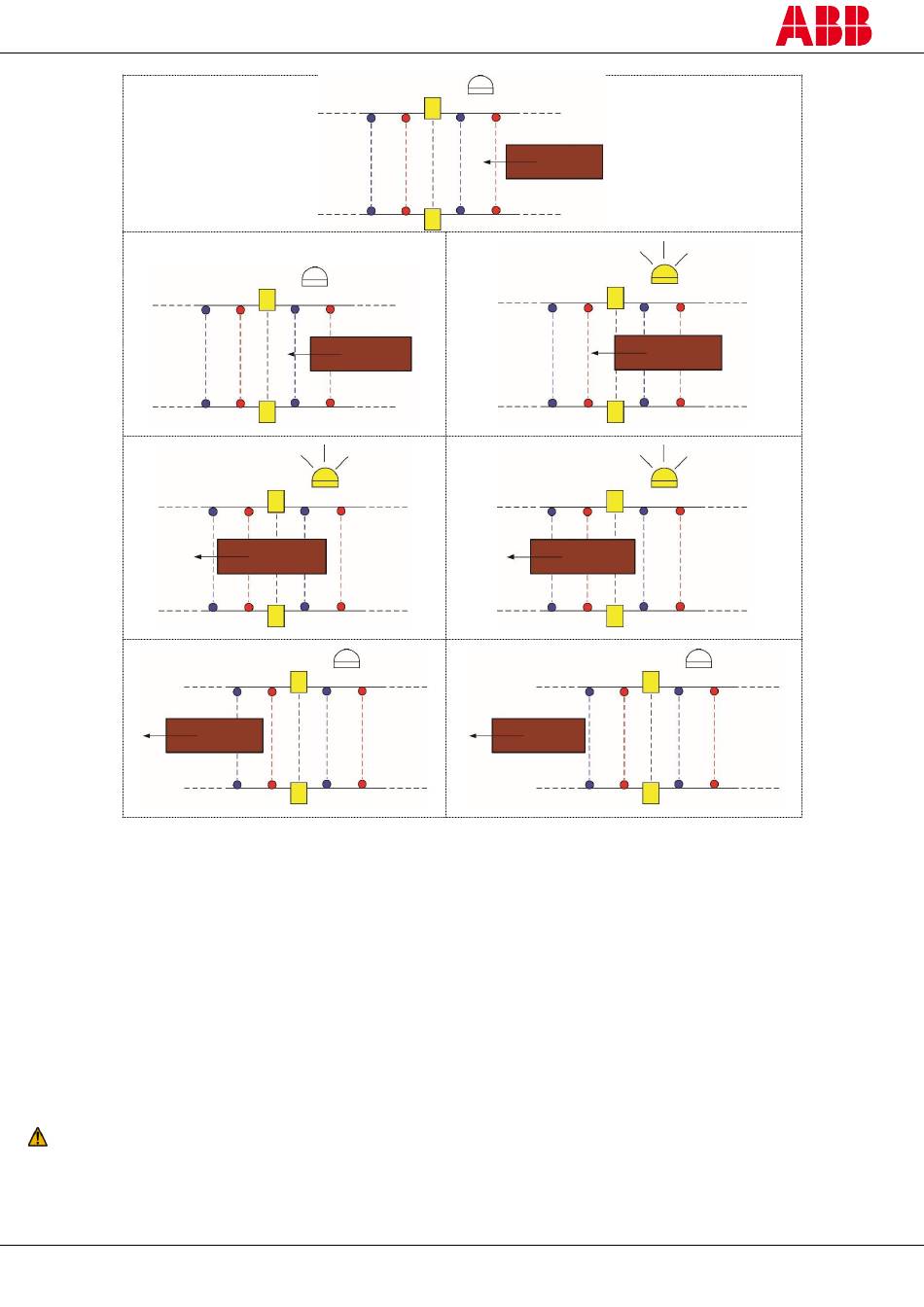

Abbildung 32 – Die Muting-Leuchte ist an, wenn die Muting-Funktion aktiviert ist
37
