6 Ausrichtung
Die Ausrichtung zwischen aktiver und passiver Einheit ist notwendig, damit die AOPD korrekt funktionieren kann.
Eine ordnungsgemäße Ausrichtung verhindert die Instabilität der Ausgänge aufgrund von Staub oder Vibrationen.
Die Ausrichtung ist optimal, wenn die optischen Achsen der Strahlen an der aktiven Einheit mit den optischen
Achsen der dazugehörigen Spiegel an der passiven Einheit übereinstimmen.
Die Symbole auf dem Display müssen unbedingt erkannt werden. Die Symbole lassen sich unabhängig von
der Ausrichtung der AOPD leicht interpretieren.

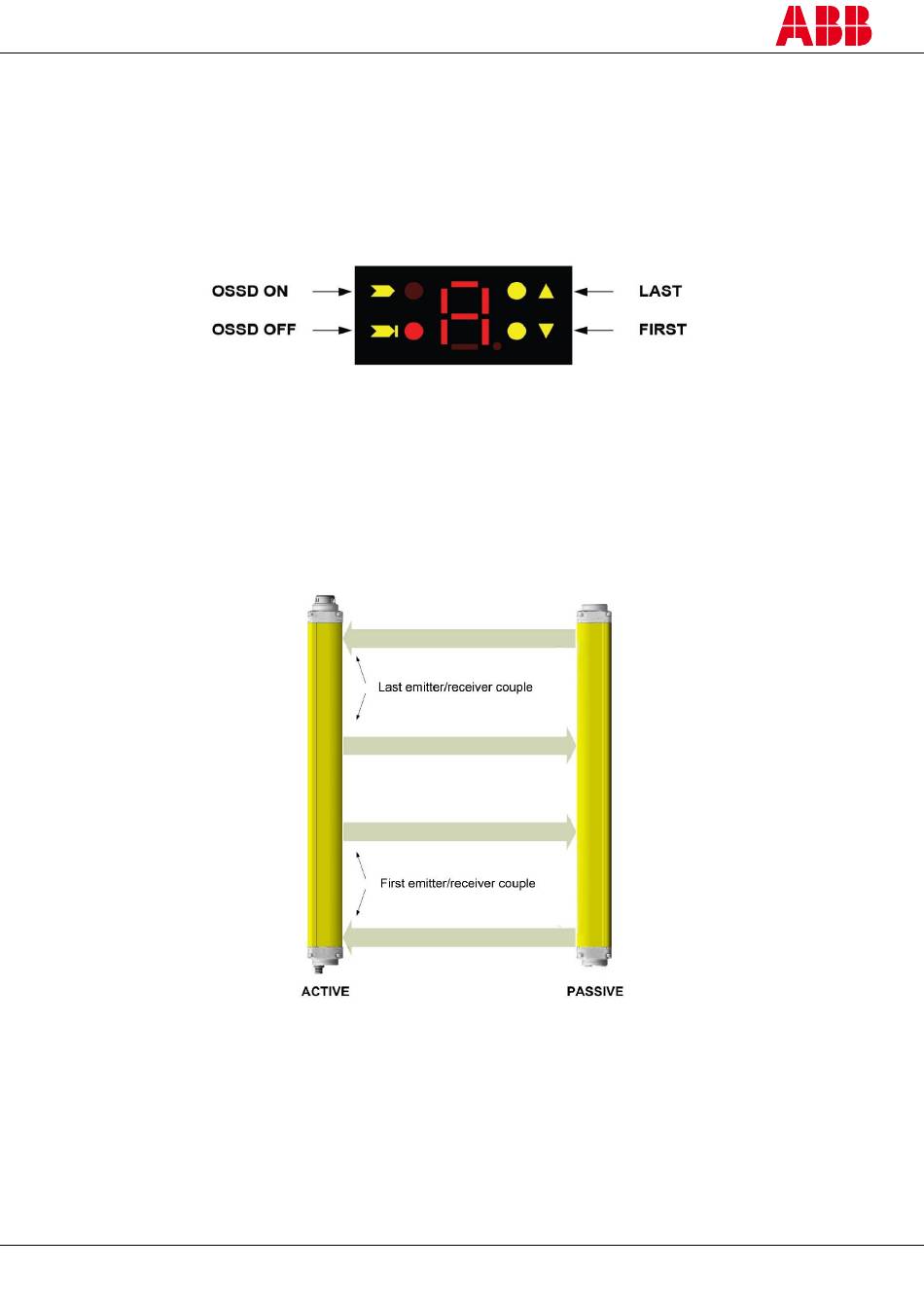

Abbildung 19 – Display
Jeder Pfeil ist einer gelben LED zugeordnet und bezieht sich entweder auf die erste oder letzte Sende- und
Empfängereinheit. Abbildung 20 zeigt, dass sich die erste Sende- und Empfängereinheit am nächsten an dem
M12-Anschlusskabel und die letzte Sende- und Empfängereinheit am weitesten von dem M12-Anschlusskabel
entfernt befindet.
Ein 7-Segment-Display informiert den Benutzer darüber, welches Ausrichtungsniveau erreicht wurde.
Die nachstehend beschriebene Standard-Installation ist in Abbildung 20 abgebildet, d. h. der Stecker zeigt dabei
nach unten. Wenn die AOPD nur zwei Strahlen hat, gelten die Angaben für dieses eine Strahlenpaar.
Abbildung 20 – Erste und letzte Sende- und Empfängereinheit
