13 Abmessungen
13.1
Profile
Anmerkung: Alle Abmessungen in Millimeter.
Modell
Orion3-4-K1C-050-E (siehe Abbildung 43)
Orion3-4-K2C-080-E (siehe Abbildung 43)
Orion3-4-K2C-090-E (siehe Abbildung 43)
Orion3-4-K2C-120-E (siehe Abbildung 43)
Orion3-4-M1C-050 (siehe Abbildung 44)
Orion3-4-M2C-080 (siehe Abbildung 44)
Orion3-4-M2C-090 (siehe Abbildung 44)
Orion3-4-M2C-120 (siehe Abbildung 44)
2TLC172292M0201
Rev B
2018-04-18

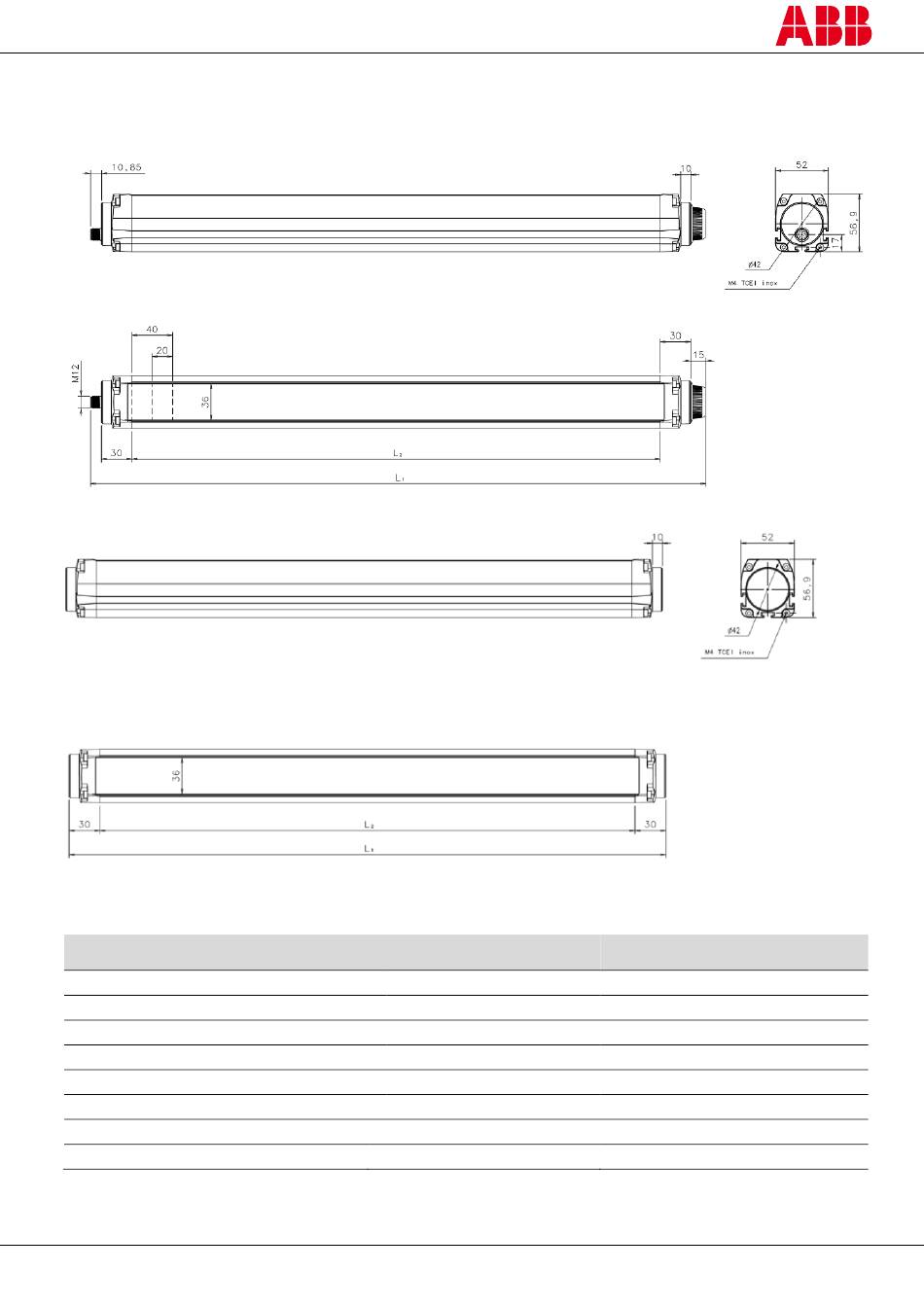

Abbildung 43 – Aktive Einheit
Abbildung 44 – Passive Einheit
L
[mm]
1
606,35
906,35
1006,35
1306,35
580,5
880,5
980,5
1280,5
55
L
[mm]
2
520,5
820,5
920,5
1220,5
520,5
820,5
920,5
1220,5
www.abb.com/jokabsafety
