3.3 Überprüfungen nach der Erstinstallation
Nachstehend werden die Kontrollvorgänge aufgelistet, die nach erfolgter Erstinstallation und vor dem Starten
der Maschine durchgeführt werden müssen. Diese Kontrollen müssen von qualifiziertem Fachpersonal durchgeführt
werden, entweder direkt oder unter strenger Aufsicht des zuständigen Leiters für die Sicherheit von Maschinen.
Vergewissern Sie sich, dass:
Die AOPD während der Strahlenunterbrechung entlang des gesamten Erfassungsbereichs im
OSSD-AUS-Zustand (
Sie das in Abbildung 13 gezeigte Schema. Der entsprechende „Teststab" hat ein Maß entsprechend der
Auflösung der verwendeten AOPD, z. B. einen Durchmesser von 14 mm für einen Lichtvorhang mit 14 mm
Auflösung.
Die AOPD korrekt ausgerichtet ist: Drücken Sie die Produktseite leicht in beide Richtungen und vergewissern
Sie sich, dass die rote LED
Die Nachlaufzeit der Maschine, einschließlich der Ansprechzeit der AOPD und der Anhaltezeit der Maschine,
bei der Berechnung des Mindestabstands innerhalb der festgelegten Grenzen liegt (siehe Abschnitt 2.4 –
„Mindestinstallationsabstand").
Der Mindestsicherheitsabstand zwischen dem Gefährdungsbereich und der AOPD den Anweisungen
in Abschnitt 2.4 – „Mindestinstallationsabstand" entspricht)
Personen den Bereich zwischen der AOPD und dem Gefährdungsbereich der Maschine nicht betreten oder
sich dort aufhalten können, ohne erfasst zu werden.
Der Zugang zum Gefährdungsbereich der Maschine aus einem ungeschützten Bereich nicht möglich ist.
Die AOPD nicht durch äußere Lichtquellen gestört ist: Sie sollte sich mindestens 10 – 15 Minuten lang
im Zustand OSSD AN befinden und für den gleichen Zeitraum im Zustand OSSD AUS verweilen, nachdem
der spezielle Teststab im Erfassungsbereich platziert wurde.
Alle zusätzlichen Funktionen sich wie erwartet verhalten, indem Sie sie in verschiedenen Betriebszuständen
aktivieren.
2TLC172292M0201
Rev B
2018-04-18
) verweilt. Verwenden Sie dafür den entsprechenden „Teststab" und befolgen

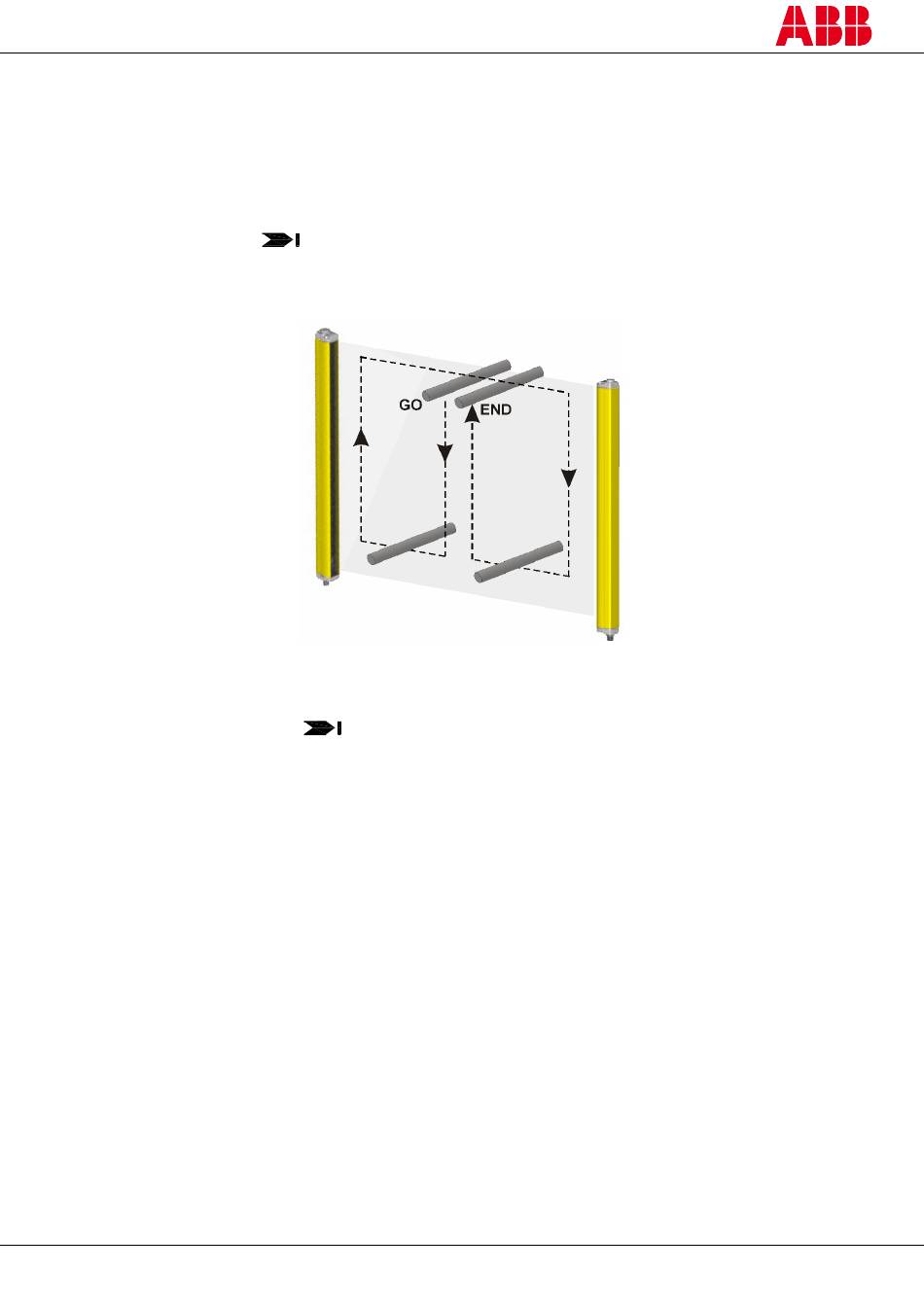

Abbildung 13 – Schema zur Überprüfung der Funktion
nicht aufleuchtet.
19
