3.2.4
Mindestabstand zwischen angrenzenden Geräten
Wenn mehrere AOPDs nah bei einander installiert werden müssen, darf der Sender eines der Geräte keine
gefährlichen Interferenzen mit dem Empfänger des anderen Geräts aufweisen.
Das interferierende Passiv-B-Gerät muss sich außerhalb eines Mindestabstands von D
des Aktiv-A/Passiv-B-Paares befinden, siehe Abbildung 9 weiter unten.
Dieser Mindestabstand D
do
dem Abstand zwischen Passiv A und Aktiv A,
dem effektiven Öffnungswinkel der AOPD (EAA):
Für eine Typ 4 AOPD ist der EAA
Die Darstellung unten zeigt den minimalen Abstand bis zum beeinträchtigenden Gerät (D
) des Paares Passiv A – Aktiv A für eine AOPD Typ 4.
Abstand (D
op
Abbildung 10 – Mindestabstand zu einem angrenzenden Gerät als Funktion des Abstands zwischen Sender und Empfänger
2TLC172292M0201
Rev B
2018-04-18
PASSIVE A
PASSIVE B

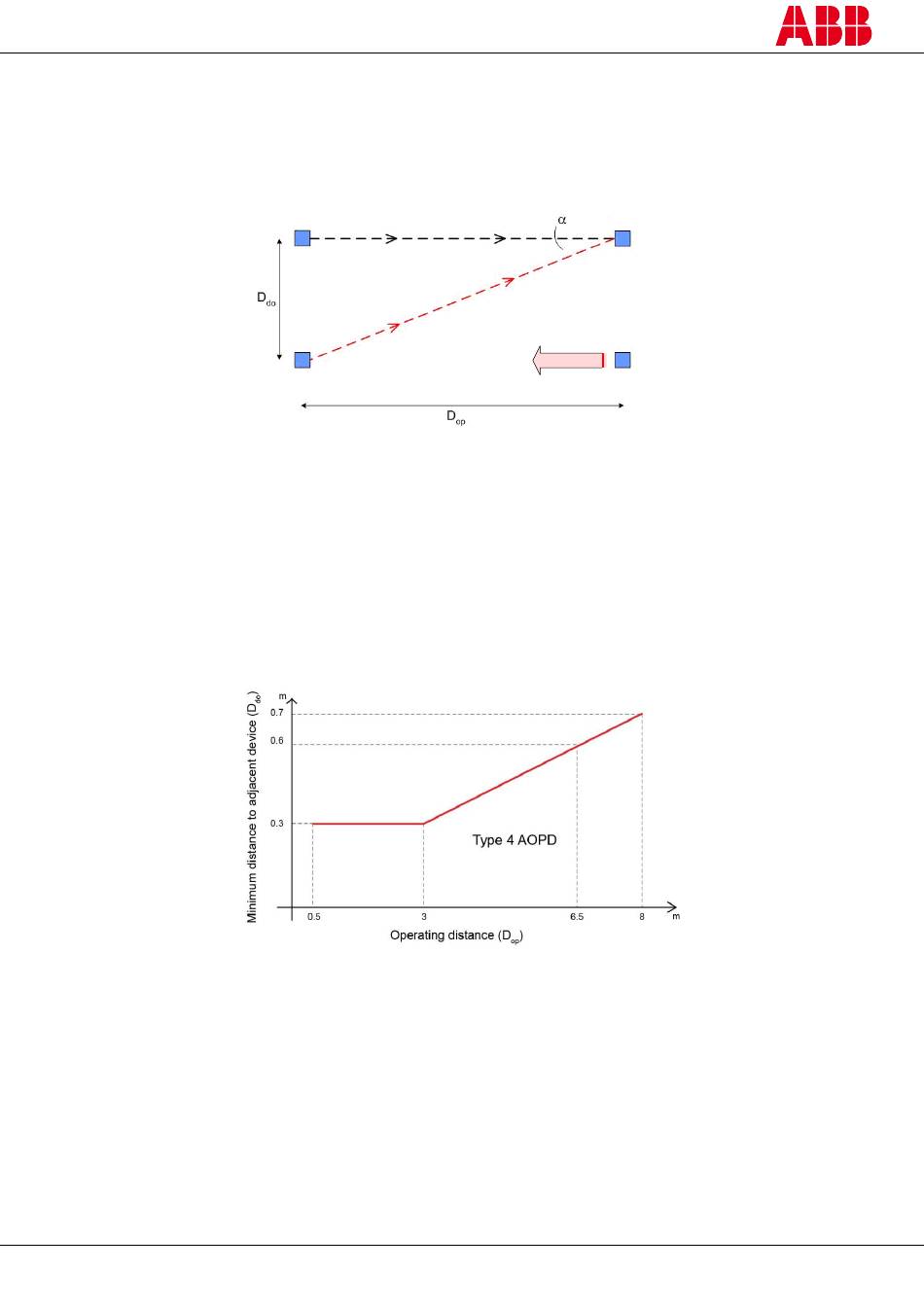

Abbildung 9 – Mindestabstand zwischen angrenzenden Geräten
richtet sich nach:
= 5° (α = ± 2,5°).
MAX
ACTIVE A
ACTIVE B
15
von der Achse
do
), basierend auf dem
do
