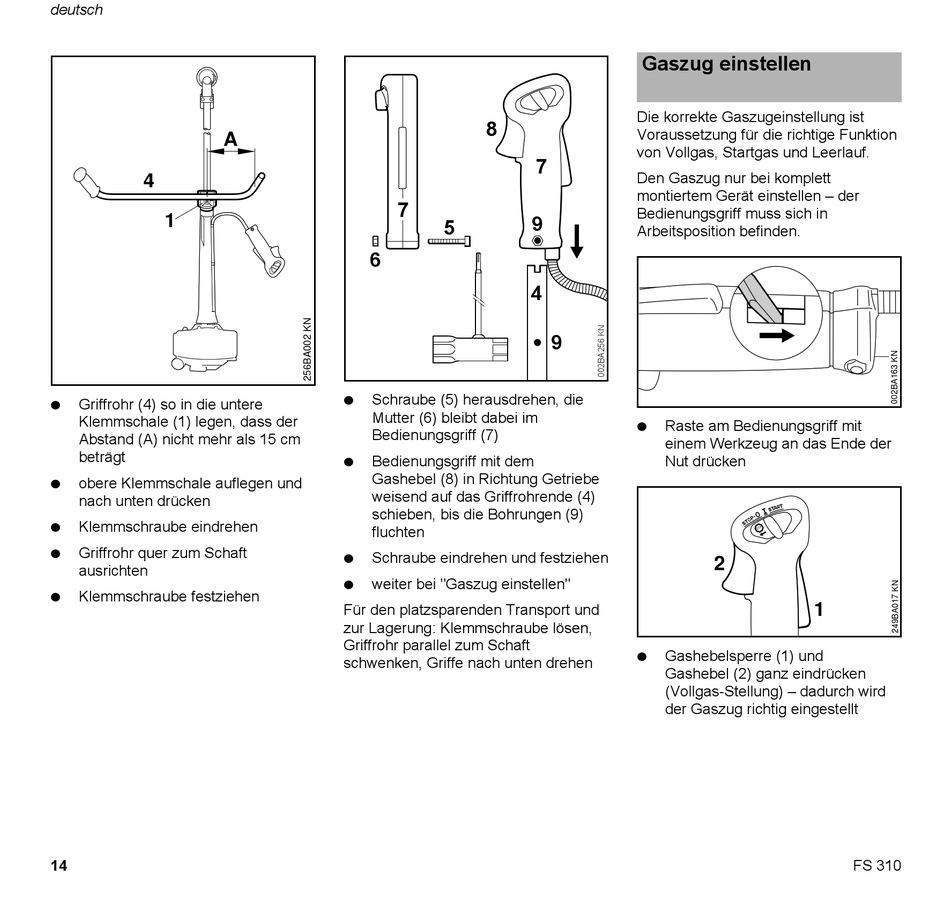

Gaszug Einstellen - Stihl FS 310 Gebrauchsanleitung

deutsch
A
4
1
N Griffrohr (4) so in die untere
Klemmschale (1) legen, dass der
Abstand (A) nicht mehr als 15 cm
beträgt
N obere Klemmschale auflegen und
nach unten drücken
N
Klemmschraube eindrehen
N Griffrohr quer zum Schaft
ausrichten
N Klemmschraube festziehen
14
8
7
5
6
N Schraube (5) herausdrehen, die
Mutter (6) bleibt dabei im
Bedienungsgriff (7)
N Bedienungsgriff mit dem
Gashebel (8) in Richtung Getriebe
weisend auf das Griffrohrende (4)
schieben, bis die Bohrungen (9)
fluchten
N Schraube eindrehen und festziehen
N weiter bei "Gaszug einstellen"
Für den platzsparenden Transport und
zur Lagerung: Klemmschraube lösen,
Griffrohr parallel zum Schaft
schwenken, Griffe nach unten drehen

Gaszug einstellen

Die korrekte Gaszugeinstellung ist
Voraussetzung für die richtige Funktion
von Vollgas, Startgas und Leerlauf.
7
Den Gaszug nur bei komplett
montiertem Gerät einstellen – der
Bedienungsgriff muss sich in
9
Arbeitsposition befinden.
4
9
N Raste am Bedienungsgriff mit
einem Werkzeug an das Ende der
Nut drücken
N Gashebelsperre (1) und
Gashebel (2) ganz eindrücken
(Vollgas-Stellung) – dadurch wird
der Gaszug richtig eingestellt
2
1
FS 310
