8
8
7
7
4
3
5
6
1
1

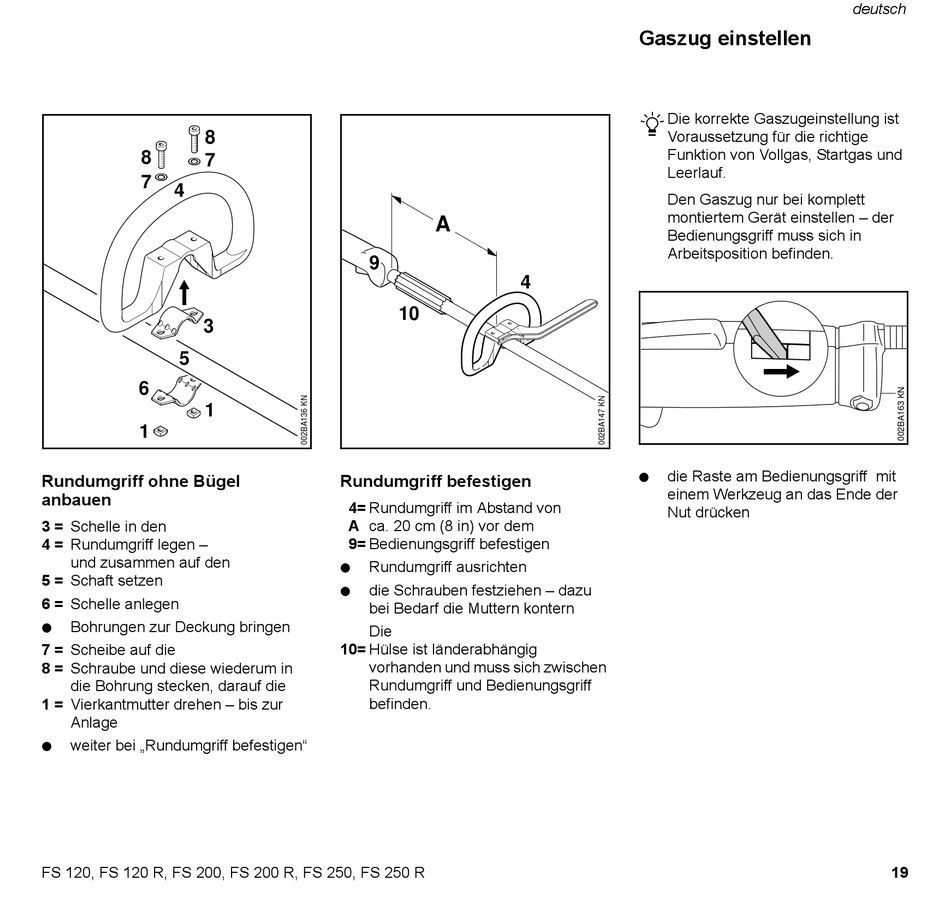

Rundumgriff ohne Bügel
anbauen
3 = Schelle in den
4 = Rundumgriff legen –
und zusammen auf den
5 = Schaft setzen
6 = Schelle anlegen
: Bohrungen zur Deckung bringen
7 = Scheibe auf die
8 = Schraube und diese wiederum in
die Bohrung stecken, darauf die
1 = Vierkantmutter drehen – bis zur
Anlage
: weiter bei „Rundumgriff befestigen"
FS 120, FS 120 R, FS 200, FS 200 R, FS 250, FS 250 R
A
9
10
Rundumgriff befestigen
4= Rundumgriff im Abstand von
A ca. 20 cm (8 in) vor dem
9= Bedienungsgriff befestigen
: Rundumgriff ausrichten
: die Schrauben festziehen – dazu
bei Bedarf die Muttern kontern
Die
10= Hülse ist länderabhängig
vorhanden und muss sich zwischen
Rundumgriff und Bedienungsgriff
befinden.

Gaszug einstellen

Die korrekte Gaszugeinstellung ist
Voraussetzung für die richtige
Funktion von Vollgas, Startgas und
Leerlauf.
Den Gaszug nur bei komplett
montiertem Gerät einstellen – der
Bedienungsgriff muss sich in
Arbeitsposition befinden.
4
: die Raste am Bedienungsgriff mit
einem Werkzeug an das Ende der
Nut drücken
deutsch
19
