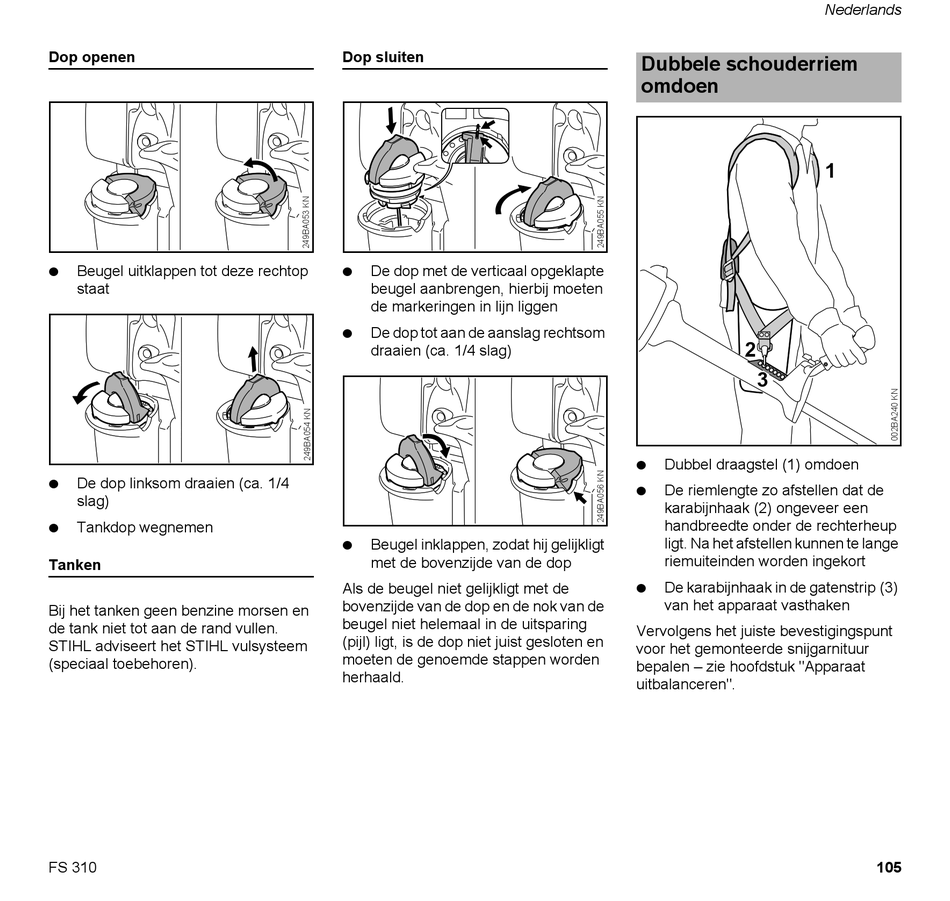

Dubbele Schouderriem Omdoen - Stihl FS 310 Gebrauchsanleitung

Dop openen
N Beugel uitklappen tot deze rechtop
staat
N De dop linksom draaien (ca. 1/4
slag)
N
Tankdop wegnemen
Tanken
Bij het tanken geen benzine morsen en
de tank niet tot aan de rand vullen.
STIHL adviseert het STIHL vulsysteem
(speciaal toebehoren).
FS 310
Dop sluiten
N De dop met de verticaal opgeklapte
beugel aanbrengen, hierbij moeten
de markeringen in lijn liggen
N De dop tot aan de aanslag rechtsom
draaien (ca. 1/4 slag)
N Beugel inklappen, zodat hij gelijkligt
met de bovenzijde van de dop
Als de beugel niet gelijkligt met de
bovenzijde van de dop en de nok van de
beugel niet helemaal in de uitsparing
(pijl) ligt, is de dop niet juist gesloten en
moeten de genoemde stappen worden
herhaald.
Dubbele schouderriem
omdoen
2
3
N Dubbel draagstel (1) omdoen
N De riemlengte zo afstellen dat de
karabijnhaak (2) ongeveer een
handbreedte onder de rechterheup
ligt. Na het afstellen kunnen te lange
riemuiteinden worden ingekort
N De karabijnhaak in de gatenstrip (3)
van het apparaat vasthaken
Vervolgens het juiste bevestigingspunt
voor het gemonteerde snijgarnituur
bepalen – zie hoofdstuk "Apparaat
uitbalanceren".
Nederlands
1
105
