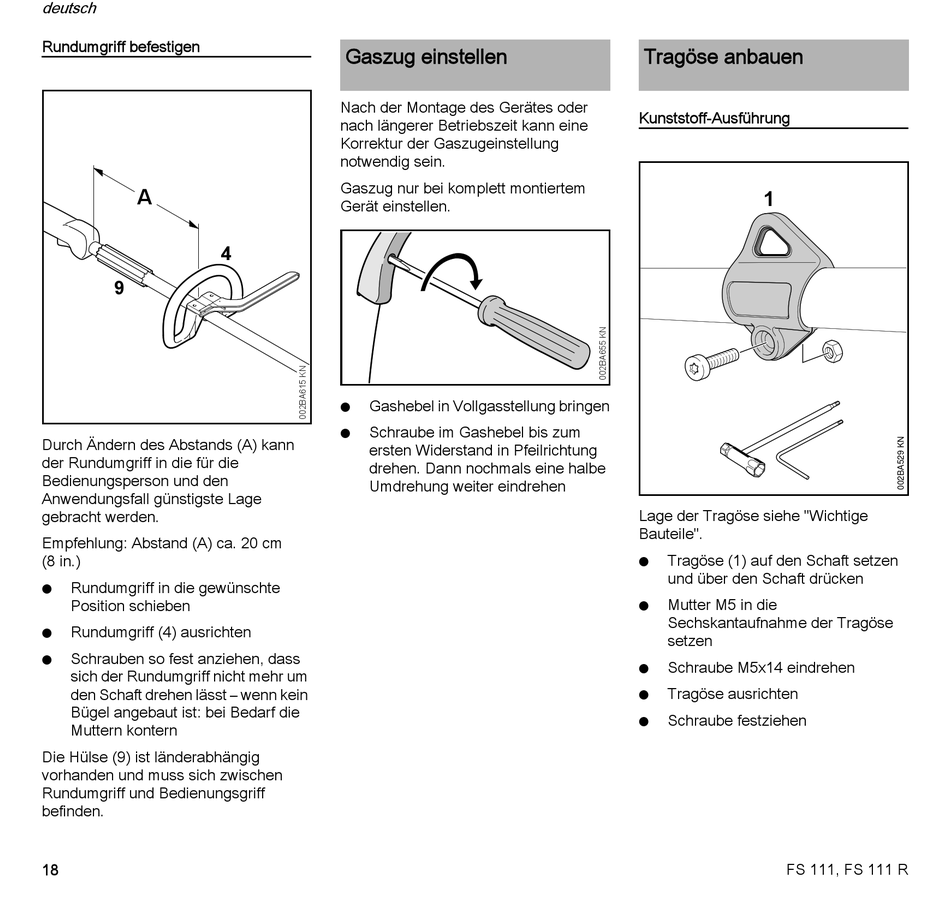

Rundumgriff befestigen
A
9
Durch Ändern des Abstands (A) kann
der Rundumgriff in die für die
Bedienungsperson und den
Anwendungsfall günstigste Lage
gebracht werden.
Empfehlung: Abstand (A) ca. 20 cm
(8 in.)
Rundumgriff in die gewünschte
N
Position schieben
Rundumgriff (4) ausrichten
N
Schrauben so fest anziehen, dass
N
sich der Rundumgriff nicht mehr um
den Schaft drehen lässt – wenn kein
Bügel angebaut ist: bei Bedarf die
Muttern kontern
Die Hülse (9) ist länderabhängig
vorhanden und muss sich zwischen
Rundumgriff und Bedienungsgriff
befinden.
18
Gaszug einstellen
Nach der Montage des Gerätes oder
nach längerer Betriebszeit kann eine
Korrektur der Gaszugeinstellung
notwendig sein.
Gaszug nur bei komplett montiertem
Gerät einstellen.
4
Gashebel in Vollgasstellung bringen
N
Schraube im Gashebel bis zum
N
ersten Widerstand in Pfeilrichtung
drehen. Dann nochmals eine halbe
Umdrehung weiter eindrehen
Tragöse anbauen
Kunststoff-Ausführung
1
Lage der Tragöse siehe "Wichtige
Bauteile".
Tragöse (1) auf den Schaft setzen
N
und über den Schaft drücken
Mutter M5 in die
N
Sechskantaufnahme der Tragöse
setzen
Schraube M5x14 eindrehen
N
Tragöse ausrichten
N
Schraube festziehen
N
