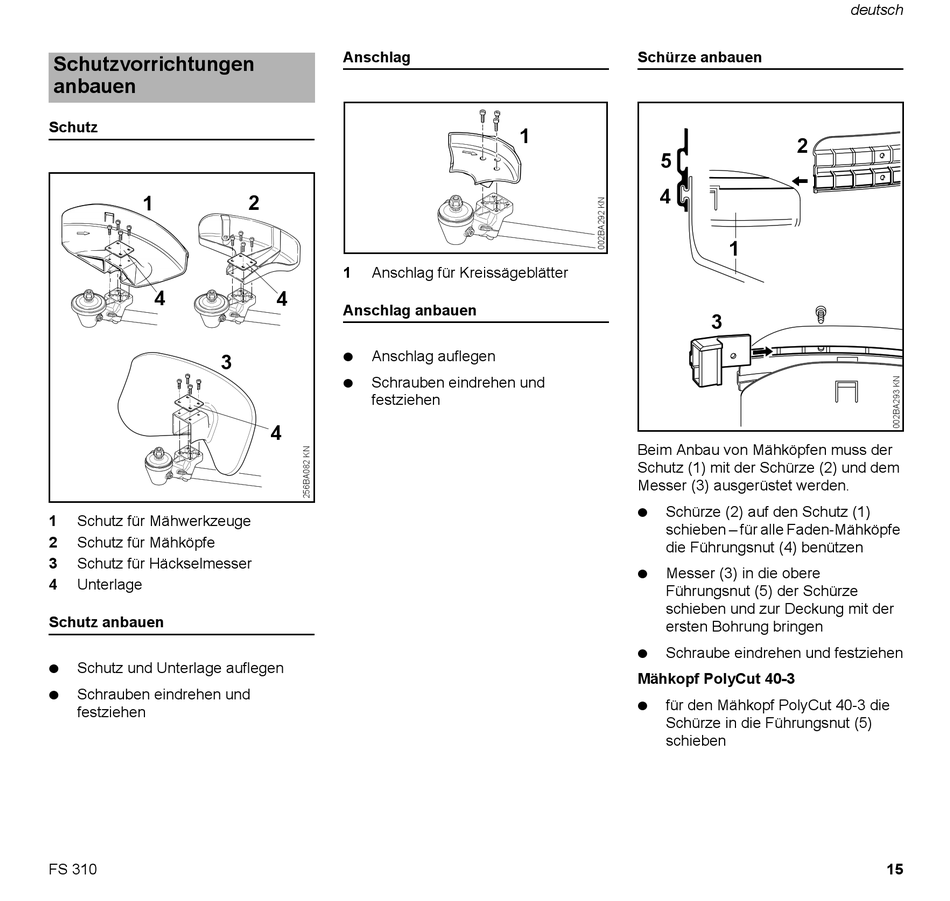

Schutzvorrichtungen Anbauen - Stihl FS 310 Gebrauchsanleitung

Schutzvorrichtungen
anbauen
Schutz
1
4
3
1 Schutz für Mähwerkzeuge
2 Schutz für Mähköpfe
3 Schutz für Häckselmesser
4 Unterlage
Schutz anbauen
N Schutz und Unterlage auflegen
N Schrauben eindrehen und
festziehen
FS 310
Anschlag
2
1 Anschlag für Kreissägeblätter
4
Anschlag anbauen
N Anschlag auflegen
N Schrauben eindrehen und
festziehen
4
Schürze anbauen
1
5
4
Beim Anbau von Mähköpfen muss der
Schutz (1) mit der Schürze (2) und dem
Messer (3) ausgerüstet werden.
N Schürze (2) auf den Schutz (1)
schieben – für alle Faden-Mähköpfe
die Führungsnut (4) benützen
N Messer (3) in die obere
Führungsnut (5) der Schürze
schieben und zur Deckung mit der
ersten Bohrung bringen
N Schraube eindrehen und festziehen
Mähkopf PolyCut 40-3
N für den Mähkopf PolyCut 40-3 die
Schürze in die Führungsnut (5)
schieben
deutsch
2
1
3
15
