ABSORmatic ®
DE

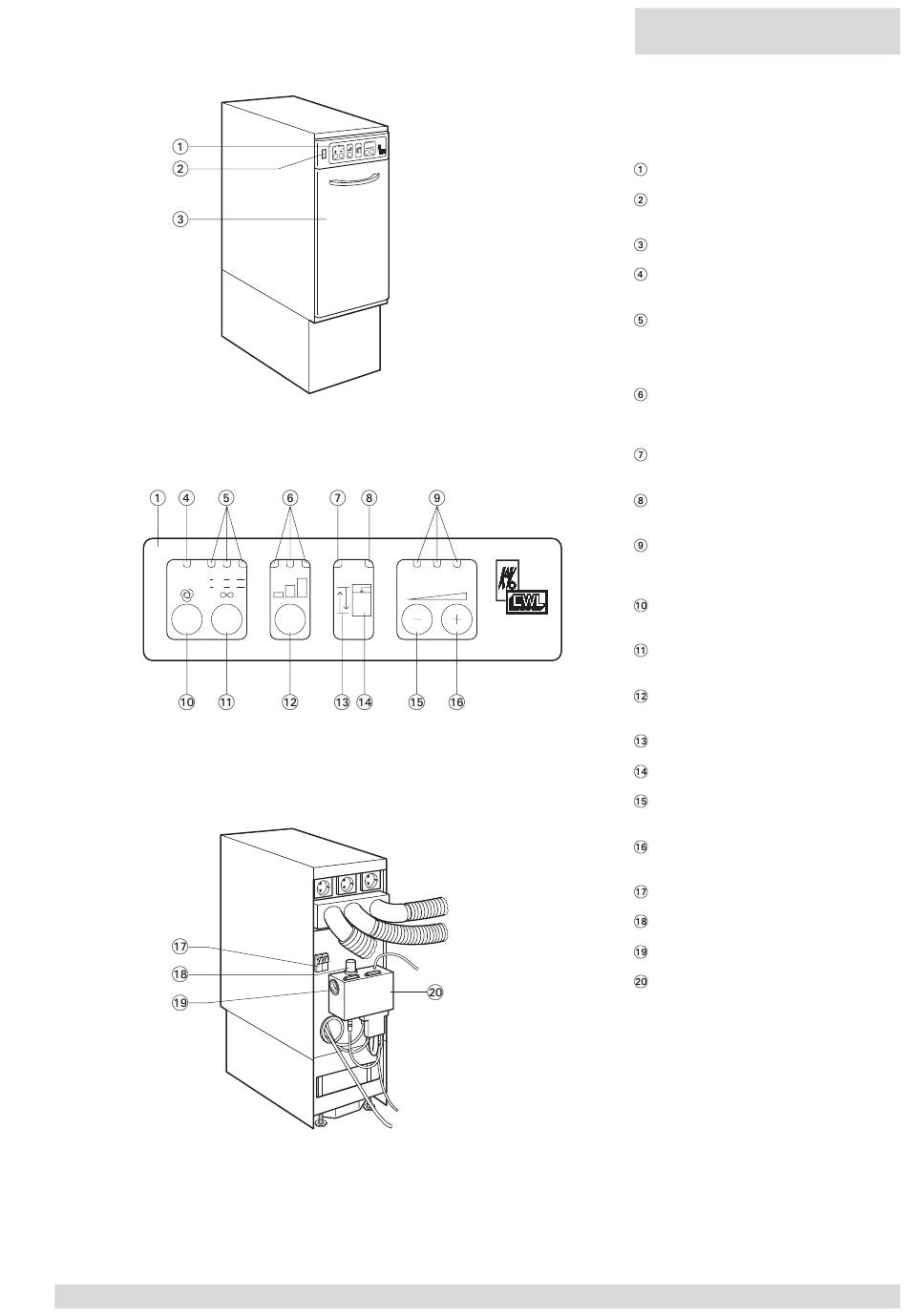

7.
Bedienungs- und
Funktionsteile
Bedien-Display
Netzschalter EIN "I" - AUS "0"
Frontblende
LED-Kontroll-Anzeigen für "Automatik-
betrieb"
LED-Kontroll-Anzeigen für angewählte
und angeschlossene Saugwege (Staub-
erzeuger)
LED-Kontroll-Anzeigen für gewählte
Saugstufe 1/2/3
LED-Betriebszustand
"Filter"
LED-Betriebszustand
"Staubbehälter"
LED-Kontroll-Anzeigen für Verbraucher
von Steckdose 1/2/3
Taster
"Automatik-Betrieb"
Taster
"Dauerbetrieb"
Taster
"Saugstufe"
Symbol für Filter
Symbol für Staubbehälter
"-" Anpassung der Ansprech-Empfind-
lichkeit bei Automatik-Stellung
"+" Anpassung der Ansprech-Empfind-
lichkeit bei Automatik-Stellung
Sicherungs-Automaten
Druckminderer
Manometer
Saugwegumschalt-Modul
19
