Inhaltszusammenfassung für KaVo ProXam iX

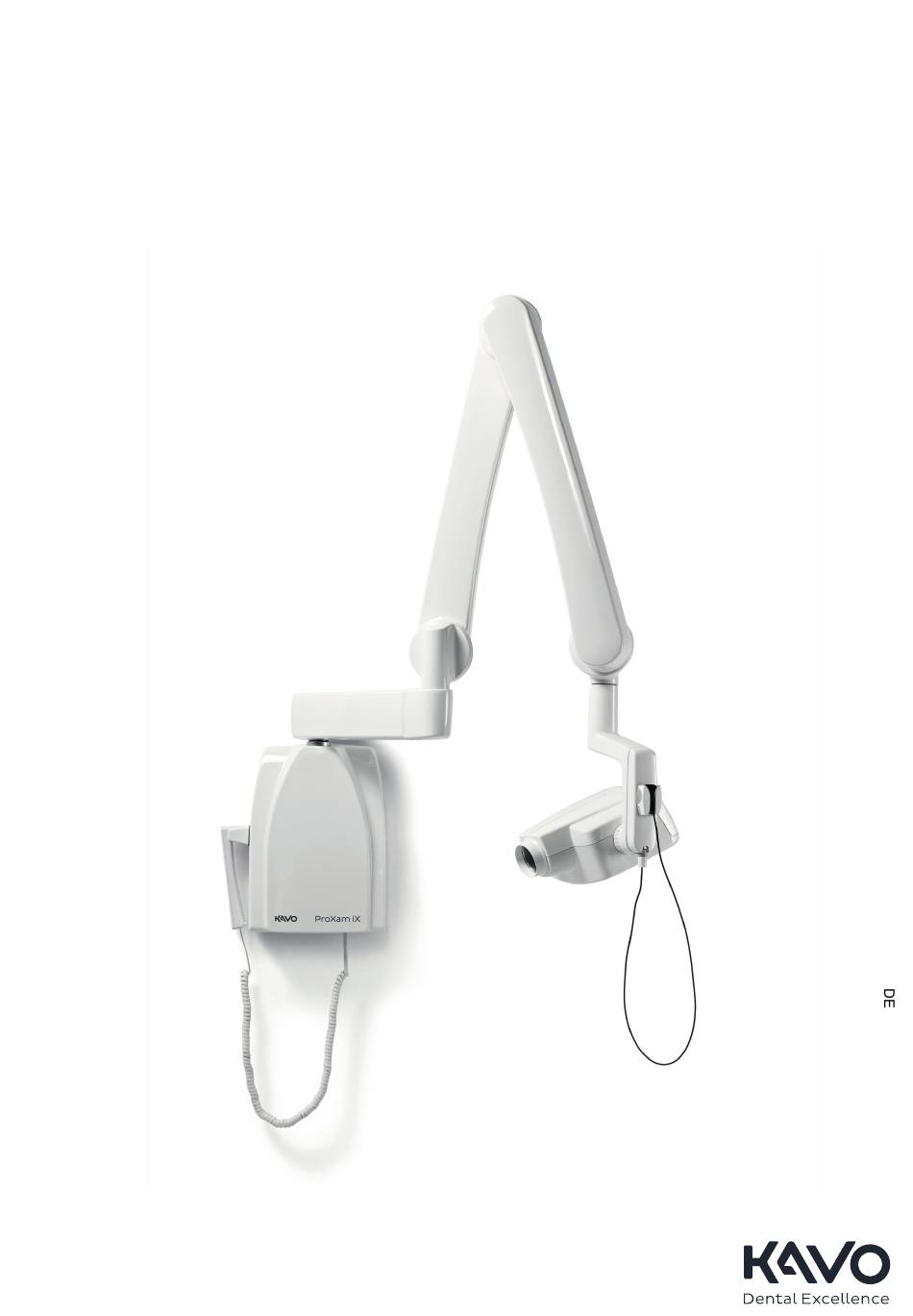

- Seite 1 KaVo ProXam Intraorale Systeme Gebrauchsanweisung Konstanzprüfung DIN6868-5...
- Seite 2 Leitfaden für die aktuellen Spezifikationen betrachtet werden. Planmeca behält sich das Recht vor, ohne vorherige Ankündigung Änderungen vorzunehmen. COPYRIGHT PLANMECA Publikationsnummer 1.015.3353 Version 1 Datum der Veröffentlichung 18. April 2023 Englischer Originaltitel: KaVo ProXam Intraoral systems Instruction for use Constancy test DIN 6868-5 Publikationsnummer 1.015.1545 Version 1...
-
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis Einleitung..............................1 Konstanzprüfwerkzeuge..........................3 Romexis vorbereiten...........................4 Konstanzprüfung durchführen........................5 Sensorpositionierung........................5 Speicherfolie positionieren......................6 Ohrolive............................7 Röntgengerät einstellen........................8 Prüfaufnahme erstellen........................9 Prüfergebnisse auswerten........................11 Gebrauchsanweisung Intraorale Konstanzprüfung DIN6868-5... - Seite 4 Inhaltsverzeichnis Intraorale Konstanzprüfung DIN6868-5 Gebrauchsanweisung...
-
Seite 5: Einleitung
1 Einleitung 1 Einleitung In dieser Anweisung wird die Durchführung der Konstanzprüfung nach DIN 6868-5 an intraoralen Röntgensystemen von KaVo beschrieben. Diese Anweisungen gelten für die folgenden Komponenten: • Intraorales Röntgengerät KaVo ProXam iX • Digitaler Sensor KaVo ProXam iS •... - Seite 6 1 Einleitung Fax: +49 7351 56-1488 Intraorale Konstanzprüfung DIN6868-5 Gebrauchsanweisung...
-
Seite 7: Konstanzprüfwerkzeuge
2 Konstanzprüfwerkzeuge 2 Konstanzprüfwerkzeuge Für die Konstanzprüfung ist das Quart-Set für KaVo ProXam iS/ProXam iP (2.023.3003) erforderlich. Der Prüfkörper ist optional als Ersatzteil verfügbar. HINWEIS Gehen Sie vorsichtig mit dem Prüfkörper um und lassen Sie ihn nicht fallen. 1 Prüfkörper 2 Nut 3 Schlitz für den digitalen Sensor oder die Speicherfolie (unter der... -
Seite 8: Romexis Vorbereiten
3 Romexis vorbereiten 3 Romexis vorbereiten Schritte 1. Der neue Patient wird von einem Servicetechniker eingerichtet. Die Bilder werden nach dem Namen des Patienten abgelegt. Der Patient muss daher vor der Aufnahme ausgewählt werden. Der Servicetechniker richtet im Romexis-Programm einen entsprechenden „Patienten“... -
Seite 9: Konstanzprüfung Durchführen
4 Konstanzprüfung durchführen 4 Konstanzprüfung durchführen 4.1 Sensorpositionierung Die Konstanzprüfungen müssen mit dem Quart-Prüfkörper, Sensor und Konus durchgeführt werden, die bereits vom Servicetechniker für die Abnahmeprüfung verwendet wurden. Die Informationen dazu sind im entsprechenden, dem Gerät beiliegenden Abnahmeprüfprotokoll (Formular Abnahmeprüfung ) enthalten. Drücken Sie den Sensor wie abgebildet in den großen Schlitz des Prüfkörpers (unter der Nut). -
Seite 10: Speicherfolie Positionieren
4 Konstanzprüfung durchführen 4.2 Speicherfolie positionieren Schritte 1. Schieben Sie die Speicherfolie in eine Lichtschutzhülle. Achten Sie darauf, dass die aktive Fläche (blaue Seite) der Speicherfolie der schwarzen Seite (ohne Text) der Lichtschutzhülle zugewandt ist. 2. Entfernen Sie den Klebestreifen und verschließen Sie die Lichtschutzhülle. -
Seite 11: Ohrolive
4 Konstanzprüfung durchführen 3. Schieben Sie die Lichtschutzhülle wie abgebildet in den großen Schlitz des Quart-Prüfkörpers (unter der Nut). 1 Prüfkörper 2 Nut 3 Speicherfolie mit Lichtschutzhülle • Die schwarze Seite (ohne Text) der Lichtschutzhülle muss nach oben zeigen. • Die Lichtschutzhülle muss rechts ausgerichtet eingesetzt werden;... -
Seite 12: Röntgengerät Einstellen
4 Konstanzprüfung durchführen 2. Positionieren Sie den Konus wie unten dargestellt. 1 Röntgengerät 2 Langtubus 3 Prüfkörper 4 Sensor/Speicherfolie 5 Richtige Positionierung • Legen Sie den Prüfkörper (3) auf eine ebene Fläche. • Platzieren Sie den Konus des Röntgengeräts (1) senkrecht auf dem Prüfkörper. -
Seite 13: Prüfaufnahme Erstellen
4 Konstanzprüfung durchführen 4.5 Prüfaufnahme erstellen Schritte 1. Klicken Sie in Romexis in der Patientenliste mit der rechten Maustaste auf den Patienten für die Prüfaufnahme. 2. Wählen Sie Erfassen. • Bei Sensoren wählen Sie die Intraoralaufnahme. • Bei Speicherfolien wählen Sie Scanneraufnahme. 3. - Seite 14 4 Konstanzprüfung durchführen 6. Klicken Sie in der oberen Symbolleiste auf Layout festlegen. 7. Wählen Sie die mittlere Option. Wenn die Prüfaufnahmen auf dem Bildschirm nebeneinander angeordnet sind, ist es einfacher, die neuen Konstanzaufnahmen mit der Referenzaufnahme zu vergleichen (Durchführung der Aufnahmeprüfung).
-
Seite 15: Prüfergebnisse Auswerten
5 Prüfergebnisse auswerten 5 Prüfergebnisse auswerten Die Prüfaufnahme muss mit den während der Abnahmeprüfung aufgenommenen Röntgenaufnahmen verglichen werden und Abweichungen im Vergleich zum Baseline-Wert sind zu überprüfen. Der Ausgangszustand wurde vom Servicetechniker dokumentiert und die Abnahmeprüfung Prüfergebnisse der Abnahmeprüfung werden im Formular protokolliert. - Seite 16 5 Prüfergebnisse auswerten • Mindestkontrast: Der Mindestkontrast wird mit Hilfe von kontrastarmen Elementen (Lochbohrungen) definiert. Alle vier kontrastarmen Elemente müssen auf dem Monitorbildschirm der Prüfaufnahme erkennbar sein. Intraorale Konstanzprüfung DIN6868-5 Gebrauchsanweisung...
- Seite 18 KaVo Dental GmbH | Bismarckring 39 | 88400 Biberach | Deutschland www.kavo.com...
