Seite 1

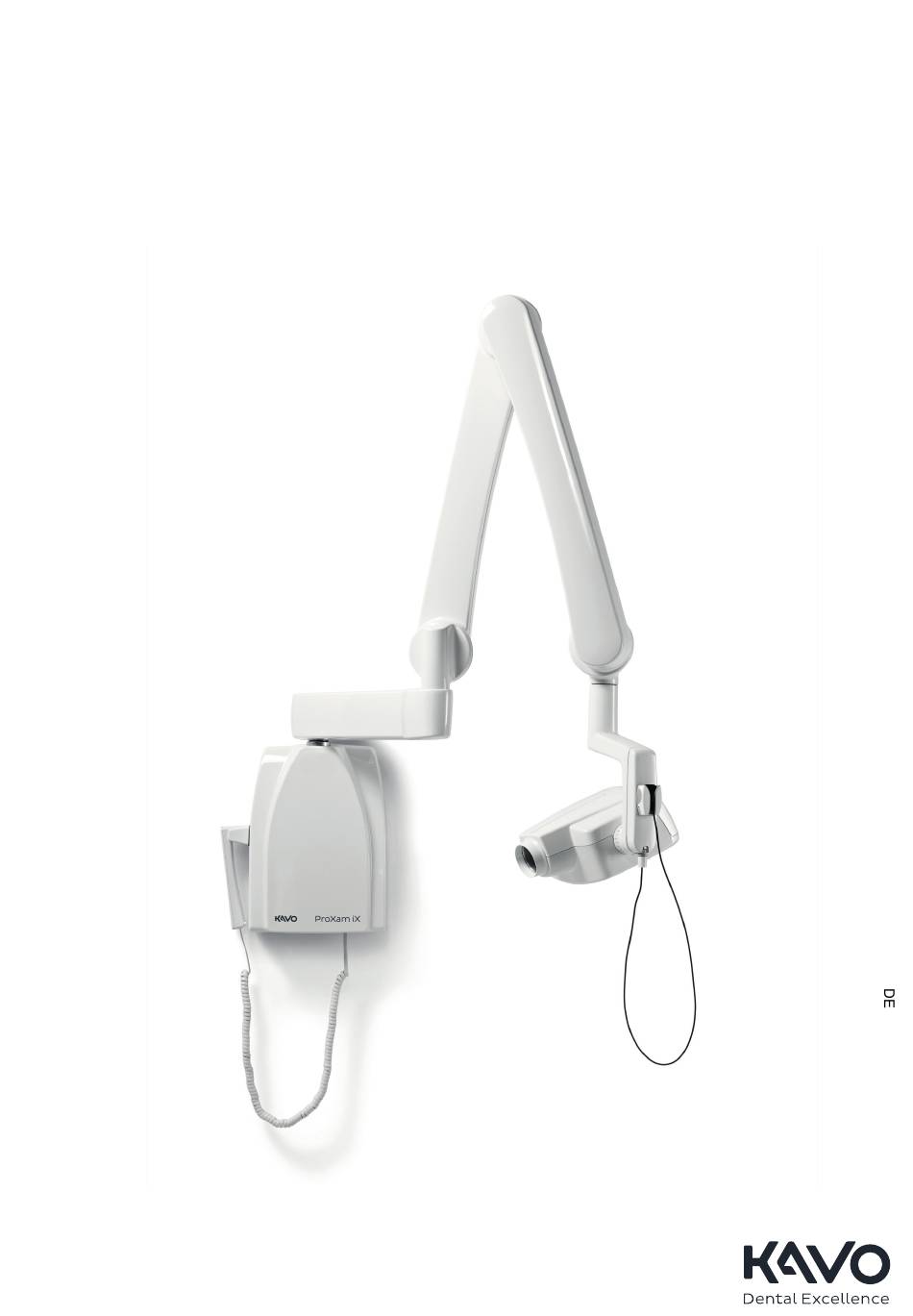

KaVo ProXam Intraorale Systeme Gebrauchsanweisung Konstanzprüfung...
Seite 2
Leitfaden für die aktuellen Spezifikationen betrachtet werden. Planmeca behält sich das Recht vor, ohne vorherige Ankündigung Änderungen vorzunehmen. COPYRIGHT PLANMECA Publikationsnummer 1.015.3351 Version 1 Datum der Veröffentlichung 18. April 2023 Englischer Originaltitel: KaVo ProXam Intraoral systems Instructions for use Constancy test Publikationsnummer 1.015.1543 Version 1...
1 Einleitung 1 Einleitung In dieser Gebrauchsanweisung wird beschrieben, wie eine Konstanzprüfung der intraoralen Röntgensysteme von KaVo durchgeführt wird. Die Anweisung gilt für die folgende Komponenten: • Intraorales Röntgengerät KaVo ProXam iX • Digitaler Sensor KaVo ProXam iS • Speicherfolienscanner KaVo ProXam iP HINWEIS Lesen Sie diese Anweisungen sorgfältig durch, bevor Sie die...
2 Konstanzprüfwerkzeuge 2 Konstanzprüfwerkzeuge Für die Konstanzprüfung ist das Quart-Set für KaVo ProXam iS/ProXam iP (2.023.3003) erforderlich. Der Prüfkörper ist optional als Ersatzteil verfügbar. HINWEIS Gehen Sie vorsichtig mit dem Prüfkörper um und lassen Sie ihn nicht fallen. 1 Prüfkörper 2 Nut 3 Schlitz für den digitalen Sensor oder die Speicherfolie (unter der...
3 Romexis vorbereiten 3 Romexis vorbereiten Schritte 1. Der neue Patient wird von einem Servicetechniker eingerichtet. Die Bilder werden nach dem Namen des Patienten abgelegt. Der Patient muss daher vor der Aufnahme ausgewählt werden. Der Servicetechniker richtet im Romexis-Programm einen entsprechenden „Patienten“...
4 Konstanzprüfung durchführen 4 Konstanzprüfung durchführen 4.1 Sensorpositionierung Schritte 1. Drücken Sie den Sensor wie abgebildet in den großen Schlitz des Prüfkörpers (unter der Nut). 1 Prüfkörper 2 Nut 3 Sensor: Aktive Fläche nach oben gerichtet • Die aktive Fläche des Sensors muss nach oben zeigen (Kabel auf der Rückseite).
4 Konstanzprüfung durchführen 4.2 Speicherfolie positionieren Schritte 1. Schieben Sie die Speicherfolie in eine Lichtschutzhülle. Achten Sie darauf, dass die aktive Fläche (blaue Seite) der Speicherfolie der schwarzen Seite (ohne Text) der Lichtschutzhülle zugewandt ist. 2. Entfernen Sie den Klebestreifen und verschließen Sie die Lichtschutzhülle.
4 Konstanzprüfung durchführen 3. Schieben Sie die Lichtschutzhülle wie abgebildet in den großen Schlitz des Quart-Prüfkörpers (unter der Nut). 1 Prüfkörper 2 Nut 3 Speicherfolie mit Lichtschutzhülle • Die schwarze Seite (ohne Text) der Lichtschutzhülle muss nach oben zeigen. • Die Lichtschutzhülle muss rechts ausgerichtet eingesetzt werden;...
4 Konstanzprüfung durchführen 2. Positionieren Sie den Konus wie unten dargestellt. 1 Röntgengerät 2 Langtubus 3 Prüfkörper 4 Sensor/Speicherfolie 5 Richtige Positionierung • Legen Sie den Prüfkörper (3) auf eine ebene Fläche. • Platzieren Sie den Konus des Röntgengeräts (1) senkrecht auf dem Prüfkörper.
4 Konstanzprüfung durchführen 4.5 Prüfaufnahme erstellen Schritte 1. Klicken Sie in Romexis in der Patientenliste mit der rechten Maustaste auf den Patienten für die Prüfaufnahme. 2. Wählen Sie Erfassen. • Bei Sensoren wählen Sie die Intraoralaufnahme. • Bei Speicherfolien wählen Sie Scannen. 3.
Seite 14
4 Konstanzprüfung durchführen 6. Wählen Sie die Option Anzeigeeigenschaften und geben Sie im Feld Kommentar einen Namen für die Aufnahme ein. Anhand dieses Namens kann die neue Prüfaufnahme von künftigen Prüfaufnahmen unterschieden werden. Die Informationen werden zusammen mit dem Bild gespeichert und als Referenztext angezeigt. 7.
5 Bildkonstanz auswerten 5 Bildkonstanz auswerten Werten Sie die Konstanz der Prüfaufnahme anhand der folgenden Kriterien aus. • Visuelles Auflösungsvermögen: Das visuelle Auflösungsvermögen wird mit Hilfe eines Bleistrichrasters geprüft. Das Monitorbild der Prüfaufnahme muss eine Mindestauflösung von 5 Linienpaaren/mm aufweisen (deutlich sichtbare separate Linien). •...
