ABICAR ADVANCED 42V
6.3 Posicionamiento de los brazos guía

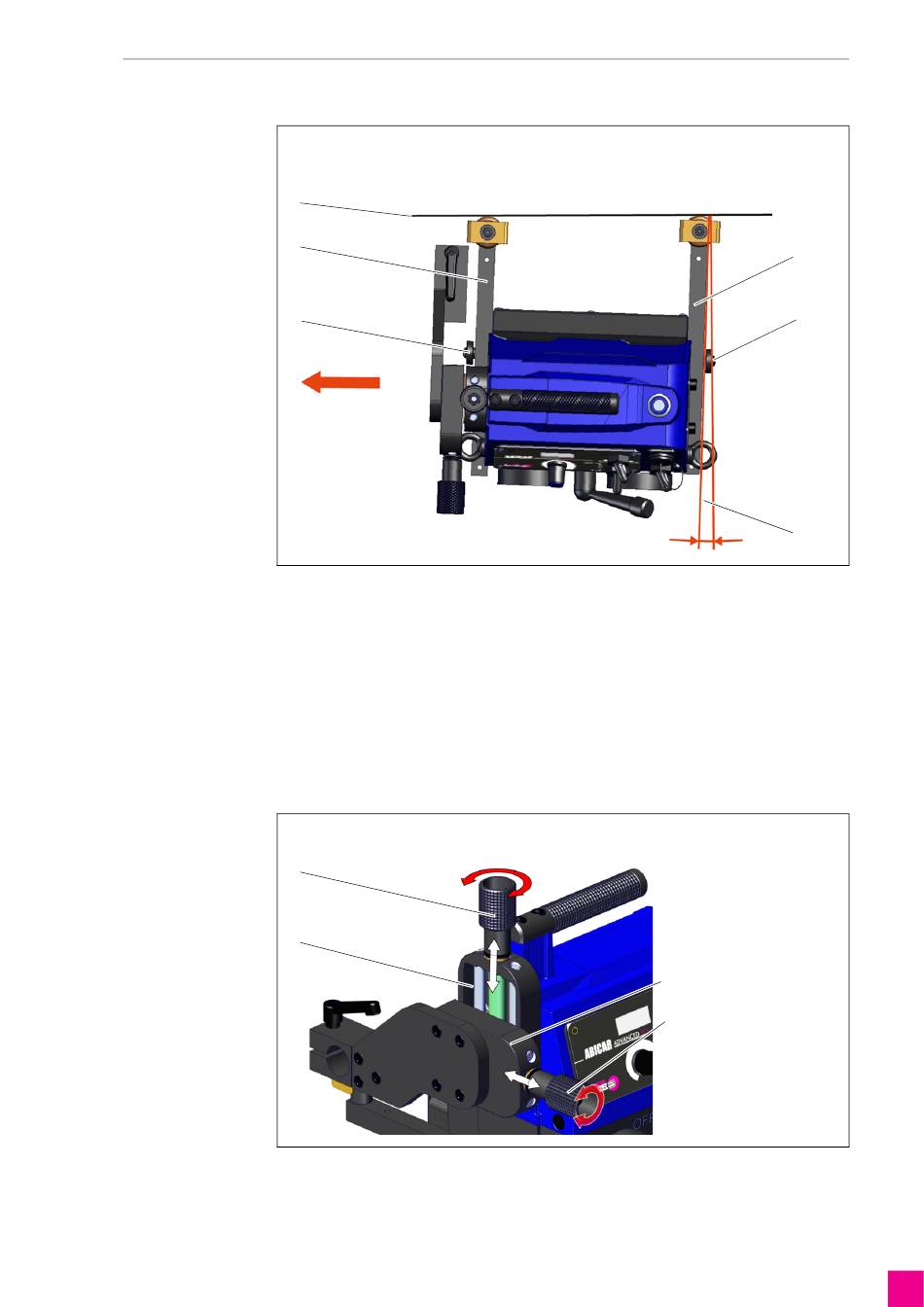

Fig. 7
A Componente
B Brazo guía trasero
C Tornillos moleteados
A
E
C
Para garantizar un guiado forzado a lo largo de la superficie de contacto, el brazo guía (E) debe ajustarse
más corto que el brazo guía (B). El ajuste depende del sentido de movimiento y de la longitud de los brazos
guía. Para un componente recto, la diferencia debería ser de aprox. 10 mm.
Suelte el tornillo moleteado (C) y desplácelo 10 mm o a la siguiente ranura.
1
Apriete de nuevo el tornillo moleteado (C).
2

6.4 Posicionamiento de la antorcha de soldadura

Según el tipo y diámetro de la antorcha de soldadura deberá ajustarse correspondientemente el carro
cruzado. La posición de la antorcha de soldadura puede modificarse durante la soldadura con
el carro cruzado en sentido vertical y horizontal.
Fig. 8
A Tornillo de ajuste vertical
B Soporte horizontal
A
D
► Gire los tornillos de ajuste (A) y (C) del carro cruzado hacia la izquierda o hacia la derecha.
Los soportes (B) y (D) se ajustan lateralmente o hacia abajo y hacia arriba.
Ajuste del guiado forzado
Superficie de contacto del componente
Dirección de
desplazamiento
Ajuste del carro cruzado
6 Puesta en servicio
D Ángulo de ataque
E Brazo guía delantero
C Tornillo de ajuste horizontal
D Soporte vertical
B
C
B
C
D
ES - 15
