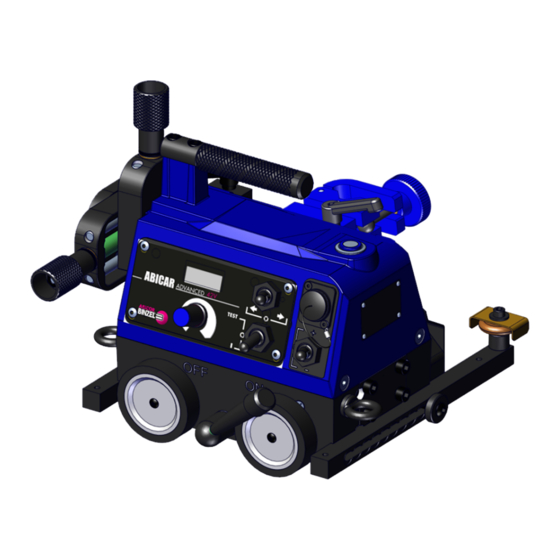

Abicor Binzel ABICAR ADVANCED 42V Originalbetriebsanleitung
Schweißtraktor
Vorschau ausblenden
Andere Handbücher für ABICAR ADVANCED 42V:
- Originalbetriebsanleitung (84 Seiten)
Inhaltsverzeichnis
Verfügbare Sprachen
Verfügbare Sprachen
T E C H N O L O G Y
F O R
T H E
W E L D E R ´ S
W O R L D .
DE Original Betriebsanleitung
EN Original operating instructions
FR Mode d'emploi d'origine
ES Manual de instrucciones original
ABICAR ADVANCED 42V
DE Schweißtraktor
EN Welding traktor
FR Tracteur de soudage
ES Tractor de soldadura
w w w . bi n z el - a b i c o r . c o m
Inhaltsverzeichnis
Fehlerbehebung
Verwandte Anleitungen für Abicor Binzel ABICAR ADVANCED 42V
Inhaltszusammenfassung für Abicor Binzel ABICAR ADVANCED 42V
- Seite 1 W O R L D . DE Original Betriebsanleitung EN Original operating instructions FR Mode d'emploi d'origine ES Manual de instrucciones original ABICAR ADVANCED 42V DE Schweißtraktor EN Welding traktor FR Tracteur de soudage ES Tractor de soldadura w w w . bi n z el - a b i c o r . c o m...
-
Seite 2: Inhaltsverzeichnis
ABICAR ADVANCED 42V Inhaltsverzeichnis Identifikation ..........................DE-3 Kennzeichnung..........................DE-3 Konformitätserklärung........................DE-4 Typenschild ............................DE-5 Verwendete Zeichen und Symbole ....................DE-5 Klassifizierung der Warnhinweise ....................DE-5 Sicherheit............................DE-6 Bestimmungsgemäße Verwendung ....................DE-6 Pflichten des Betreibers........................DE-6 Warn- und Hinweisschilder ......................DE-6 Grundlegende Sicherheitshinweise....................DE-7 Produktspezifische Sicherheitshinweise................... -
Seite 3: Identifikation
ABICAR ADVANCED 42V 1 Identifikation 1 Identifikation Der Schweißtraktor ABICAR ADVANCED 42V dient zur Herstellung von kontinuierlichen Stumpf und Kehlnähten. Er wird mit Permanentmagneten befestigt und kann mit MIG/MAG-Schweißbrennern eingesetzt werden.Das Gerät darf nur mit Original ABICOR BINZEL Ersatzteilen betrieben werden. Diese Betriebsanleitung beschreibt nur den Schweißtraktor ABICAR ADVANCED 42V. -
Seite 4: Konformitätserklärung
Unterlagen Die alleinige Verantwortung für die Ausstellung dieser Konformitätserklärung trägt der Hersteller. Produkt Beschreibung Der Schweißtraktor ABICAR ADVANCED 42V wird zur Herstellung von kontinuierlichen Stumpf und Kehlnähten eingesetzt. Er wird mit Permanentmagneten befestigt und kann mit MIG/MAG-Schweißbrennern eingesetzt werden. -
Seite 5: Typenschild
ABICAR ADVANCED 42V 1 Identifikation 1.3 Typenschild Abb. 1 Typenschild Das Gerät ist mit einem Typenschild gekennzeichnet. ► Für Rückfragen den Gerätetyp, die Gerätenummer und das Baujahr gemäß Typenschild bereithalten. 1.4 Verwendete Zeichen und Symbole In der Betriebsanleitung werden folgende Zeichen und Symbole verwendet: Allgemeine Handlungsanweisungen. -
Seite 6: Sicherheit
2 Sicherheit ABICAR ADVANCED 42V 2 Sicherheit Das vorliegende Kapitel vermittelt grundlegende Sicherheitshinweise und warnt vor den Restrisiken, die beachten werden müssen um das Produkt sicher zu bedienen. Ein Nichtbeachten der Sicherheitshinweise kann zur Gefahr für das Leben und die Gesundheit von Personen werden und zu Umweltschäden oder Sachschäden führen. -
Seite 7: Grundlegende Sicherheitshinweise
ABICAR ADVANCED 42V 2 Sicherheit 2.4 Grundlegende Sicherheitshinweise Das Produkt wurde nach dem Stand der Technik und den anerkannten sicherheitstechnischen Normen und Richtlinien entwickelt und gefertigt. Vom Produkt gehen konstruktiv unvermeidbare Restrisiken für Anwender, Dritte, Geräte oder andere Sachwerte aus. Für Schäden, die durch Nichtbeachtung der Dokumentationsunterlagen entstehen, übernimmt der Hersteller keine Haftung. -
Seite 8: Sicherheitshinweise Zur Schutzkleidung
2 Sicherheit ABICAR ADVANCED 42V Sicherheitshinweise zur Schutzkleidung ► Tragen Sie keine weite Kleidung oder Schmuck. ► Tragen Sie bei langen Haaren ein Haarnetz. ► Tragen Sie Schutzbrille, Schutzhandschuhe und gegebenenfalls Atemschutzmaske. 2.5 Produktspezifische Sicherheitshinweise WARNUNG Verletzungsgefahr durch Aufenthalt im Arbeitsbereich des Geräts Im Arbeitsbereich des Geräts besteht die Gefahr von Verletzungen. -
Seite 9: Angaben Für Den Notfall
► Unterbrechen Sie im Notfall sofort folgende Versorgungen: — Elektrische Energieversorgung — Gaszufuhr 3 Lieferumfang Die folgenden Komponenten sind im Lieferumfang enthalten: 1× Schweißtraktor ABICAR ADVANCED 42V 1× Brennerhalter mit langer Stange und Klemmsatz 2× Führungsarm (Standard) 1× Verbindungskabel 0,5 m 1× Innensechskantschlüssel SW4 1×... -
Seite 10: Produktbeschreibung
4 Produktbeschreibung ABICAR ADVANCED 42V 4 Produktbeschreibung 4.1 Aufbau und Funktion Abb. 2 Aufbau und Funktion A Kreuzschlitten I 2× Führungsarm B Stellschraube vertikal J 2× Rändelschraube Führungsarm C Tragegriff K 2× Sicherungsöse D Schweißbrennerhalter L 4× Antriebsräder E Arretierhebel für Neigungswinkel Schweißbrenner... -
Seite 11: Bedienelemente
ABICAR ADVANCED 42V 4 Produktbeschreibung 4.2 Bedienelemente Abb. 3 Bedienpanel A LED-Display D Schweißparametertaster up/down (+ / 0 / −) B Fahrtrichtungsschalter (rechts / O / links) E Schweißstartsignalschalter (Test / O / I) C Anschluss Schnittstelle Spannungsversorgung/ F Geschwindigkeitsregler G 4x Befestigungsschraube M4×8... -
Seite 12: Transport Und Aufstellung
5 Transport und Aufstellung ABICAR ADVANCED 42V Tab. 1 Allgemeine Angaben Einstellbereich Kreuzschlitten 0–35 mm (auf-ab, links-rechts) Einstellbereich Führungsarm 0 bis 100 mm Horizontale Geschwindigkeit 0 bis 110 cm/min Vertikale Geschwindigkeit 0 bis 100 cm/min Gewicht 8 kg Tab. 2... -
Seite 13: Inbetriebnahme
ABICAR ADVANCED 42V 6 Inbetriebnahme 6 Inbetriebnahme WARNUNG Stromschlag durch fehlerhafte Kabel Durch beschädigte oder unsachgemäß installierte Kabel kann es zu lebensgefährlichen Stromschlägen kommen. ► Überprüfen Sie alle spannungsführenden Kabel und Verbindungen auf ordnungsgemäße Installation und Beschädigungen. ► Lassen Sie schadhafte, deformierte oder verschlissene Teile ausschließlich von einer Elektrofachkraft austauschen. -
Seite 14: Führungsarme Montieren
6 Inbetriebnahme ABICAR ADVANCED 42V 6.1 Führungsarme montieren Durch Drehen der Führungsarme kann die Einstellung stufenlos oder stufenweise über Nuten erfolgen. Die Rolleneinheiten können an beiden Enden der Führungsarme montiert werden. Somit kann der Abstand zum Werkstück verringert oder vergrößert werden. -
Seite 15: Schweißbrenner Montieren
ABICAR ADVANCED 42V 6 Inbetriebnahme 6.2 Schweißbrenner montieren Zwischen dem Gerät und dem Werkstück muss ein kontinuierlicher Kontakt gewährleistet sein. Die Einstellung kann über die Führungsarme oder das entsprechende Zubehör eingestellt werden. 6.1 Führungsarme montieren auf Seite DE-14 Abb. 6 Schweißbrenner montieren... -
Seite 16: Führungsarme Positionieren
6 Inbetriebnahme ABICAR ADVANCED 42V 6.3 Führungsarme positionieren Abb. 7 Einstellung Zwangsführung A Bauteil D Anstellwinkel B Führungsarm hinten E Führungsarm vorne C Rändelschrauben Anlagefläche Bauteil Fahrtrichtung Um eine Zwangsführung entlang der Anlagefläche zu gewährleisten, muss der Führungsarm (E) kürzer als der Führungsarm (B) eingestellt werden. -
Seite 17: Änderung Der Geschwindigkeitsanzeigen (Optional)
ABICAR ADVANCED 42V 6 Inbetriebnahme 6.5 Änderung der Geschwindigkeitsanzeigen (optional) GEFAHR Stromschlag durch elektronische Komponenten Bei unsachgemäßem Arbeiten an elektronischen Komponenten kann es zu lebensgefährlichen Stromschlägen kommen. ► Lassen Sie die Geschwindigkeitsanzeige ausschließlich von einer Elektrofachkraft ändern. ► Schalten Sie das Gerät aus. -
Seite 18: Verbindungskabel Spannungsversorgung/Stromquellenkommunikation Anschließen
6 Inbetriebnahme ABICAR ADVANCED 42V 6.6 Verbindungskabel Spannungsversorgung/Stromquellenkommunikation anschließen Das Verbindungskabel ist nicht im Lieferumfang enthalten. 13 Zubehörteile auf Seite DE-24 WARNUNG Stromschlag durch fehlerhafte Kabel Durch beschädigte oder unsachgemäß installierte Kabel kann es zu lebensgefährlichen Stromschlägen kommen. ► Überprüfen Sie alle spannungsführenden Kabel und Verbindungen auf ordnungsgemäße Installation und Beschädigungen. -
Seite 19: Funktion Testen
ABICAR ADVANCED 42V 6 Inbetriebnahme 6.8 Funktion testen WARNUNG Verblitzung der Augen durch Lichtbogen Der beim Test erzeugte Lichtbogen kann ihre Augen schädigen. ► Überprüfen und tragen Sie Ihre persönliche Schutzausrüstung (Augenschutz). Um zu prüfen, ob das Gerät richtig angeschlossen ist, wie folgt vorgehen: ►... -
Seite 20: Betrieb
7 Betrieb ABICAR ADVANCED 42V 7 Betrieb WARNUNG Verletzungsgefahr durch Absturz des Geräts Am Ende von Werkstücken, im Betrieb auf schrägen oder senkrechten Flächen oder bei hohen Außentemperaturen kann das Gerät abstürzen und schwere Verletzungen verursachen. ► Betreiben Sie das Gerät niemals ohne Aufsicht. -
Seite 21: Schweißvorgang
ABICAR ADVANCED 42V 8 Außerbetriebnahme 7.2 Schweißvorgang WARNUNG Verbrennungsgefahr durch heiße Oberfläche Die Schweißbrenner werden während des Schweißvorgangs sehr heiß. Schwere Verbrennungen können die Folge sein. ► Lassen Sie die Schweißbrenner vor dem Berühren abkühlen. ► Tragen Sie entsprechende Schutzhandschuhe. -
Seite 22: Wartungsintervalle
10 Störungen und deren Behebung ABICAR ADVANCED 42V 9.1 Wartungsintervalle Die angegebenen Intervalle sind Richtwerte und beziehen sich auf den Einschichtbetrieb. Wir empfehlen über die Prüfungen Buch zu führen. Daraus muss das Datum der Überprüfung, festgestellte Mängel und der Name des Überprüfenden ersichtlich sein. -
Seite 23: Entsorgung
► Entsprechende örtlichen Bestimmungen und die Hinweise zur Entsorgung der vom Betriebsmittelhersteller vorgegebenen Sicherheitsdatenblätter beachten. 12.3 Verpackungen ABICOR BINZEL hat die Transportverpackung auf das Notwendigste reduziert. Bei der Auswahl der Verpackungsmaterialien wird auf eine mögliche Wiederverwertung geachtet. DE - 23... -
Seite 24: Zubehörteile
13 Zubehörteile ABICAR ADVANCED 42V 13 Zubehörteile Führungsarm Standard Bestellnummer: 522.0189.2 (2 Stück) Rändelschraube Bestellnummer: 522.0191.2 (2 Stück) Rad gummiert Bestellnummer: 522.0195.4 (4 Stück) Brennerklemme 16-22 mm Bestellnummer: 522.0209.1 Isolierhülse Bestellnummer: 522.0205.1 Befestigungsstange lang Bestellnummer: 522.0207.1 Kreuzschlitten Bestellnummer: 522.0210.1 Verbindungskabel ABICAR 0,5 m für Spannungsversorgung/Stromquellenkommunikation... - Seite 25 ABICAR ADVANCED 42V 13 Zubehörteile Schweißstromquelle iMIG POWER 400 Bestellnummer: 895.0001.1 Schweißbrenner ABIMIG AT 355 LW 4,0 m KZ-2 PT Bestellnummer: 014.0708.1 Schweißbrenner ABIMIG W T 440 4,0 m WZ-2 PT Bestellnummer: 788.0311.1 Schweißbrenner ABIMIG MTG 455 T 4,0 m KZ-2 PT Bestellnummer: 916.0025.1...
-
Seite 26: Ersatz- Und Verschleißteile
14 Ersatz- und Verschleißteile ABICAR ADVANCED 42V 14 Ersatz- und Verschleißteile Tab. 5 Ersatz- und Verschleißteile Artikelbezeichnung Bestellnummer Innensechskantschlüssel SW4 522.0242.1 Drehknauf horizontal kpl. 522.0220.1 Drehknauf vertikal kpl. 522.0224.1 Ringschraube M6 522.0226.1 Handgriff mit Schrauben 522.0245.1 Ein/Aus Schalter 522.0246.1 Stecker u. Taster kpl. m. Kabel 522.0277.1... -
Seite 27: Schaltplan
ABICAR ADVANCED 42V 15 Schaltplan 15 Schaltplan Hauptschalter Schweißparametertaster DE - 27... -
Seite 28: Gewährleistung
ABICAR ADVANCED 42V 16 Gewährleistung Dieses Produkt ist ein Original ABICOR BINZEL Erzeugnis. Die Alexander Binzel Schweisstechnik GmbH & Co. KG garantiert eine fehlerfreie Herstellung und übernimmt für dieses Produkt bei Auslieferung eine werksseitige Fertigungs- und Funktionsgarantie entsprechend dem Stand der Technik und der geltenden Vorschriften. - Seite 29 ABICAR ADVANCED 42V 16 Gewährleistung DE - 29...
