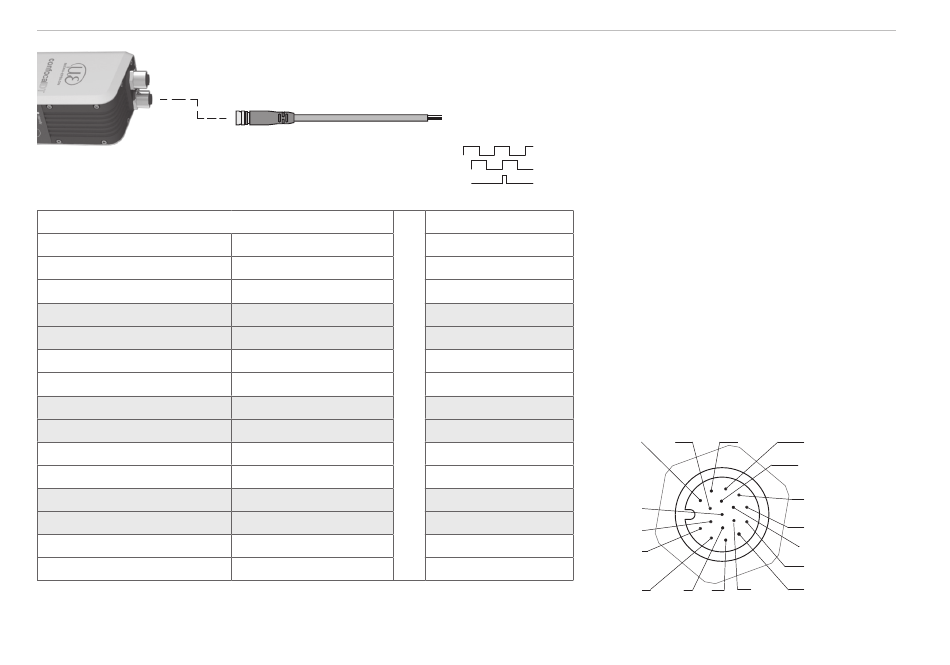

Sensor, 17-pol Stecker
Signal
Analog Ausgang
Analog GND
Schaltausgang 2 GND
Schaltausgang 2
Multifunktionseingang 1
Multifunktionseingang 2
Encoder 1B+
Encoder 1B-
Encoder 1Ref+
Encoder 1Ref-
Schaltausgang 1 GND
Schaltausgang 1
Encoder 1A-
Encoder 1A+
1) Analogausgang in geschirmten Kabelbereich
Seite 8
Analogausgang
Digital I/O
SC2415-x/OE
Encoder
SC2415-x/OE
Pin
Adernfarbe
1
Weiß, innenliegend
2
Schwarz
3
Schwarz
13
Violett
5
Rot
14
Blau
8
Grau
15
Rosa
9
Grün
16
Gelb
10
Braun
11
Weiß
12
Rot/Blau
17
Grau/Rosa
Eigenschaften SC2415-x/OE:
- Analogausgang
- Schaltausgänge
- Encoder
Das Kabel SC2415-x/OE ist als optionales
Zubehör erhältlich.
A, B
Die GND-Anschlüsse der Schaltausgänge
sind durch Filter von Versorgungs-GND
getrennt.
Die GND-Anschlüsse der Schaltausgänge
sind durch Filter von Analog-GND ge-
trennt.
1
Die GND-Anschlüsse sind nicht galva-
nisch getrennt.
i
Verwenden Sie aus Gründen der
Störsicherheit für den Analogaus-
gang und die beiden Schaltaus-
gänge den zugehörigen GND-An-
schluss.
1
11
17
12
2
3
13
17-pol Sensorstecker, Pinseite
Mechanische Befestigung
10
9
16
8
7
15
6
4
14
5
confocalDT 2410/2415
