Videosignal kontrollieren, Peakauswahl
Das Videosignal im Grafikfenster zeigt die Spektralverteilung über den Pixeln der Empfängerzeile an. Die Peaks
werden beginnend bei Messbereichsanfang Richtung Messbereichsende gezählt. Der zugehörige Messwert ist durch
eine senkrechte Linie (Peakmarkierung) markiert.
Gehen Sie in das Menü Messwertanzeige. Blenden Sie die Videosignaldarstellung mit Video ein. Passen Sie
die Einstellungen für die Parameter Belichtungsmodus und Messrate an.
1. Peak
1 Messwert
erster Peak / höchster Peak / letzter Peak
erster und zweiter Peak / erster und letzter Peak / vorletz-
2 Messwerte
ter und letzter Peak / höchster und zweithöchster Peak
3 Messwerte
Alle Peaks, die über dem Intensitätsschwellwert liegen,
4 Messwerte
werden in aufsteigender Abstandsreihenfolge ausgewer-
tet.
5 Messwerte
Möglichkeiten der Peakauswahl
Seite 18
2. Peak
3. Peak
Die Auswahl der Peaks entscheidet da-
n. Peak
rüber, welche Bereiche im Signal für die
Abstands- bzw. Dickenmessung genutzt
werden. Bei einem Messobjekt, das aus
mehreren transparenten Schichten be-
steht, nutzen Sie die Brechungsindex-
korrektur, um die optischen bedingten
Abstandsmessfehler auszugleichen, siehe
Betriebsanleitung.

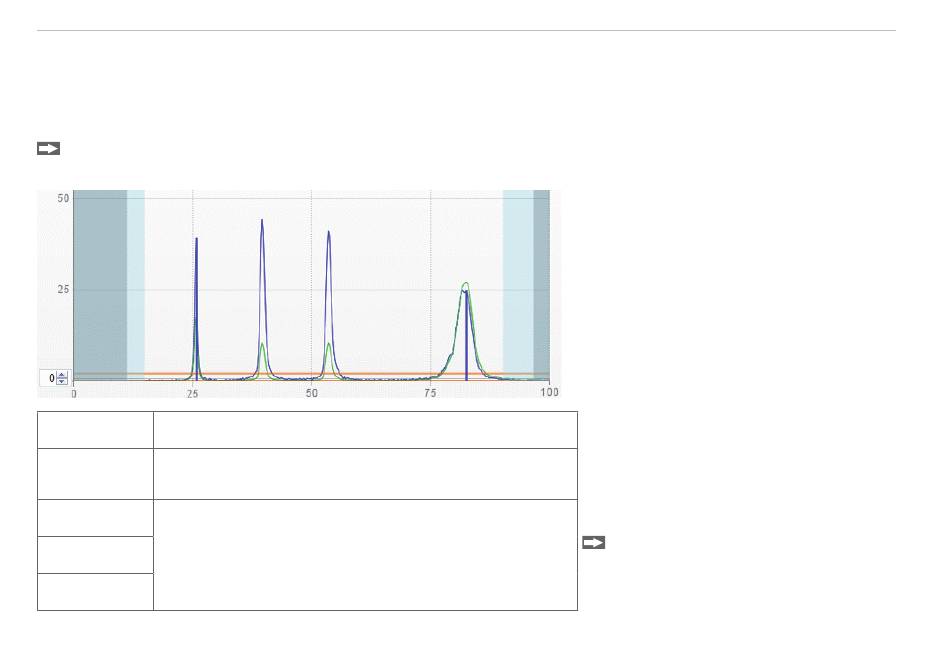

Ausschnitt Videosignal mit vier Peaks im
Messbereich
Die Presets Standard, Standard glän-
zend und Multisurface verwenden
den höchsten Peak.
Das Preset Einseitige Dickenmes-
sung verwendet den 1. und 2. Peak für
die Messwertberechnung.
Wechseln Sie in das Menü Mess-
wertaufnahme > Einstellungen
> Peakauswahl, um die Peakaus-
wahl zu ändern.
Inbetriebnahme
confocalDT 2410/2415
