Inbetriebnahme
Messobjekt platzieren
Platzieren Sie das Messobjekt möglichst in der Mitte des Messbereichs.
100 %
50
0
MBA
MBA
Sensor
LED Range
confocalDT 2410/2415
Die vertikale Navigation ist kontextbezogen zu der Auswahl in der horizontalen
Navigation und enthält für das Menü Home folgende Funktionen:
- Die Funktion Einstellungen suchen ermöglicht einen zeitsparenden
Zugriff auf Funktionen und Parameter.
- Messkonfiguration. Ermöglicht eine Auswahl an vordefinierten Messein-
stellungen.
- Signalqualität. Per Mausklick kann zwischen drei vorgegebenen Grund-
einstellungen für die Messrate und die Mittelung gewechselt werden.
Weg
MBM
MBE
Messobjekt
Messbereich (MB)
LED Range
Rot
intensity
range
Gelb
Grün

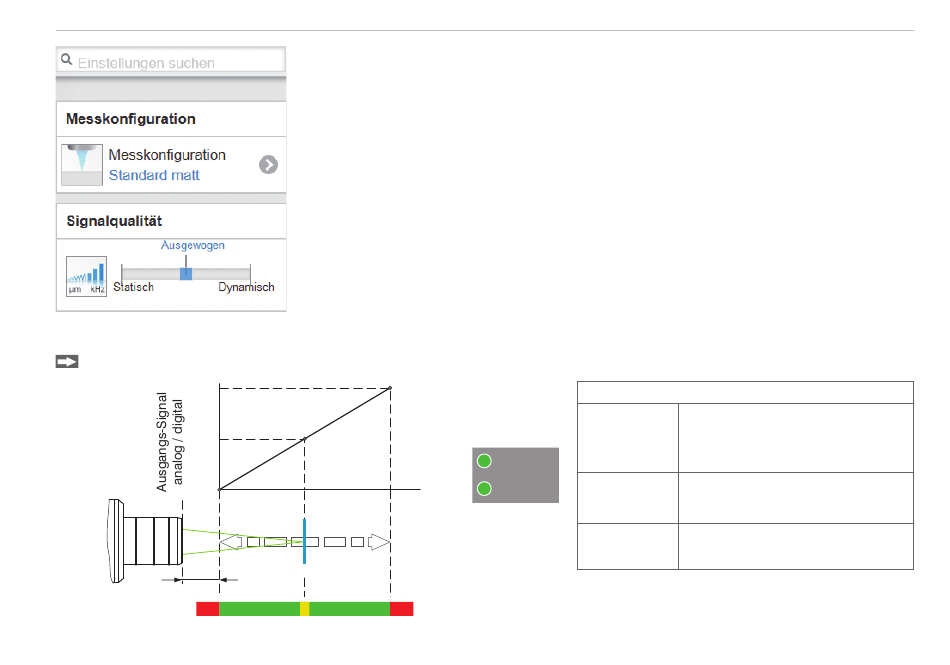

Die LED Range an der Frontseite des Sensors zeigt die Posi-
tion des Messobjektes zum Sensor an.
Kein Messobjekt vorhanden
oder außerhalb des
Messbereichs
Messobjekt in der Nähe von
Messbereichsmitte
Messobjekt im Messbereich
