Einseitige Dickenmessung, transparentes Messobjekt
Einseitige Dickenmessung, transparentes
Messobjekt
Der Sensor wertet zwei an den Oberflächen reflektierte
Signale aus. Der Sensor berechnet aus beiden Signalen
die Abstände zu den Oberflächen und daraus die Dicke.
Richten Sie den Sensor senkrecht auf das zu
messende Objekt. Achten Sie darauf, dass sich das
Messobjekt in etwa in Messbereichsmitte (= MBA +
0,5 x MB) befindet.
i
Der Lichtstrahl muss senkrecht auf die Objektober-
fläche treffen, andernfalls sind Messunsicherheiten
nicht auszuschließen.
01Dist1
01Dist2
Dicke
MBA
MB

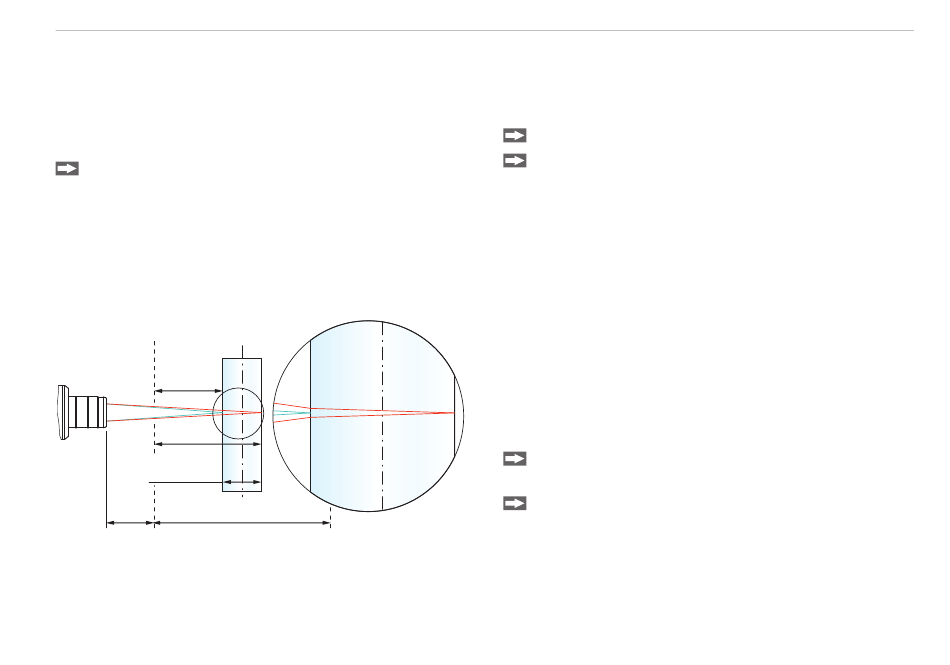

Einseitige Dickenmessung an einem transparenten
Messobjekt
confocalDT 2410/2415
Preset auswählen
Wechseln Sie in das Menü Home.
Wählen Sie im Menü Messkonfiguration die
Einseitige Dickenmessung aus.
Diese Voreinstellung veranlasst den Sensor den ersten
und zweiten Peak im Videosignal für die Dickenberech-
nung zu verwenden.
Materialauswahl
Für die Berechnung eines korrekten Dickenmesswertes
ist die Angabe des Materials unerlässlich. Um die spek-
trale Änderung des Brechungsindex auszugleichen,
sollten wenigstens drei Brechzahlen bei verschiedenen
Wellenlängen oder eine Brechzahl und die Abbezahl
bekannt sein.
In der Materialtabelle gibt es vordefinierte Materialien.
Wechseln Sie in das Menü Einstellungen >
Messwertaufnahme >Materialauswahl.
Wählen Sie für Schicht 1 den Werkstoff des Mess-
objektes aus.
Seite 21
