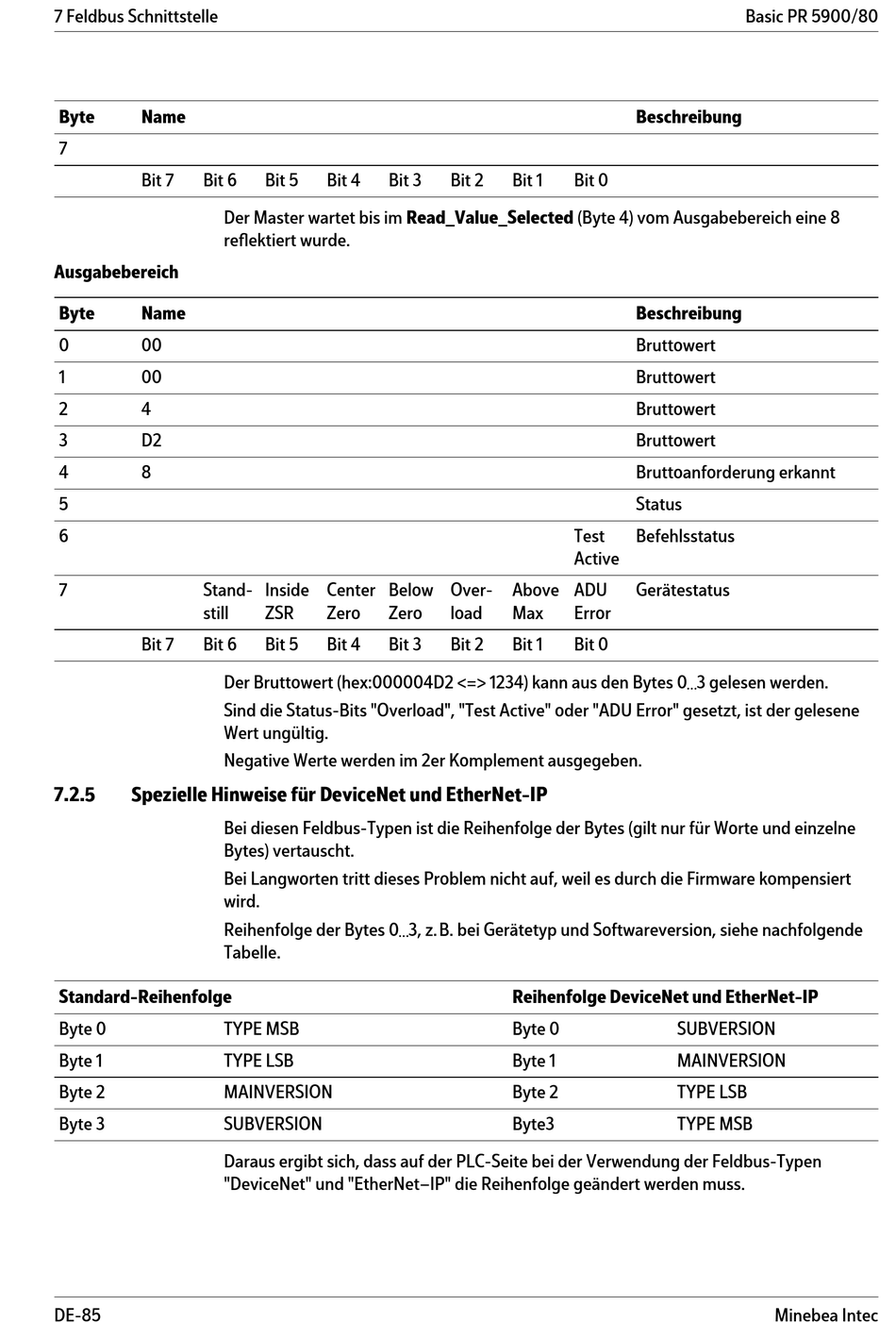

7 Feldbus Schnittstelle
Byte Name
7
Bit 7 Bit 6
Ausgabebereich
Byte Name
0 00
1 00
2 4
3 D2
4 8
5
6
7 Stand-
still
Bit 7 Bit 6
7.2.5 Spezielle Hinweise für DeviceNet und EtherNet-IP
Standard-Reihenfolge
Byte 0
Byte 1
Byte 2
Byte 3
DE-85
Bit 5 Bit 4 Bit 3
Der Master wartet bis im Read_Value_Selected (Byte 4) vom Ausgabebereich eine 8
reflektiert wurde.
Inside Center Below
ZSR Zero Zero
Bit 5 Bit 4 Bit 3
Der Bruttowert (hex:000004D2 <=> 1234) kann aus den Bytes 0…3 gelesen werden.
Sind die Status-Bits "Overload", "Test Active" oder "ADU Error" gesetzt, ist der gelesene
Wert ungültig.
Negative Werte werden im 2er Komplement ausgegeben.
Bei diesen Feldbus-Typen ist die Reihenfolge der Bytes (gilt nur für Worte und einzelne
Bytes) vertauscht.
Bei Langworten tritt dieses Problem nicht auf, weil es durch die Firmware kompensiert
wird.
Reihenfolge der Bytes 0…3, z.B. bei Gerätetyp und Softwareversion, siehe nachfolgende
Tabelle.
TYPE MSB
TYPE LSB
MAINVERSION
SUBVERSION
Daraus ergibt sich, dass auf der PLC-Seite bei der Verwendung der Feldbus-Typen
"DeviceNet" und "EtherNet–IP" die Reihenfolge geändert werden muss.
Bit 2 Bit 1 Bit 0
Test
Active
Over- Above ADU
load Max Error
Bit 2 Bit 1 Bit 0
Reihenfolge DeviceNet und EtherNet-IP
Byte 0
Byte 1
Byte 2
Byte3
Basic PR 5900/80
Beschreibung
Beschreibung
Bruttowert
Bruttowert
Bruttowert
Bruttowert
Bruttoanforderung erkannt
Status
Befehlsstatus
Gerätestatus
SUBVERSION
MAINVERSION
TYPE LSB
TYPE MSB
