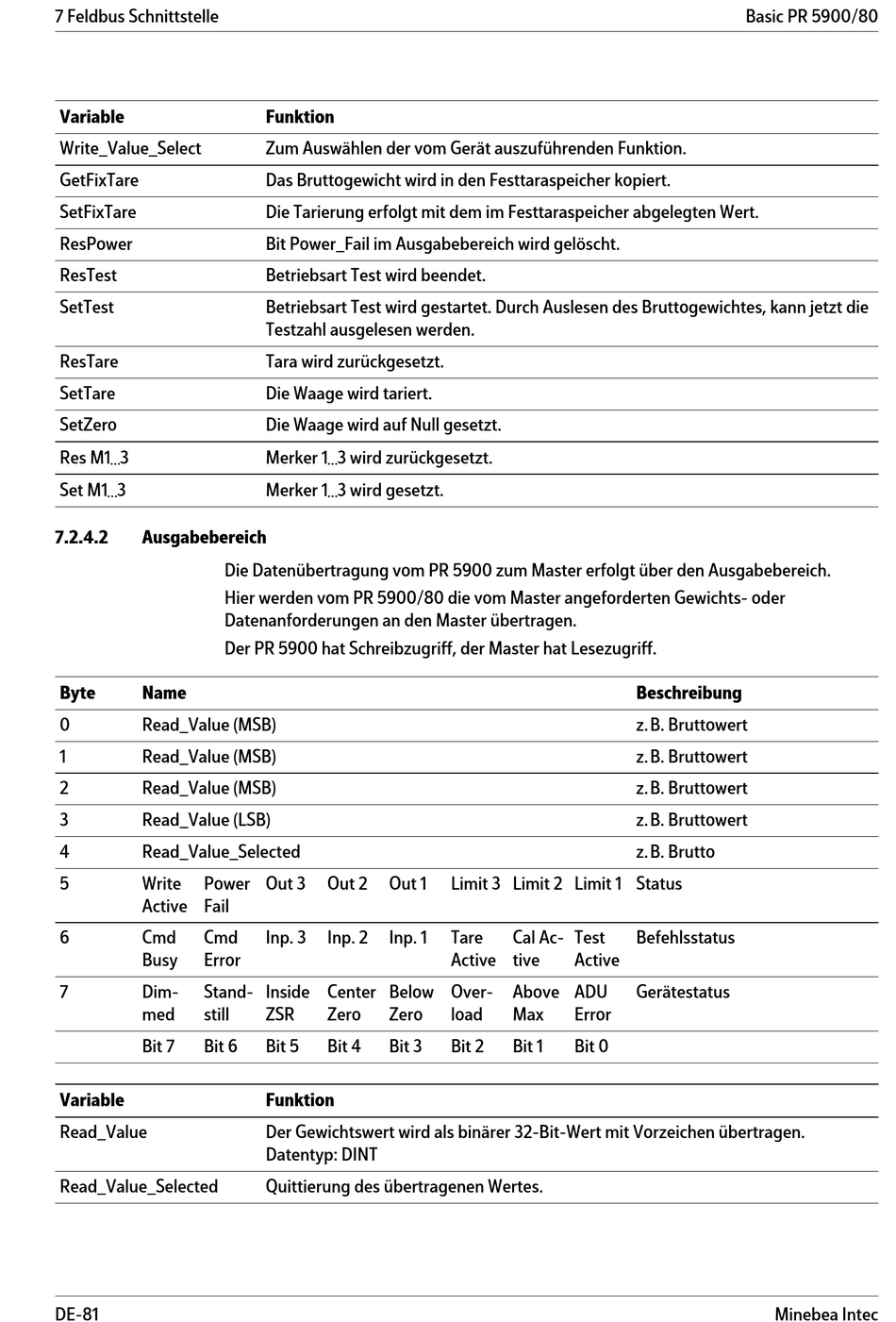

7 Feldbus Schnittstelle
Variable
Write_Value_Select
GetFixTare
SetFixTare
ResPower
ResTest
SetTest
ResTare
SetTare
SetZero
Res M1…3
Set M1…3
7.2.4.2
Ausgabebereich
Byte
Name
0
Read_Value (MSB)
1
Read_Value (MSB)
2
Read_Value (MSB)
3
Read_Value (LSB)
4
Read_Value_Selected
5
Write
Power
Active
Fail
6
Cmd
Cmd
Busy
Error
7
Dim-
Stand-
med
still
Bit 7
Bit 6
Variable
Read_Value
Read_Value_Selected
DE-81
Funktion
Zum Auswählen der vom Gerät auszuführenden Funktion.
Das Bruttogewicht wird in den Festtaraspeicher kopiert.
Die Tarierung erfolgt mit dem im Festtaraspeicher abgelegten Wert.
Bit Power_Fail im Ausgabebereich wird gelöscht.
Betriebsart Test wird beendet.
Betriebsart Test wird gestartet. Durch Auslesen des Bruttogewichtes, kann jetzt die
Testzahl ausgelesen werden.
Tara wird zurückgesetzt.
Die Waage wird tariert.
Die Waage wird auf Null gesetzt.
Merker 1…3 wird zurückgesetzt.
Merker 1…3 wird gesetzt.
Die Datenübertragung vom PR 5900 zum Master erfolgt über den Ausgabebereich.
Hier werden vom PR 5900/80 die vom Master angeforderten Gewichts- oder
Datenanforderungen an den Master übertragen.
Der PR 5900 hat Schreibzugriff, der Master hat Lesezugriff.
Out 3
Out 2
Out 1
Inp. 3
Inp. 2
Inp. 1
Inside
Center
Below
ZSR
Zero
Zero
Bit 5
Bit 4
Bit 3
Funktion
Der Gewichtswert wird als binärer 32-Bit-Wert mit Vorzeichen übertragen.
Datentyp: DINT
Quittierung des übertragenen Wertes.
Limit 3 Limit 2 Limit 1 Status
Tare
Cal Ac-
Test
Active
tive
Active
Over-
Above
ADU
load
Max
Error
Bit 2
Bit 1
Bit 0
Basic PR 5900/80
Beschreibung
z.B. Bruttowert
z.B. Bruttowert
z.B. Bruttowert
z.B. Bruttowert
z.B. Brutto
Befehlsstatus
Gerätestatus
Minebea Intec
