Minebea Intec Basic PR 5900/80 Bedienungsanleitung

Vorschau ausblenden
Inhaltsverzeichnis

Werbung

Quicklinks

Diese Anleitung herunterladen

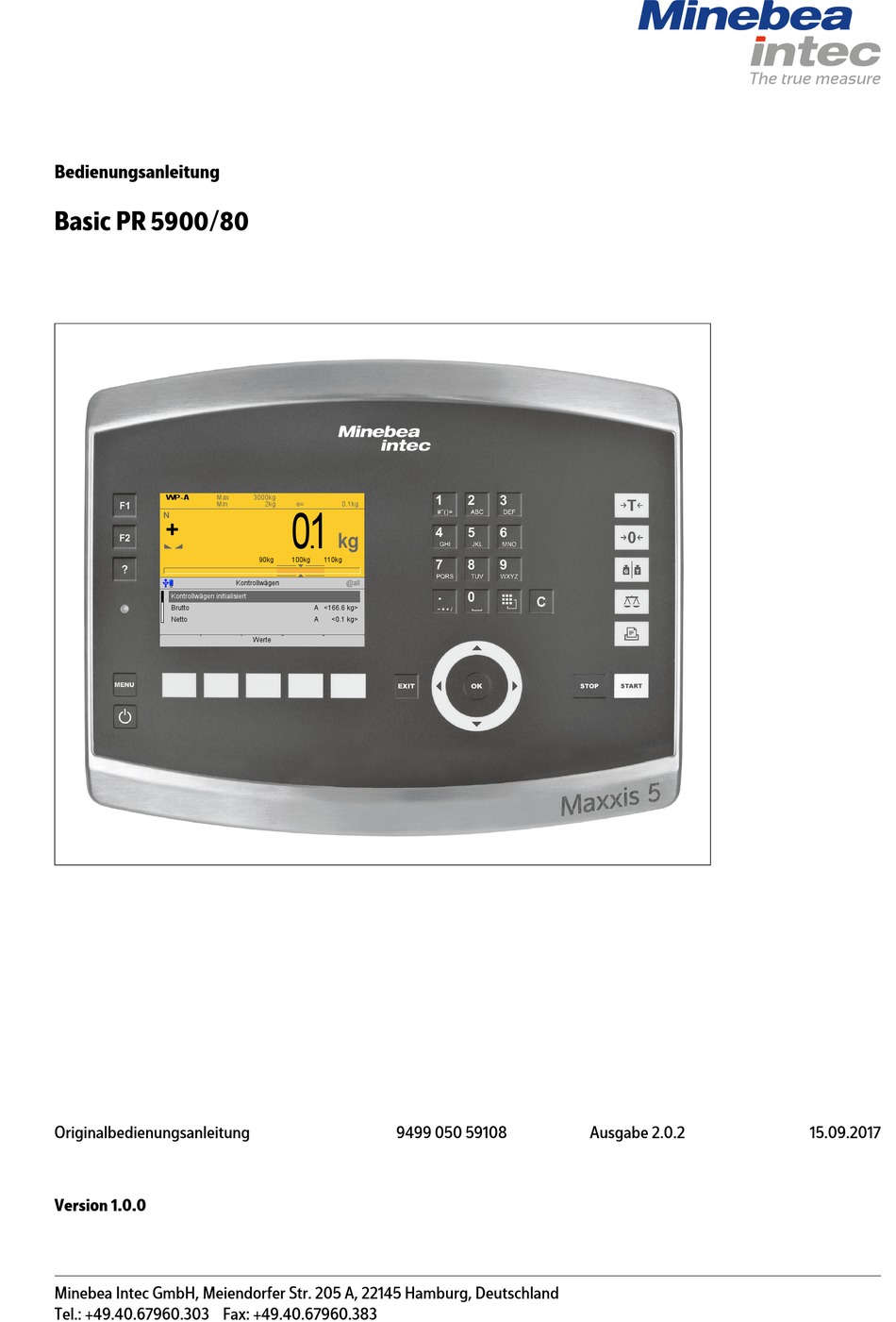

Bedienungsanleitung
Basic PR 5900/80
WP-A
Max
Min
N
+
Kontrollwägen initialisiert
Brutto
Netto
Originalbedienungsanleitung
Version 1.0.0
Minebea Intec GmbH, Meiendorfer Str. 205 A, 22145 Hamburg, Deutschland
Tel.: +49.40.67960.303 Fax: +49.40.67960.383
3000kg
2kg
e=
0.1kg
1 0
kg
90kg
100kg
110kg
Kontrollwägen
@all
A
<166.6 kg>
A
<0.1 kg>
Werte
9499 050 59108
Ausgabe 2.0.2
15.09.2017

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Minebea Intec Basic PR 5900/80

Inhaltszusammenfassung für Minebea Intec Basic PR 5900/80

  • Seite 1 WP-A 3000kg 0.1kg 90kg 100kg 110kg Kontrollwägen @all Kontrollwägen initialisiert Brutto <166.6 kg> Netto <0.1 kg> Werte Originalbedienungsanleitung 9499 050 59108 Ausgabe 2.0.2 15.09.2017 Version 1.0.0 Minebea Intec GmbH, Meiendorfer Str. 205 A, 22145 Hamburg, Deutschland Tel.: +49.40.67960.303 Fax: +49.40.67960.383...

  • Seite 2: Unbedingt Beachten

    Vorwort Unbedingt beachten! Alle Angaben in diesem Dokument sind - soweit nicht gesetzlich vorgegeben - unverbindlich für Minebea Intec und stehen unter Änderungsvorbehalt. Die Bedienung/Installation des Produktes darf nur von geschultem, fach- und sachkundigem Personal durchgeführt werden. Bei Schriftwechsel über dieses Produkt bitte Typ, Bezeichnung und Versionsnummer/Seriennummer sowie alle mit dem Produkt in Zusammenhang stehenden Lizenznummern angeben.

  • Seite 3: Inhaltsverzeichnis

    Basic PR 5900/80 Inhaltsverzeichnis Inhaltsverzeichnis Einleitung ............................4 Lesen Sie das Handbuch............................4 So sehen Handlungsanweisungen aus........................4 So sehen Listen aus ..............................4 So sehen Menüs und Softkeys aus........................... 4 So sehen Sicherheitshinweise aus ........................... 4 Hotline ..................................5 Übersicht ............................. 6 Allgemeines .................................
  • Seite 4 Basic PR 5900/80 Inhaltsverzeichnis 5.4.5 ModBus-TCP Master konfigurieren ......................41 5.4.6 Wägevorgang konfigurieren........................44 5.4.7 Kontrollwägevorgang konfigurieren ......................45 5.4.8 Grenzwerte konfigurieren ..........................47 5.4.9 Dialoge konfigurieren ............................51 5.4.10 Ausdruck konfigurieren ..........................53 5.4.11 Datenbanken konfigurieren .........................56 5.4.12 Wägepunkte anzeigen ..........................62 Gerät ausschalten ..............................64 Applikationen ............................
  • Seite 5 Basic PR 5900/80 Inhaltsverzeichnis Kippfehlerkorrektur .........................127 Allgemeines ................................127 Kippfehlerkorrektur durchführen ........................128 Ausdrucke ............................132 10.1 Allgemeine Hinweise.............................. 132 10.2 Basic-Konfigurationsdaten........................... 132 10.3 Tickets..................................132 10.3.1 Allgemeine Hinweise ........................... 132 10.3.2 Tickets und Etiketten ohne NLE (NiceLabelExpress)................133 10.3.3 Tickets und Etiketten mit NLE (NiceLabelExpress) ................. 133...

  • Seite 6: Einleitung

    Basic PR 5900/80 1 Einleitung Einleitung Lesen Sie das Handbuch Lesen Sie das Handbuch aufmerksam und vollständig durch, bevor Sie mit dem Produkt arbeiten. Dieses Handbuch ist Teil des Produktes. Bewahren Sie es gut erreichbar und sicher auf. So sehen Handlungsanweisungen aus 1.

  • Seite 7: Hotline

    1 Einleitung Basic PR 5900/80 VORSICHT Warnung vor Personenschäden. VORSICHT vor möglicher eintretender Situation mit leichten, reversiblen Verletzungen als Folge, wenn die entsprechenden Vorsichtsmaßnahmen nicht getroffen werden. Entsprechende Vorsichtsmaßnahmen ergreifen. ACHTUNG Warnung vor Sach- und/oder Umweltschäden. ACHTUNG vor möglicher eintretender Situation mit Sach- und/oder Umweltschäden als Folge, wenn die entsprechenden Vorsichtsmaßnahmen nicht getroffen werden.

  • Seite 8: Übersicht

    Basic PR 5900/80 2 Übersicht Übersicht Allgemeines In der vorliegenden Bedienungsanleitung ist die Konfiguration und Bedienung der Applikation "Basic" beschrieben. Installation, Grundkonfiguration und Justierung des Gerätes ist dem PR 5900 Installationshandbuch und der Bedienungsanleitung zu entnehmen. Lieferumfang 2.2.1 Komponenten Das Produkt Basic besteht aus folgenden Komponenten: Grundgerät Maxxis 5 mit Software "BIOS", "Firmware"...

  • Seite 9: Steckkarten

    2 Übersicht Basic PR 5900/80 2.2.3 Steckkarten Produkt Beschreibung Position PR 5900/04 Die Schnittstelle kann per Software konfigu- Option‑1 und/ 2 serielle Schnittstellen riert werden. oder Option‑2 Weitere Informationen siehe PR 5900 Instal- RS‑485 lationshandbuch. PR 5900/07 Analogeingang: Option‑1 und/ 1 Analogeingang intern 14 Bits binär = 20.000 Teile, @ z.B.

  • Seite 10: Funktionen Der Applikation "Basic

    Basic PR 5900/80 2 Übersicht Produkt Beschreibung Position Anschluss für das Bedienterminal Bedienterminal Modul PR 5900/61, PR 5900/71 Weitere Informationen siehe PR 5900 Instal- lationshandbuch. Anschluss für das Ex-Bedienterminal Bedienterminal Modul mit Ex-Zulas- PR 5900/60, PR 5900/70 sung Weitere Informationen siehe Option CX1 Zusatzinformationen.
  • Seite 11 2 Übersicht Basic PR 5900/80 Gewichtsausdruck über konfigurierbaren Report Konfigurierbare Grenzwertschalter (3 Grenzwerte pro Waage, die mit Bedingung und Aktionen kombiniert werden können) Konfigurierbare digitale und analoge Ein- und Ausgänge (erfordern zusätzliche Steckkarten) Fernsteuerbarer Bedienerdialog über Farbgrafik-Display und Tastenfeld Kippfehlerkorrektur (Freischaltung über Lizenz)

  • Seite 12: Bedienung

    Basic PR 5900/80 3 Bedienung Bedienung Anzeige- und Bedienelemente 3.1.1 Übersicht Pos. Bezeichnung Anzeigeelemente Anzeige LED-Zustand, siehe Kapitel 3.1.3 Anzeige 5,7" TFT-Farbbildschirm, siehe Kapitel 3.1.2 Bedienelemente siehe Kapitel 3.1.4.1 Funktionstasten Alphanumerisches Tastenfeld Indikatortasten Applikationstasten Navigations/-Menütasten inkl. Softkeys Ein-/Ausschalttaste 3.1.2 Anzeige TFT-Bedienoberfläche Auf der TFT-Farbgrafikanzeige können 7‑stellige Gewichtswerte mit Dezimalpunkt und...
  • Seite 13 3 Bedienung Basic PR 5900/80 Unter der Gewichtsanzeige wird das augenblicklich angezeigte Gewicht als Bargraph in Relation zur Höchstlast (Max) angezeigt. Bei 100% des Max steht der Bargraph auf Rechtsanschlag. WP-A 12200g 0.1g 12200g Wägepunkt A @admin Netto=Brutto <1115.[9] g>...
  • Seite 14 Basic PR 5900/80 3 Bedienung Gewichtsart/Vorzeichen Beschreibung zusätzliche Gewichtsanzeige, applikationsabhängig zusätzliche Gewichtsanzeige, applikationsabhängig zusätzliche Gewichtsanzeige, applikationsabhängig positiver Wert negativer Wert Stillstand/Null/Dosieren/Über- Beschreibung wachg. Stillstand des Gewichtswertes Brutto-Gewichtswert liegt innerhalb ±¼ d um Null Dosiermodus: blinkend bei "Angehalten", schnell- blinkend bei "Fehlerstatus"...

  • Seite 15: Leds

    3 Bedienung Basic PR 5900/80 Statussymbole in der Infozeile Symbol Beschreibung Fernbedienung über VNC (Virtual Network Compu- ting) ist aktiv. Allgemeine Warnung Die Uhrenbatterie ist leer. Der Stand-by-Akku ist leer. Der Stand-by-Akku ist zu heiß und wird nicht gela- den.

  • Seite 16: Betriebszustand

    Basic PR 5900/80 3 Bedienung Betriebszustand Farbe LED-Zustand Beschreibung ausgeschaltet Das Gerät führt einen Warmstart durch, siehe PR 5900 Bedie- nungsanleitung. 3.1.4 Bedienelemente Bedienung ü b er Fronttasten, siehe Kapitel 3.1.4.1 Bedienung ü b er Softkeys, siehe Kapitel 3.1.4.2 Bedienung ü b er Navigationstasten, siehe Kapitel 3.1.4.3...
  • Seite 17 3 Bedienung Basic PR 5900/80 Navigationstasten Taste Beschreibung ▲ Menüfunktionen rückwärts durchlaufen. ▼ Menüfunktionen vorwärts durchlaufen. ◀ Cursor nach links Auswahl Menüfenster verlassen. ▶ Cursor nach rechts Auswahl Eingabe/Auswahl bestätigen. Menütasten Taste Beschreibung Eingabe/Auswahl bestätigen. Eingabe/Auswahl abbrechen (nach einer Sicherheitsabfrage), ohne die Änderung zu speichern.
  • Seite 18 Basic PR 5900/80 3 Bedienung Alphanumerisches Tastenfeld Umschalttaste Durch Drücken zwischen folgenden Funktionen umschalten: Großbuchstaben Kleinbuchstaben Pinyin Wenn Chinesisch gewählt oder unter [Bedienparameter] - [Eingabe- methode] eingestellt wurde. Hepburn Wenn Japanisch gewählt oder unter [Bedienparameter] - [Eingabe- methode] eingestellt wurde.

  • Seite 19: Vorgehensweise

    3 Bedienung Basic PR 5900/80 Eingabe ohne Zeichentabelle Durch einmaliges Drücken das jeweilige erste Zeichen, z.B. "A", in der Cursor-Position anzeigen. Nach zweimaligem Drücken "B" in der Cursor- Position anzeigen und nach dreimaligem Drücken "C" anzeigen Durch Drücken der Cursor-Tasten ▼/▲ oder nach ca. 2 Sekunden die Ein- gabe eines Zeichens abschließen.
  • Seite 20 Basic PR 5900/80 3 Bedienung Eingabefeld Grundsätzlich: Sind im Eingabefeld der ausgewählten Zeile schon alphanumerische Zeichen vorhanden, werden diese nach sofortiger Eingabe komplett überschrieben. Sind im Eingabefeld der ausgewählten Zeile schon alphanumerische Zeichen vorhanden, kann durch Drücken der Cursor-Taste ▶ das zu überschreibende Zeichen markiert und überschrieben werden.

  • Seite 21: Bedienung Über Softkeys

    3 Bedienung Basic PR 5900/80 3.1.4.2 Bedienung über Softkeys Standard Sichern Die fünf Softkeys unterhalb der Anzeige haben die in der unteren Textzeile des Displays beschriebene Funktion. Grau dargestellte Funktionen können in dieser Menüebene oder mit aktuellen Rechten nicht ausgewählt werden.
  • Seite 22 Basic PR 5900/80 3 Bedienung PC-Tastatur Fronttastatur F5…F9 Softkey 1…5 Cursortasten: ↑, ↓, ←, → ▲, ▼, ◀, ▶ Enter-Taste: ↵ Backspace-Taste: ← Nummernblock Alphanumerisches Tastenfeld Minebea Intec DE-20...

  • Seite 23: Aufbau Des Applikationsmenüs

    4 Aufbau des Applikationsmenüs Basic PR 5900/80 4 Aufbau des Applikationsmenüs Wägen Anzeigen von Gewichtswerten und den unter [Konfiguration] - [Funktionen/ Applikationen/Abläufe] - [Wägen] eingestellten Parametern Kontrollwägen Anzeigen von Gewichtswerten und den unter [Konfiguration] - [Funktionen/ Applikationen/Abläufe] - [Kontrollwägen] eingestellten Parametern Gerät wird als Terminal benutzt...

  • Seite 24: Funktionen/Applikationen/Abläufe

    Basic PR 5900/80 4 Aufbau des Applikationsmenüs 4.1.1.2 Ausgänge Konfiguration — Ein- und Ausgänge — Ausgänge Funktionszuweisung für installierte Ausgangskarten. Ausgänge — Option Auswahl: Option‑1, Option‑2, Interne, ggf. Bedienterminal — Typ nur Anzeige — Ausgang 1…4 — SPM Adresse %MX Siehe SPM-Tabelle in Kapitel 8.
  • Seite 25 4 Aufbau des Applikationsmenüs Basic PR 5900/80 — Wägen Wägen — Wägepunkt Wägepunkt Wägepunkt A…D — Anweisung Text (20 Zeichen) eingeben — z.B. Kunde Übertrag aus der Applikationsdatenbank: Datensatz auswählen. — Taravorgabe verwenden Den Haken ☑ setzen, um die Taravorgabe zu verwenden.
  • Seite 26 Basic PR 5900/80 4 Aufbau des Applikationsmenüs 0 … Max (Höchstlast) eingeben; Einheit von der Justierung übernehmen. — Aktion 1…3 Ein <Keine>, Merker 1…3 setzen, Merker 1…3 löschen — Aktion 1…3 Aus <Keine>, Merker 1…3 setzen, Merker 1…3 löschen — Bedingung 1…3 Ein <Keine Bedingung>, nicht aktiv: Interner...

  • Seite 27: Ausdruck

    4 Aufbau des Applikationsmenüs Basic PR 5900/80 — Type Freier Text ohne Zeitbeschränkung, Freier Text mit Zeitbeschränkung, Text mit benutzerdefinierter Einheit, Gewicht, Dialogantwort: Ja oder Nein, Vor dem Drucken Tarieren — Standard Die Einstellungen werden auf die Fabrikeinstellungen zurückgesetzt. — Sichern Die Einstellungen werden gespeichert.

  • Seite 28: Datenbanken

    Basic PR 5900/80 4 Aufbau des Applikationsmenüs — Druckformat "Wägen" — Drucker keine, Drucker, Ticket-Drucker, Drucker 2 Die Drucker werden dem Gerät zugewiesen unter [Systemeinrichtung] - [Angeschlossene Geräte] — Zeile 1…99 Leerzeile, -------, Seitenvorschub, Gerätename, Wägepunkt, Sequenznummer, Datum, Uhrzeit, Brutto, Netto, Tara, Überschrift, Wägemodus;...

  • Seite 29: Wägepunkte Anzeigen

    4 Aufbau des Applikationsmenüs Basic PR 5900/80 — ID (1…999) Datensatz-Nr. — Tara-Name Alphanumerische Zeichen (max. 20) eingeben. — Tara-Gewicht Anzeige des aufgelegten und übernommenen Gewichtswertes. — Neu Neuen Datensatz anlegen. — Ändern Markierten Datensatz ändern. — Löschen Die markierte Zeile löschen.

  • Seite 30: Drucken

    Basic PR 5900/80 4 Aufbau des Applikationsmenüs Auswahl: Brutto, Netto, Tara, Grenzw. 1…3, Analogausgang 1+2, Feld-Schlüsselname, Feld 1…6 — Größe - Größe der Gewichtsanzeige verkleinern. — Größe + Größe der Gewichtsanzeige vergrößern. — Sichern Die Einstellungen werden gespeichert. 4.1.6 Drucken Konfiguration —...

  • Seite 31: Inbetriebnahme

    5 Inbetriebnahme Basic PR 5900/80 Inbetriebnahme Sicherheitshinweise WARNUNG Warnung vor einer Gefahrenstelle. Die Sicherheitshinweise im Kapitel 2 des PR 5900 Installationshandbuches müssen vor der Installation und Inbetriebnahme unbedingt gelesen werden! Gerät einschalten Die Inbetriebnahme des Gerätes ist folgendermaßen möglich: über Tasten auf der Gerätefrontseite über externe PC Tastatur...

  • Seite 32: Benutzer Anmelden

    Basic PR 5900/80 5 Inbetriebnahme WP-A 3000g 0.1g 3000g 22.08.2012 15:20:46 Anmelden Die Gewichtsanzeige erscheint. Nach dem ersten Einschalten sind Datum und Uhrzeit einzustellen, siehe PR 5900 Bedienungsanleitung. Benutzer anmelden Die Benutzerverwaltung ist standardmäßig nicht aktiviert. Die Benutzerverwaltung unter dem Menüpunkt [Systemeinrichtung] - [Benutzerverwaltung] aktivieren, siehe auch PR 5900 Bedienungsanleitung.

  • Seite 33: Konfiguration

    5 Inbetriebnahme Basic PR 5900/80 WP-A 3000g 0.1g 3000g 22.08.2012 15:20:46 Anmelden Den Softkey [Anmelden] drücken. 2. Das Passwort mittels Tastatur eingeben und bestätigen. Ist die Benutzerverwaltung nicht aktiviert, muss nur bestätigt werden. Es erscheint das Bedienmenü. Hier werden Applikations- und Systemmenü ausgewählt.

  • Seite 34: Analogeingang

    Basic PR 5900/80 5 Inbetriebnahme Digitaleingänge, siehe Kapitel 5.4.2.2 E/A-Kartentest, siehe PR 5900 Bedienungsanleitung. Beim Wechsel des E/A-Kartentyps bleiben die Konfigurationsdaten erhalten. Funktionen für eine nicht installierte Waage können ausgewählt werden, haben aber keine Wirkung. Die freien und die belegten SPM-Adressen sind in Kapitel dokumentiert.
  • Seite 35 5 Inbetriebnahme Basic PR 5900/80 Konfiguration der Eingänge @admin Option 1 Option Option 2 Interne Standard Sichern 2. Mit dem Cursor die entsprechende Schnittstelle auswählen und bestätigen. Konfiguration der Eingänge @admin Option Option 1 Analogeingang Modus Strom SPM-Adresse %MD Standard Sichern 3.

  • Seite 36: Digitaleingänge

    Basic PR 5900/80 5 Inbetriebnahme Konfiguration der Eingänge @admin Option Option 1 Analogeingang Modus Strom SPM-Adresse %MD Standard Sichern 5. Mit dem Cursor [SPM-Adresse %MD] auswählen. 6. Mit der Tastatur eine freie Adresse %MD (siehe Kapitel 8) eingeben und bestätigen.
  • Seite 37 5 Inbetriebnahme Basic PR 5900/80 Konfiguration der Eingänge @admin Option 1 Option Option 2 Interne Standard Sichern 2. Mit dem Cursor die entsprechende Schnittstelle auswählen und bestätigen. Konfiguration der Eingänge @admin Option Interne Digitaleingänge Eingang SPM-Adresse %MX Standard Eingang- Eingang+ Sichern 3.

  • Seite 38: Ausgänge Konfigurieren

    Basic PR 5900/80 5 Inbetriebnahme Konfiguration der Eingänge @admin Option Interne Digitaleingänge Eingang SPM-Adresse %MX Standard Eingang- Eingang+ Sichern 7. Den Softkey [Eingang+] drücken, um den nächsten Eingang zu konfigurieren. Konfiguration der Eingänge @admin Option Interne Digitaleingänge Eingang Wägepunkt A:Freie SPM-Bits...

  • Seite 39: Analogausgang

    5 Inbetriebnahme Basic PR 5900/80 Die freien und die belegten SPM-Adressen sind in Kapitel dokumentiert. Die Zuordnung von SPM-Adressen zu einer Waage ist nur gültig, wenn die Waage auch existiert. Nicht zugewiesene Ausgänge werden abgeschaltet. Der Typ der Karte und die zur Verfügung stehenden E/As werden automatisch erkannt.

  • Seite 40: Beschreibung

    Basic PR 5900/80 5 Inbetriebnahme 2. Mit dem Cursor die entsprechende Schnittstelle auswählen und bestätigen. Die Fabrikeinstellungen werden angezeigt. Konfiguration der Ausgänge @admin Option Option 1 Analogausgang Datenquelle Wägepunkt A Analogwert Brutto Bereich 4…20 mA Bei ADU-Fehler 0 mA Bei < Null 0 mA Bei >...

  • Seite 41: Digitalausgänge

    5 Inbetriebnahme Basic PR 5900/80 5.4.3.2 Analogausgang anpassen Der Analogausgangsstrom wird auf der Empfangsseite (SPS) meistens über einen Widerstand geführt, als Spannung gemessen und dann digitalisiert. Der Ausgangsstrom lässt sich in kleinen Bereichen anpassen. Das ist dann erforderlich, wenn kleine Abweichungen vom nominalen Wert in einer angeschlossenen SPS auftreten.
  • Seite 42 Basic PR 5900/80 5 Inbetriebnahme Konfiguration der Ausgänge @admin Option Interne Digitalausgänge Ausgang SPM-Adresse %MX Standard Ausgang- Ausgang+ Sichern 3. Mit dem Cursor [Ausgang] auswählen und bestätigen. 4. Den Ausgang "1" bestätigen. Konfiguration der Ausgänge @admin Option Interne Digitalausgänge Ausgang Wägepunkt A:Freie SPM-Bits...

  • Seite 43: E/A-Kartentest

    5 Inbetriebnahme Basic PR 5900/80 9. Mit der Tastatur die für den Wägepunkt entsprechende feste oder eine freie Adresse %MX (siehe auch PR 5900 Bedienungsanleitung) eingeben und bestätigen. 10. Die Ausgänge 3+4 in gleicher Weise konfigurieren. 11. Ggf. den Softkey [Standard] drücken, um die Einstellungen auf die Fabrikeinstellungen zurückzusetzen.

  • Seite 44: Konfiguration Am Gerät

    Basic PR 5900/80 5 Inbetriebnahme 5.4.5.3 Konfiguration am Gerät Ein- und Ausgänge @admin Eingänge Ausgänge ModBus-TCP Master Im Bedienmenü [Konfiguration] - [Eingänge- und Ausgänge] - [ModBus-TCP Master] auswählen und bestätigen. ModBus-TCP Konfiguration @admin Kommunikationsfehler Meldung anzeigen ModBus-TCP Modul Phönix 1:16IN:16OUT nicht…...
  • Seite 45 5 Inbetriebnahme Basic PR 5900/80 ModBus-TCP Konfiguration @admin Kommunikationsfehler Meldung anzeigen ModBus-TCP Modul Phönix 1:16IN:16OUT nicht… Modul aktivieren Standard Sichern 4. Mit dem Cursor [ModBus-TCP Modul] auswählen und bestätigen. Ein Auswahlfenster erscheint. ModBus-TCP Konfiguration @admin Phönix 1: 16IN:16OUT nicht aktiv Kommunikationsfehler id="BASIC_Show_Message"...

  • Seite 46: Wägevorgang Konfigurieren

    Basic PR 5900/80 5 Inbetriebnahme [Eingang/Ausgang] Auswahl: Eingang+/Ausgang+ (höher), Eingang-/Ausgang- (niedriger) [SPM-Adresse %MX] Eingabe: feste SPM-Adresse, siehe Kapitel 8. 8. Ggf. den Softkey [Standard] drücken, um die Einstellungen auf die Fabrikeinstellungen zurückzusetzen. 9. Zum Schluss den Softkey [Sichern] drücken, um die Einstellungen zu speichern.

  • Seite 47: Kontrollwägevorgang Konfigurieren

    5 Inbetriebnahme Basic PR 5900/80 Wägen @admin Wägepunkt Wägepunkt A Anweisung Plattform reinigen Feld Schlüsselname Taravorgabe verwenden Alibi sichern Standard Sichern 3. Mit dem Cursor die einzelnen Einstellungen auswählen und bestätigen. [Wägepunkt] Auswahl: Wägepunkt A…D [Anweisung] Eingabe: Max. 20 Zeichen mittels Tastatur [Feld-Schlüsselname]: z.B.: [Kundenname] (hier: DGF)
  • Seite 48 Basic PR 5900/80 5 Inbetriebnahme Mit dem Cursor z.B. [Kontrollwägen] auswählen und bestätigen. Kontrollwägen @admin Wägepunkt Wägepunkt A Anweisung Plattform reinigen Feld-Schlüsselname Wägemodus Brutto Sollwert nur anzeigen Sollwert 2500.0 g Min. Sollwert 2490.0 g Max. Sollwert 2510.0 g Alibi sichern...

  • Seite 49: Grenzwerte Konfigurieren

    5 Inbetriebnahme Basic PR 5900/80 [Dialog-Anzeige vor Ausdruck] Den Haken ☑ setzen, um den Dialog vor dem Ausdruck anzuzeigen. Diese Funktion ist nur möglich, wenn der Druckvorgang durch die Taste START ausgelöst wird. Dialoge definieren, siehe Kapitel 5.4.9. 3. Zum Schluss den Softkey [Sichern] drücken, um die Einstellungen zu speichern.
  • Seite 50 Basic PR 5900/80 5 Inbetriebnahme Beispiel 2: Sind die Grenzwerte 1 und 2 (Limit 1 und Limit 2) für "Ein" und "Aus" gleich (on = off), schaltet der Ausgang 1 (Limit 1 out) "Ein" (ON), wenn das Gewicht (Wgt) den Wert übersteigt.

  • Seite 51: Wägepunkt Auswählen

    5 Inbetriebnahme Basic PR 5900/80 Wägepunkt auswählen Grenzwerte @admin Wägepunkt Wägepunkt A Grenzwert1Ein 890.0 g Aktion1Ein Keine Bedingung1Ein Keine Bedingung Grenzwert1Aus 900.0 g Aktion1Aus Keine Bedingung1Aus Keine Bedingung Grenzwert2Ein 300.0 g Aktion2Ein Keine Bedingung2Ein Keine Bedingung Grenzwert2Aus 290.0 g Standard Sichern 2.

  • Seite 52: Bedingung Festlegen

    Basic PR 5900/80 5 Inbetriebnahme Aktion festlegen Für alle Grenzwerte können Merker gesetzt werden (hier: siehe Beispiel 2): Grenzwerte @admin Wägepunkt Wägepunkt A Grenzwert1Ein 900.0 g Aktion1Ein Keine Bedingung1Ein Keine Bedingung Grenzwert1Aus 900.0 g Aktion1Aus Keine Bedingung1Aus Keine Bedingung Grenzwert2Ein 300.0 g...

  • Seite 53: Einstellungen Speichern

    5 Inbetriebnahme Basic PR 5900/80 Ein Auswahlfenster erscheint. Grenzwerte @admin Genau Null nicht aktiv Wägepunkt Wägepunkt A Innerhalb Nullsetzbereich nicht aktiv Grenzwert1Ein 900.0 g Stillstand nicht aktiv Aktion1Ein Keine Nicht eichfähig (dimmed) nicht aktiv Bedingung1Ein Keine Bedingung Interner Fehler: Befehlsfehler nicht aktiv Grenzwert1Aus 900.0 g...
  • Seite 54 Basic PR 5900/80 5 Inbetriebnahme Funktionen/Applikationen/Abläufe @admin Wägen Kontrollwägen Grenzwerte Dialoge Kippfehlerkorrektur Mit dem Cursor [Dialoge] auswählen und bestätigen. Dialoge @admin Dialogantwort 1 Auftrags-Nr. Freier Text Dialogantwort 2 Freier Text Dialogantwort 3 Freier Text Dialogantwort 4 Freier Text Dialogantwort 5...

  • Seite 55: Ausdruck Konfigurieren

    5 Inbetriebnahme Basic PR 5900/80 Dialoge @admin Freier Text ohne Zeitbeschränkung Dialogantwort 1 Auftrags-Nr. Freier Text mit Zeitbeschränkung Freier Text Text mit benutzerdefinierter Einheit Meldung anzeigen [sec] Gewicht Dialogantwort 2 Dialogantwort: Ja oder Nein Freier Text Vor dem Drucken tarieren...
  • Seite 56 Basic PR 5900/80 5 Inbetriebnahme Konfiguration @admin Ein- und Ausgänge Funktionen/Applikationen/Abläufe Ausdruck Datenbanken Wägepunkte anzeigen Drucken Mit dem Cursor [Ausdruck] auswählen und bestätigen. Ausdruck @admin Parameter Druckformat 'Wägen' Druckformat 'Kontrollwägen' 2. Mit dem Cursor [Parameter] auswählen und bestätigen. Ausdruck @admin Gerätename...
  • Seite 57 5 Inbetriebnahme Basic PR 5900/80 [Anzahl der Ausdrucke] Eingabe: Zahlen mittels Tastatur 4. Zum Schluss den Softkey [Sichern] drücken, um die Einstellungen zu speichern. Ausdruck @admin Parameter Druckformat 'Wägen' Druckformat 'Kontrollwägen' 5. Mit dem Cursor [Druckformat "Wägen"] auswählen und bestätigen.

  • Seite 58: Datenbanken Konfigurieren

    Basic PR 5900/80 5 Inbetriebnahme Druckformat 'Wägen' @admin Parameter Druckformat 'Wägen' Druckformat 'Kontrollwägen' 10. Mit dem Cursor [Druckformat "Kontrollwägen"] auswählen und bestätigen. Druckformat 'Kontrollwägen' @admin Drucker Drucker Zeile 1 Gerätename Zeile 2 Sequenznummer Zeile 3 Datum Zeile 4 Uhrzeit Zeile 5...

  • Seite 59: Taravorgaben Anlegen/Ändern/Löschen

    5 Inbetriebnahme Basic PR 5900/80 Applikationsdatenbank. siehe Kapitel 5.4.11.3 Konfiguration @admin Ein- und Ausgänge Funktionen/Applikationen/Abläufe Ausdruck Datenbanken Wägepunkte anzeigen Drucken Mit dem Cursor [Datenbanken] auswählen und bestätigen. 5.4.11.1 Taravorgaben anlegen/ändern/löschen In diese Datenbank können Taravorgaben gespeichert und jedem Wägepunkt zugeordnet werden.
  • Seite 60 Basic PR 5900/80 5 Inbetriebnahme Taravorgabe @admin ID Tara-Name Tara-Gewicht 2. Den Softkey [Neu] drücken, um einen neuen Datensatz anzulegen. Taravorgabe @admin Tara-Name Schachtel-500g Tara-Gewicht 500.6 g Standard Übernehmen Sichern Es erscheint ein Auswahlfenster. 3. Mit dem Cursor die einzelnen Einstellungen auswählen und bestätigen.
  • Seite 61 5 Inbetriebnahme Basic PR 5900/80 Taravorgabe @admin ID Tara-Name Tara-Gewicht Schachtel-500g 500.6 g Schachtel-22g 22.4 g Ändern Löschen 5. Ggf. den Softkey [Ändern] drücken, um den markierten Datensatz zu ändern. 6. Ggf. den Softkey [Löschen] drücken, um den markierten Datensatz zu löschen.
  • Seite 62 Basic PR 5900/80 5 Inbetriebnahme Vordefinierte Texte @admin Zeile 1 Nicht vergessen: Zeile 2 Taravorgabe Standard Sichern Es erscheint ein Auswahlfenster. 3. Mit dem Cursor die einzelnen Einstellungen auswählen und bestätigen. [ID] Eingabe: Automatische Nummerierung oder manuell mittels Tastatur von 1…999 [Zeile 1] Eingabe: Max.

  • Seite 63: Feldnamen Definieren

    5 Inbetriebnahme Basic PR 5900/80 Feldnamen definieren Datenbanken @admin Taravorgabe Vordefinierte Texte Applikationsdatenbank - Feldnamen Applikationsdatenbank - Einträge Mit dem Cursor [Applikationsdatenbank - Feldnamen] auswählen und bestätigen. Applikationsdatenbank - Feldnamen @admin Feld-Schlüsselname Kunde Feld 1 Land Feld 2 Postleitzahl Feld 3...

  • Seite 64: Wägepunkte Anzeigen

    Basic PR 5900/80 5 Inbetriebnahme 4. Mit dem Cursor [Applikationsdatenbank - Einträge] auswählen und bestätigen. Applikationsdatenbank - Einträge @admin Kunde Ändern Löschen 5. Den Softkey [Neu] drücken, um einen neuen Datenbankeintrag anzulegen. 6. Ggf. den Softkey [Ändern] drücken, um den markierten Datensatz zu ändern.

  • Seite 65: Beispiel: Kontrollwägen

    5 Inbetriebnahme Basic PR 5900/80 Mit dem Cursor [Wägepunkte anzeigen] auswählen und bestätigen. Konfiguration für das Wägen @admin Alle Wägepunkte Einzelner Wägepunkt Kontrollwägen Es erscheint ein Auswahlfenster. 2. Mit dem Cursor die einzelnen Einstellungen auswählen und bestätigen. [Alle Wägepunkte] Den Haken ☑ setzen, um alle Wägepunkte in einer Übersicht darzustellen.

  • Seite 66: Gerät Ausschalten

    Basic PR 5900/80 5 Inbetriebnahme 2. Ggf. den Softkey [Zeile -] drücken, um eine Zeile zu löschen. 3. Den Softkey [Größe -] bzw. [Größe +] drücken, um die Gewichtsanzeige zu verkleinern bzw. zu vergrößern (5 Stufen). Die Standardeinstellung ist 4 (3 Zeilen können noch gleichzeitig angezeigt werden.).
  • Seite 67 5 Inbetriebnahme Basic PR 5900/80 Systempflege @admin Backup Wiederherstellen Exportieren Importieren Alibispeicherpflege SD-Kartenpflege Servicebericht anlegen Anhalten & ausschalten Software aktualisieren Auf Fabrikeinstellungen zurücksetzen Hardware testen [Systempflege] - [Anhalten & ausschalten] auswählen und bestätigen. Ein Abfragefenster erscheint. Anhalten & ausschalten @admin WARNUNG! Nach 'Weiter' muss das Gerät vom Stromnetz...

  • Seite 68: Applikationen

    Basic PR 5900/80 6 Applikationen Applikationen Allgemeine Hinweise Die Bedienung erfolgt über das Applikationsmenü, siehe auch Kapitel 4. Folgende Funktionen stehen zur Verfügung: Wägen, siehe Kapitel Kontrollwägen, siehe Kapitel Terminalfunktion, siehe Kapitel Alibispeicher Für den Alibispeicher ist eine Lizenznummer erforderlich, die unter [Systemeinrichtung] - [Lizenzeinstellungen] in das Gerät eingetragen werden muss.

  • Seite 69: Kontrollwägen

    6 Applikationen Basic PR 5900/80 WP-A 3000g 0.1g 3000g Einzelner Wägepunkt @admin Analogausgang 1 4.121 mA Netto <0.3 g> Tara 22.4 g Taravorgabe Tarieren Es erscheint die Waagenanzeige (hier: einzelner Wägepunkt). 2. Ggf. den Softkey [Taravorgabe] drücken, um die entsprechende Taravorgabe auszuwählen, siehe auch Kapitel...

  • Seite 70: Terminalfunktion

    Basic PR 5900/80 6 Applikationen WP-A 3000g 0.1g 2480g 2500g 2520g Kontrollwägen @admin entlastet Brutto <0.1 g> Netto Nicht tariert Werte Es erscheint die Kontrollwaagenanzeige. 2. Ggf. den Softkey [Werte] drücken, um die Sollwerte und Toleranzen zu ändern. 3. Den Kontrollwägevorgang durchführen.

  • Seite 71: Vordefinierte Funktionen

    6 Applikationen Basic PR 5900/80 termstat gibt den Status der Ausführung zurück (MD 96 für WP A, siehe Kapitel 8, oder Feldbusadresse 219 - lesen) Terminal im Leerlauf (idle) 1, … Funktion beendet Terminal ist beschäftigt (busy) allgemeiner Fehler unbekannte Textnummer (Datenbank) Die Funktionen beziehen Ihre Eingabetexte für "Zeile 1"...

  • Seite 72: Anzeigefunktion

    Basic PR 5900/80 6 Applikationen Neben der einfachen Terminalfunktionalität gibt es die Möglichkeit am Gerät lokal einen Wert oder einen Text einzugeben bzw. Meldungen über vordefinierte Funktionen auszugeben. Gesteuert wird dies durch den Parameter "Funktions-Typ" auf "termfun". 6.5.3.1 Anzeigefunktion WP-A...
  • Seite 73 6 Applikationen Basic PR 5900/80 WP-A 3000kg 1019 20kg 3000kg @admin Text Zeile 1 Text Zeile 2 "termfun" = 3: Eingabe einer Zahl vom Datentyp "Integer" (Ganzzahl) Der Wert der Speicherzelle "editint" wird in Zeile 2 angezeigt und kann durch den Bediener editiert werden.

  • Seite 74: Meldefunktionen

    Basic PR 5900/80 6 Applikationen Der Wert der Speicherzelle "editwgt" wird im Gewichtsformat des aktiven Wägepunktes in Zeile 2 angezeigt und kann durch den Bediener editiert werden. termstat = 1 nach Klick auf Softkey [OK]. termstat = 2 nach Betätigen der Taste 6.5.3.3...
  • Seite 75 6 Applikationen Basic PR 5900/80 WP-A 3000kg 1019 20kg 3000kg @admin Text Zeile 1 Abbruch "termfun" = 11 Funktion stellt Text aus Zeile 1 dar. termstat = 1 nach Klick auf Softkey [OK]. termstat = 2 nach Betätigen der Taste termstat = 3 nach Klick auf Softkey [Abbruch].
  • Seite 76 Basic PR 5900/80 6 Applikationen "termfun" = 13 Funktion stellt Text aus Zeile 1 dar. termstat = 2 nach Betätigen der Taste termstat = 3 nach Klick auf Softkey [Ja]. termstat = 4 nach Klick auf Softkey [Nein]. WP-A 3000kg...

  • Seite 77: Vordefinierte Funktionen Mit Vordefinierten Texten

    6 Applikationen Basic PR 5900/80 WP-A 3000kg 1034 20kg 3000kg @admin Text Zeile 1 "termfun" = 16 "dsp2" liefert die Informationen für die Softkeys. "dsp2" ist 20 Zeichen lang. Softkey 2 (Sk2) Softkey 3 (Sk3) Softkey 4 (Sk4) Zeichen 1…6 Zeichen 8…13...
  • Seite 78 Basic PR 5900/80 6 Applikationen Alternativ können die Texte auch in der Datenbank "Vordefinierte Texte" des Gerätes abgelegt werden und müssen nicht mehr durch die Kommunikation übertragen werden. Die Texte in der Datenbank haben eine ID von 1…999, die die beiden Anzeigetexte addressiert.

  • Seite 79: Feldbus Schnittstelle

    7 Feldbus Schnittstelle Basic PR 5900/80 Feldbus Schnittstelle Konfiguration Der PR 5900 kann durch Einstecken einer Feldbus-Schnittstellenkarte in Option‑FB ein Feldbus-Slave werden. Damit können ein oder mehrere Geräte unter einen Kommunikations-Master (z.B. Siemens S7 ProfiBus) eingebunden werden. Maximal 4 Waagen können über die Feldbus-Schnittstelle angesprochen werden. Die Daten auf dem Feldbus werden alle 50 ms bearbeitet.

  • Seite 80: Daten Und Funktionen

    Basic PR 5900/80 7 Feldbus Schnittstelle Feldbus-Schnittstelle 8-Byte 8-Byte Schreibfenster Lesefenster Daten und Funktionen Schnittstellen- – Gewichtsdaten protokoll – Gewichtsstatus – Grenzwerte – Digitaleingänge – Digitalausgänge – Analogausgang 7.2.1 Schreibfenster (Eingabebereich) In diesem Fenster werden Daten vom Master zum Slave (PR 5900) übertragen.

  • Seite 81: Lesefenster (Ausgabebereich)

    7 Feldbus Schnittstelle Basic PR 5900/80 7.2.2 Lesefenster (Ausgabebereich) In diesem Fenster werden Daten vom Slave (PR 5900) zum Master übertragen. Byte 0 Read data: MSB Byte 1 Read data: MSB Byte 2 Read data: MSB Byte 3 Read data: LSB...

  • Seite 82: Beschreibung Des E/A Bereiches (Lese-/Schreibfenster)

    Basic PR 5900/80 7 Feldbus Schnittstelle 7.2.3.2 Daten schreiben Vorgehensweise: Warten, bis Write_Active = 0 im Lesefenster (zum Empfang neuer Daten bereit). 2. Wert in Byte 0 bis 3 einschreiben. 3. Registernummer in Byte 5 (Write_Value_Select) schreiben. 4. Warten, bis Write_Active = 1 (quittiert den Datenempfang).

  • Seite 83: Ausgabebereich

    7 Feldbus Schnittstelle Basic PR 5900/80 Variable Funktion Write_Value_Select Zum Auswählen der vom Gerät auszuführenden Funktion. GetFixTare Das Bruttogewicht wird in den Festtaraspeicher kopiert. SetFixTare Die Tarierung erfolgt mit dem im Festtaraspeicher abgelegten Wert. ResPower Bit Power_Fail im Ausgabebereich wird gelöscht.

  • Seite 84: Register Über Feldbus Lesen Und Schreiben

    Basic PR 5900/80 7 Feldbus Schnittstelle Variable Funktion Write_Active Die mit Write_Value_Select ausgewählte Funktion wird einmal ausgeführt. Dieses Bit wird gelöscht, wenn Write_Value_Select zu 0 gesetzt wird. Power_Fail Wird beim Einschalten des Gerätes gesetzt. Wird beim Übergang 0→1 von ResPower zurückgesetzt.
  • Seite 85 7 Feldbus Schnittstelle Basic PR 5900/80 Aktion des Masters Reaktion des PR 5900 Warten bis Read_Value_Selected = Read_Value_Select. Read_Value lesen. Daten schreiben: Write_Value, Write_Value_Select, Write_Active Soll der Master in das Gerät schreiben, wird die erforderliche Aktion mit Write_Value_Select zusammen mit den Daten in den Eingabebereich übertragen. Die Ausführung wird mit dem Bit Write_Active im Ausgabebereich angezeigt.

  • Seite 86: Warten Auf Das Resultat Der Aktion

    Basic PR 5900/80 7 Feldbus Schnittstelle 7.2.4.5 Control Byte Einige Gerätefunktionen können durch direktes Setzen von Bits im Eingabebereich ausgeführt werden. Aktion des Masters Reaktion des PR 5900 Bits im Control Byte setzen. Vorgang wird bearbeitet. Bits im Control Byte zurücksetzen.

  • Seite 87: Spezielle Hinweise Für Devicenet Und Ethernet-Ip

    7 Feldbus Schnittstelle Basic PR 5900/80 Byte Name Beschreibung Bit 7 Bit 6 Bit 5 Bit 4 Bit 3 Bit 2 Bit 1 Bit 0 Der Master wartet bis im Read_Value_Selected (Byte 4) vom Ausgabebereich eine 8 reflektiert wurde. Ausgabebereich...

  • Seite 88: Feldbus-Register

    Basic PR 5900/80 7 Feldbus Schnittstelle 7.2.6 Feldbus-Register Register 1: Waagenstatus (Lesen), siehe Kapitel 7.2.6.1 Register 2: Zustand von zustandsgesteuerten ‚Action bits‘ (Lesen), siehe Kapitel 7.2.6.2 Register 4: Kalibrierinformation, Fehlerbyte (Lesen), siehe Kapitel 7.2.6.3 Register 5: Gerätetyp und Softwareversion (Lesen), siehe Kapitel 7.2.6.4...
  • Seite 89 7 Feldbus Schnittstelle Basic PR 5900/80 7.2.6.1 Register 1: Waagenstatus (Lesen) Dynamischer Status Bit 7 Bit 6 Bit 5 Bit 4 Bit 3 Bit 2 Bit 1 Bit 0 Byte 0 STND INZSR CZERO BELOW0 >Max ADUERR Byte 1 Byte 2...
  • Seite 90 Basic PR 5900/80 7 Feldbus Schnittstelle Beschreibung CalActive Das Gerät wird/wurde konfiguriert. Ist dieses Bit 1, müssen die Waagenparameter (EXPO/UNIT/STEP) er- neut gelesen werden. Wird nach "Spannung ein" gesetzt und nach Lesen von SKE zurück- gesetzt. TareActive Gerät wurde tariert.

  • Seite 91: Register 5: Gerätetyp Und Softwareversion (Lesen)

    7 Feldbus Schnittstelle Basic PR 5900/80 Beschreibung 4 = t (Tonnen) 5 = lb (Pfund) STEP Ein Byte für Teilungswert, Inhalt in dezimaler Darstellung 0…255 1 = Teilungswert "1" 2 = Teilungswert "2" 5 = Teilungswert "5" 10 = Teilungswert "10"...
  • Seite 92 Basic PR 5900/80 7 Feldbus Schnittstelle (-EXPO) Wert = Auslesen × 10 Real DINT Register 8 Aktueller Bruttowert Register 9 Aktueller Nettowert, wenn tariert; andernfalls Brutto Register 10 Aktueller Tarawert, wenn tariert; andernfalls 0 Register 11 Aktuelles Brutto/Netto gewählt mit...
  • Seite 93 7 Feldbus Schnittstelle Basic PR 5900/80 Register 51 Textzeile 2; [Zeichen 5…8] Register 52 Textzeile 2; [Zeichen 9…12] Register 53 Textzeile 2; [Zeichen 13…16] Register 54 Textzeile 2; [Zeichen 17…20] 7.2.6.11 Register 112…119, 121: Übergangsgesteuerte Aktionsbits (Schreiben) Bits setzen, siehe Kapitel 7.2.4.3.
  • Seite 94 Basic PR 5900/80 7 Feldbus Schnittstelle Register 142 Text 3; [Zeichen 5…8] Register 143 Text 3; [Zeichen 9…12] Register 144 Text 3; [Zeichen 13…16] Register 145 Text 3; [Zeichen 17…20] 7.2.6.15 Register 146…150: Dialogmeldung 4 (Lesen/Schreiben) Register 146 Text 4; [Zeichen 1…4] Register 147 Text 4;...
  • Seite 95 7 Feldbus Schnittstelle Basic PR 5900/80 Register 168 Text 8; [Zeichen 9…12] Register 169 Text 8; [Zeichen 13…16] Register 170 Text 8; [Zeichen 17…20] 7.2.6.20 Register 171…175: Dialogmeldung 9 (Lesen/Schreiben) Register 171 Text 9; [Zeichen 1…4] Register 172 Text 9; [Zeichen 5…8] Register 173 Text 9;...
  • Seite 96 Basic PR 5900/80 7 Feldbus Schnittstelle 7.2.6.25 Register 208…210: Interne Alibiwerte (Lesen) Register 208 Alibi Sequenznummer Register 209 Alibi Datum Register 210 Alibi Zeit 7.2.6.26 Register 211…213: Externe Alibiwerte (Lesen) Register 211 Gedruckter Bruttogewichtswert Register 212 Gedruckter Nettogewichtswert Register 213 Gedruckter Tariergewichtswert 7.2.6.27...

  • Seite 97: Spm

    8 SPM Basic PR 5900/80 Allgemeine Hinweise Der für den Anwender zugängliche Speicher ist das so genannte SPM (Scratch Pad Memory). In ihm sind viele interne Daten abgelegt, über die Gewichte, Stati und Reporte ausgelesen und Steuerdaten geschrieben werden können.

  • Seite 98: Adressierung

    Basic PR 5900/80 8 SPM Datentyp Beschreibung Wertebereich DATE_AND_TIME date and time of day siehe DATE und TIME_OF_DAY STRING variable-long character max. 255 Zeichen (ISO) string WSTRING variable-long wide cha- max. 255 Zeichen (Unicode) racter string BYTE bit-sequence 8 …...
  • Seite 99 8 SPM Basic PR 5900/80 SPM-Adresse Datentyp Funktion BYTE Indikator-Status BOOL ADU-Fehler BOOL über Max (SKE) BOOL über Max + dem noch zul. Bereich (OVL) BOOL unter Null BOOL Null ±¼ d BOOL innerhalb des Nullsetzbereiches (ZSR) BOOL Gewicht ist stabil BOOL Gewicht unter Null oder über Max (SKE)
  • Seite 100 Basic PR 5900/80 8 SPM SPM-Adresse Datentyp Funktion USDINT Exponent Anzahl der Nachkommastellen Beispiel: 1,23 wird angezeigt Exponent: 2 USDINT Gewichtseinheit 1 = mg, 2 = g, 3 = kg, 4 = t, 5 = lb, 9 = oz USDINT Teilungswert (bei Mehrteilung/-bereich = d1 bzw.
  • Seite 101 8 SPM Basic PR 5900/80 SPM-Adresse Datentyp Funktion DINT Grenzwert 3 ein DINT Grenzwert 3 aus DINT Wert in den Festtaraspeicher schreiben. B128 BYTE Indikator-Status 1 X1024 BOOL Gewicht ist gültig. X1025 BOOL Wäge-bzw. Kontrollwäge-Applikation ist aktiv. X1026 BOOL Dialogfenster ist aktiv.
  • Seite 102 Basic PR 5900/80 8 SPM SPM-Adresse Datentyp Funktion D48… … 52 DINT Dialogtext 2 BYTE [20] Teil 1 B192…195 BYTE [20] Teil 2 B196…199 BYTE [20] Teil 3 B200…203 BYTE [20] Teil 4 B204…207 BYTE [20] Teil 5 B208…211 D53… … 57...

  • Seite 103: Systemdaten Wägepunkt B

    8 SPM Basic PR 5900/80 SPM-Adresse Datentyp Funktion D83… … 87 DINT Dialogtext 9 BYTE [20] Teil 1 B332…335 BYTE [20] Teil 2 B336…339 BYTE [20] Teil 3 B340…343 BYTE [20] Teil 4 B344…347 BYTE [20] Teil 5 B348…351 D88… … 92...
  • Seite 104 Basic PR 5900/80 8 SPM SPM-Adresse Datentyp Funktion BOOL X4112…4114 Ausgang Grenzwert 1…3 B516 BYTE Indikator-Status X4128 BOOL ADU-Fehler X4129 BOOL über Max (SKE) X4130 BOOL über Max + dem noch zul. Bereich (OVL) X4131 BOOL unter Null X4132 BOOL Null ±¼...
  • Seite 105 8 SPM Basic PR 5900/80 SPM-Adresse Datentyp Funktion B528 USDINT Exponent Anzahl der Nachkommastellen Beispiel: 1,23 wird angezeigt Exponent: 2 B529 USDINT Gewichtseinheit 1 = mg, 2 = g, 3 = kg, 4 = t, 5 = lb, 9 = oz...
  • Seite 106 Basic PR 5900/80 8 SPM SPM-Adresse Datentyp Funktion D156 DINT Grenzwert 3 ein D157 DINT Grenzwert 3 aus D159 DINT Wert in den Festtaraspeicher schreiben. B640 BYTE Indikator-Status 1 X5120 BOOL Gewicht ist gültig. X5121 BOOL Wäge-bzw. Kontrollwäge-Applikation ist aktiv.
  • Seite 107 8 SPM Basic PR 5900/80 SPM-Adresse Datentyp Funktion D176… … 180 DINT Dialogtext 2 BYTE [20] Teil 1 B704…707 BYTE [20] Teil 2 B708…711 BYTE [20] Teil 3 B712…715 BYTE [20] Teil 4 B716…719 BYTE [20] Teil 5 B720…723 D181… … 185...

  • Seite 108: Systemdaten Wägepunkt C

    Basic PR 5900/80 8 SPM SPM-Adresse Datentyp Funktion D211… … 215 DINT Dialogtext 9 BYTE [20] Teil 1 B844…847 BYTE [20] Teil 2 B848…851 BYTE [20] Teil 3 B852…855 BYTE [20] Teil 4 B856…859 BYTE [20] Teil 5 B860…863 D216… … 220...
  • Seite 109 8 SPM Basic PR 5900/80 SPM-Adresse Datentyp Funktion BOOL X8208…8210 Ausgang Grenzwert 1…3 B1028 BYTE Indikator-Status X8224 BOOL ADU-Fehler X8225 BOOL über Max (SKE) X8226 BOOL über Max + dem noch zul. Bereich (OVL) X8227 BOOL unter Null X8228 BOOL Null ±¼...
  • Seite 110 Basic PR 5900/80 8 SPM SPM-Adresse Datentyp Funktion B1040 USDINT Exponent Anzahl der Nachkommastellen Beispiel: 1,23 wird angezeigt Exponent: 2 B1041 USDINT Gewichtseinheit 1 = mg, 2 = g, 3 = kg, 4 = t, 5 = lb, 9 = oz...
  • Seite 111 8 SPM Basic PR 5900/80 SPM-Adresse Datentyp Funktion D284 DINT Grenzwert 3 ein D285 DINT Grenzwert 3 aus D287 DINT Wert in den Festtaraspeicher schreiben. B1152 BYTE Indikator-Status 1 X9216 BOOL Gewicht ist gültig. X9217 BOOL Wäge-bzw. Kontrollwäge-Applikation ist aktiv.
  • Seite 112 Basic PR 5900/80 8 SPM SPM-Adresse Datentyp Funktion D304… … 308 DINT Dialogtext 2 BYTE [20] Teil 1 B1216…1219 BYTE [20] Teil 2 B1220…1223 BYTE [20] Teil 3 B1224…1227 BYTE [20] Teil 4 B1228…1231 BYTE [20] Teil 5 B1232…1235 D309… … 313...

  • Seite 113: Systemdaten Wägepunkt D

    8 SPM Basic PR 5900/80 SPM-Adresse Datentyp Funktion D339… … 343 DINT Dialogtext 9 BYTE [20] Teil 1 B1356…1359 BYTE [20] Teil 2 B1360…1363 BYTE [20] Teil 3 B1364…1367 BYTE [20] Teil 4 B1368…1371 BYTE [20] Teil 5 B1372…1375 D344… … 348...
  • Seite 114 Basic PR 5900/80 8 SPM SPM-Adresse Datentyp Funktion X12304…12306 BOOL Ausgang Grenzwert 1…3 B1540 BYTE Indikator-Status X12320 BOOL ADU-Fehler X12321 BOOL über Max (SKE) X12322 BOOL über Max + dem noch zul. Bereich (OVL) X12323 BOOL unter Null X12324 BOOL Null ±¼...
  • Seite 115 8 SPM Basic PR 5900/80 SPM-Adresse Datentyp Funktion B1552 USDINT Exponent Anzahl der Nachkommastellen Beispiel: 1,23 wird angezeigt Exponent: 2 B1553 USDINT Gewichtseinheit 1 = mg, 2 = g, 3 = kg, 4 = t, 5 = lb, 9 = oz...
  • Seite 116 Basic PR 5900/80 8 SPM SPM-Adresse Datentyp Funktion D412 DINT Grenzwert 3 ein D413 DINT Grenzwert 3 aus D415 DINT Wert in den Festtaraspeicher schreiben. B1664 BYTE Indikator-Status 1 X13312 BOOL Gewicht ist gültig. X13313 BOOL Wäge-bzw. Kontrollwäge-Applikation ist aktiv.
  • Seite 117 8 SPM Basic PR 5900/80 SPM-Adresse Datentyp Funktion D432… … 436 DINT Dialogtext 2 BYTE [20] Teil 1 B1728…1731 BYTE [20] Teil 2 B1732…1735 BYTE [20] Teil 3 B1736…1739 BYTE [20] Teil 4 B1740…1743 BYTE [20] Teil 5 B1744…1747 D437… … 441...

  • Seite 118: Digitale Und Analoge Ein- Und Ausgänge

    Basic PR 5900/80 8 SPM SPM-Adresse Datentyp Funktion D467… … 471 DINT Dialogtext 9 BYTE [20] Teil 1 B1868…1871 BYTE [20] Teil 2 B1872…1875 BYTE [20] Teil 3 B1876…1879 BYTE [20] Teil 4 B1880…1883 BYTE [20] Teil 5 B1884…1887 D472… … 476...

  • Seite 119: Modbus-Tcp Module

    8 SPM Basic PR 5900/80 SPM-Adresse Datentyp Funktion D514 DINT Digitaler Eingang 3 (Interne) D516 DINT Digitaler Ausgang 1 (Option-1) D517 DINT Digitaler Ausgang 2 (Option-2) D518 DINT Digitaler Ausgang 3 (Interne) D520 DINT Analoger Eingang 1 (Option-1) D521 DINT...
  • Seite 120 Basic PR 5900/80 8 SPM SPM-Adresse Datentyp Funktion W1067 UINT Ausgangsmodul 5-1 X17072…17087 BOOL Digitale Ausgänge 17…32 W1068 UINT Ausgangsmodul 5-2 BOOL X17100…17103 Digitale Ausgänge 33…36 W1069 UINT Ausgangsmodul 6-0 X17104…17119 BOOL Digitale Ausgänge 1…16 W1070 UINT Ausgangsmodul 6-1 BOOL X17120…17135...

  • Seite 121: 8.10 Frei Belegbare Bereiche

    8 SPM Basic PR 5900/80 8.10 Frei belegbare Bereiche Wägepunkt A DE-119 Minebea Intec...
  • Seite 122 Basic PR 5900/80 8 SPM Wägepunkt A Minebea Intec DE-120...
  • Seite 123 8 SPM Basic PR 5900/80 Wägepunkt B DE-121 Minebea Intec...
  • Seite 124 Basic PR 5900/80 8 SPM Wägepunkt B Minebea Intec DE-122...
  • Seite 125 8 SPM Basic PR 5900/80 Wägepunkt C DE-123 Minebea Intec...
  • Seite 126 Basic PR 5900/80 8 SPM Wägepunkt C Minebea Intec DE-124...
  • Seite 127 8 SPM Basic PR 5900/80 Wägepunkt D DE-125 Minebea Intec...

  • Seite 128: 8.11 Status Alibispeicher

    Basic PR 5900/80 8 SPM Wägepunkt D 8.11 Status Alibispeicher Wert Funktion kein Fehler Lizenz des Alibispeichers wurde nicht eingegeben. Es werden keine gültigen Gewichtsdaten angegeben, z.B. bei Überlast. Brutto oder Netto hatten keinen Stillstand. Einige Daten wurden vor dem Speichern verändert.

  • Seite 129: Kippfehlerkorrektur

    9 Kippfehlerkorrektur Basic PR 5900/80 Kippfehlerkorrektur Allgemeines Diese Funktion wird benötigt, um reproduzierbare externe Einflüsse zu beseitigen, die das genaue Wägen beeinflussen könnten (z.B.: Anlagenteile, die Kippbewegungen ausführen). Die Kippbewegung wird von einem Drehwinkelgeber erfasst und durch ein Analogsignal (Bereiche 0…10 V, 0…20 mA) an die Waage gegeben.

  • Seite 130: Kippfehlerkorrektur Durchführen

    Basic PR 5900/80 9 Kippfehlerkorrektur Kippfehlerkorrektur durchführen Hinweis: Die Kippfehlerkorrektur kann nur durchgeführt werden, wenn der Benutzer "Abteilungsleiter" oder "Administrator" angemeldet ist. Funktionen/Applikationen/Abläufe @admin Wägen Kontrollwägen Grenzwerte Dialoge Kippfehlerkorrektur Mit dem Cursor [Kippfehlerkorrektur] auswählen und bestätigen. Kippfehlerkorrektur @admin Wägepunkt Wägepunkt A Aktiviert Anzahl Berechnungspkt.
  • Seite 131 9 Kippfehlerkorrektur Basic PR 5900/80 4. Die Anzahl der Berechnungspunkte mittels Tastatur eingeben (hier: 11). WP-A 3000kg 20kg 3000kg Kippfehlerkorrektur @admin Wägepunkt Wägepunkt A Aktiviert Anzahl Berechnungspkt. Startposition (analoger Wert) 2.004 Endposition (analoger Wert) 0.000 mA Standard Editieren Start Übernehmen...
  • Seite 132 Basic PR 5900/80 9 Kippfehlerkorrektur 10. Den Softkey [Start] drücken, um die Justierung zu starten. 11. Den Behälter jetzt so langsam in die Endposition fahren, dass die Stillstandsanzeige immer aktiviert bleibt, um die Gewichtswerte aufnehmen zu können. Ggf. die Messzeit verringern oder Digitalfilter einstellen.
  • Seite 133 9 Kippfehlerkorrektur Basic PR 5900/80 18. Taste drücken, um das Menü zu verlassen. Kippfehlerkorrektur @admin Wägepunkt Wägepunkt A Aktiviert Anzahl Berechnungspkt. Startposition (analoger Wert) 2.004 mA Endposition (analoger Wert) 18.035 mA Konfiguration sichern? Nein Weiter Standard Editieren Start Übernehmen Sichern Es erscheint ein Abfragefenster.

  • Seite 134: 10 Ausdrucke

    Basic PR 5900/80 10 Ausdrucke 10 Ausdrucke 10.1 Allgemeine Hinweise Im PR 5900 mit der Basic-Applikation gibt es folgende Ausdrucke: Gerätekonfigurationsdaten, siehe PR 5900 Bedienungsanleitung Basic-Konfigurationsdaten, siehe Kapitel 10.2 Tickets und Etiketten NLE (NiceLabelExpress), siehe Kapitel 10.3.2, 10.3.3 Tickets, siehe Kapitel 10.3...

  • Seite 135: Tickets Und Etiketten Ohne Nle (Nicelabelexpress)

    10 Ausdrucke Basic PR 5900/80 Digitalen Eingang aktivieren Signal über Feldbus (repofun) Signal über DDE/OPC (repofun) Ist der Wägewert in einem nicht zugelassenen Bereich (betrifft hauptsächlich eichpflichtige Geräte) wird kein Ausdruck erzeugt. Wenn der Wägewert zulässig ist, wird das Ticket wie konfiguriert gedruckt.
  • Seite 136 Basic PR 5900/80 10 Ausdrucke Variable Daten- Beschreibung Kontroll- Wägen für NLE formate Parameterinhalt wägen WEIGHT Nettogewicht tare WEIGHT Taragewicht actual WEIGHT Bei Tariert: Netto, sonst Brutto mode STR20 Text tgross oder tnet, entsprechend actu- scale STR20 Identifikationsname des Gerätes text1…10...
  • Seite 137 10 Ausdrucke Basic PR 5900/80 Variable Daten- Beschreibung Kontroll- Wägen für NLE formate Parameterinhalt wägen setp REAL Kontrollwägen: Sollwert setpmax REAL Kontrollwägen: Max. Sollwert tterm STR20 Prompttext Terminal-Name thead STR30 Überschrift für Ausdruck tseq STR20 Prompttext Sequenznummer tdate STR20 Prompttext Datum...
