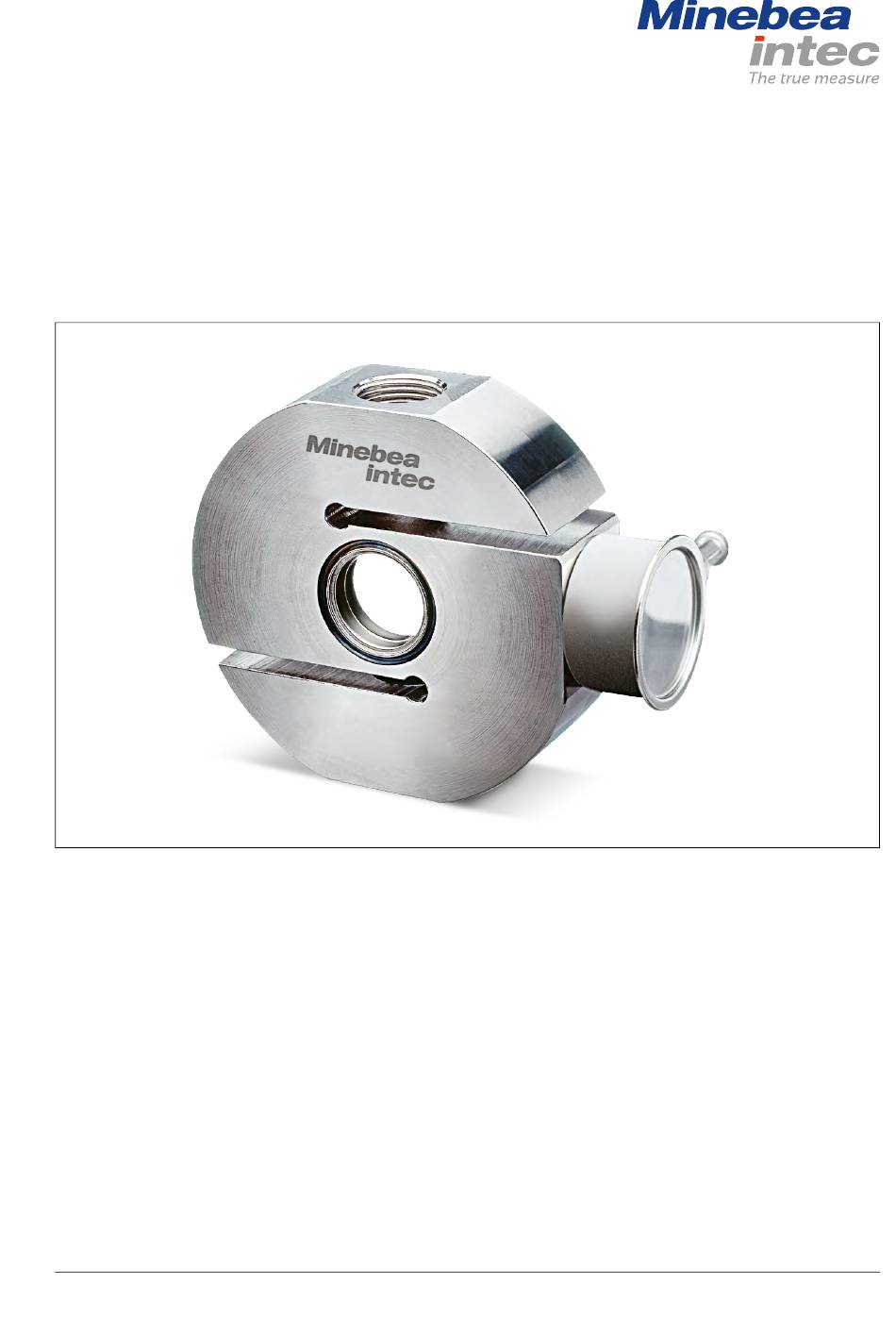

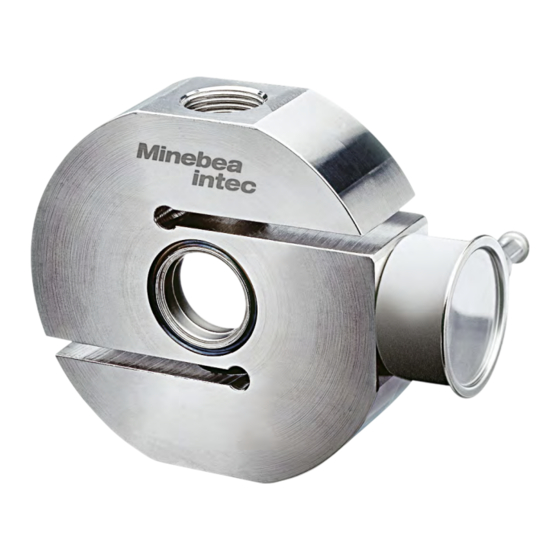

- Seite 1 Installationshandbuch S-Typ Zuglast-Wägezelle PR 6246 Originalinstallationshandbuch 9499 053 31908 Ausgabe 1.11.0 30.07.2021 Minebea Intec GmbH, Meiendorfer Str. 205 A, 22145 Hamburg, Deutschland Tel.: +49.40.67960.303 Fax: +49.40.67960.383...
- Seite 2 Vorwort Unbedingt beachten! Alle Angaben in diesem Dokument sind – soweit nicht gesetzlich vorgegeben – unverbindlich für Minebea Intec und stehen unter Änderungsvorbehalt. Die Bedienung/Installation des Produktes darf nur von geschultem, fach- und sachkundigem Personal durchgeführt werden. Bei Schriftwechsel über dieses Produkt bitte Typ, Bezeichnung und Versionsnummer/Seriennummer sowie alle mit dem Produkt in Zusammenhang stehenden Lizenznummern angeben.
-
Seite 3: Inhaltsverzeichnis
S-Typ Zuglast-Wägezelle PR 6246 Inhaltsverzeichnis Inhaltsverzeichnis Einleitung ............................3 Lesen Sie das Handbuch............................3 So sehen Handlungsanweisungen aus........................3 So sehen Listen aus ..............................3 So sehen Menüs und Softkeys aus........................... 3 So sehen Sicherheitshinweise aus ........................... 3 Hotline ..................................4 Sicherheitshinweise .......................... - Seite 4 S-Typ Zuglast-Wägezelle PR 6246 Inhaltsverzeichnis Mechanischer Höhenausgleich ..........................20 Fehlersuche............................21 Allgemeine Hinweise..............................21 Sichtprüfung................................21 Messtechnische Prüfungen............................21 8.3.1 Nullsignal der Wägezelle überprüfen ......................21 8.3.2 DMS Brückenschaltung der Wägezelle überprüfen ..................21 8.3.3 Isolationswiderstand der Wägezelle überprüfen..................22 8.3.4 Isolationswiderstand des Verbindungskabels überprüfen ..............22 Wartung/Reparatur/Reinigung ......................23 Wartung ..................................
-
Seite 5: Einleitung
1 Einleitung S-Typ Zuglast-Wägezelle PR 6246 Einleitung Lesen Sie das Handbuch Lesen Sie das Handbuch aufmerksam und vollständig durch, bevor Sie mit dem Produkt arbeiten. Dieses Handbuch ist Teil des Produktes. Bewahren Sie es gut erreichbar und sicher auf. So sehen Handlungsanweisungen aus 1. -
Seite 6: Hotline
S-Typ Zuglast-Wägezelle PR 6246 1 Einleitung VORSICHT Warnung vor Personenschäden. VORSICHT vor möglicher eintretender Situation mit leichten, reversiblen Verletzungen als Folge, wenn die entsprechenden Vorsichtsmaßnahmen nicht getroffen werden. Entsprechende Vorsichtsmaßnahmen ergreifen. ACHTUNG Warnung vor Sach- und/oder Umweltschäden. ACHTUNG vor möglicher eintretender Situation mit Sach- und/oder Umweltschäden als Folge, wenn die entsprechenden Vorsichtsmaßnahmen nicht getroffen werden. -
Seite 7: Sicherheitshinweise
Anwender die Hinweise und Warnvermerke dieser Dokumentation befolgen. Bestimmungsgemäße Verwendung Die Wägezelle PR 6246 ist speziell für die Verwiegung von kleinen und mittleren Prozessbehältern und für das hochgenaue Dosieren konzipiert. Die Wägezelle PR 6246 darf nur bestimmungsgemäß für Wägeaufgaben eingesetzt werden. -
Seite 8: Aufbauempfehlungen
S-Typ Zuglast-Wägezelle PR 6246 3 Aufbauempfehlungen Aufbauempfehlungen Anordnung der Wägezellen und Fesselungen Beispiele: Legende Wägezellen mit Gelenkkopf-Einbausatz Wägezellen mit Gewindestangenaufhängung Querlenker PR 6143/8× Die tragende Konstruktion der Waage (und damit der Wägezellen) sowie der Behälter müssen gegenüber den vorgegebenen Lasten unnachgiebig, waagerecht (Wasserwaage!) und eben sein. -
Seite 9: Wahl Der Nennlast
3 Aufbauempfehlungen S-Typ Zuglast-Wägezelle PR 6246 Wahl der Nennlast Besteht die Gefahr der (auch nur kurzzeitigen) Überschreitung der Grenzlast E (z.B. durch fallende Lasten), ist eine mechanische Begrenzung in Lastrichtung erforderlich. Lasten, die die Grenzlast E der Wägezelle überschreiten, können zur Veränderung der Kenndaten oder zur Beschädigung der Wägezelle führen. -
Seite 10: Spezifikation
S-Typ Zuglast-Wägezelle PR 6246 4 Spezifikation 4 Spezifikation Lieferumfang der Wägezelle Pos. Bezeichnung Flexible Kupferleitung Wägezelle Folgende Positionen sind ohne Abbildung: Kurzanleitung Kalibrierzertifikat Nur bei Ex-Wägezellen: Sicherheitshinweise für Ex-Wägezellen Allgemeine Informationen Material Wägezelle Rostfreier Edelstahl 1.4542 nach DIN EN 10088-3 Schutz gegen Umwelt- Hermetisch verschlossen durch Verschweißen. -
Seite 11: Mögliche Kennzeichnung Der Wägezelle Für Den Ex-Bereich
4 Spezifikation S-Typ Zuglast-Wägezelle PR 6246 Umgebungstemperatur siehe Zusatzinformationen "Sicherheitshinweise für Ex-Wägezellen" im Ex-Bereich Kabeldurchmesser 5 mm Kabellänge Kabelquerschnitt 4×0,35 mm Biegeradius Kabel ≥25 mm bei fester Verlegung ≥75 mm bei flexibler Verlegung Material Kabelmantel thermoplastisches Elastomer (TPE) Farbe Kabelmantel grau (Standardausführung) -
Seite 12: Abmessungen
S-Typ Zuglast-Wägezelle PR 6246 4 Spezifikation 4.4 Abmessungen alle Abmessungen in mm Modell A [mm] B [mm] C [mm] D [mm] E [mm] PR 6246/12…52 PR 6246/13…33 M20×1,5 Bestellinformationen Modell Nennlast PR 6246/12 100 kg ..D1/D1E PR 6246/22 200 kg ..D1/D1E/C3/C3E/C6/C6E... - Seite 13 Isolationswiderstand zwischen Innenschaltung und >5000 MΩ Gehäuse, U = 100 V Isolationsfestigkeit zwischen Schaltung und Gehäu- se (nur für PR 6246/..E) NB der Speisespan- Nennbereich unter Einhaltung 4…24 nung der technischen Daten Max. Speisespannung Dauerbetrieb ohne Schaden für PR 6246/..E:...
- Seite 14 S-Typ Zuglast-Wägezelle PR 6246 4 Spezifikation Bezeichnung Beschreibung Abk. Einheit Lagerungs- ohne elektrische und mechani- -40…+95 °C temperaturbereich sche Beanspruchung Vibrationsfestigkeit Beständigkeit gegen Schwin- 20 g, 100 h, 10…150 Hz gungen (IEC 60068-2-6-Fc) Umgebungsdruck- Umgebungsdruckeinfluss auf ≤0,005 ≤0,0025 ≤0,0025 % C...
-
Seite 15: Installation
5 Installation S-Typ Zuglast-Wägezelle PR 6246 Installation Sicherheitshinweise ACHTUNG Durch die Zelle fließender Schweiß- oder Blitzstrom kann zu Beschädigungen führen. Vor dem Einbau der Wägezellen müssen alle Schweißarbeiten an der Wägeeinrichtung beendet sein. Unmittelbar beim Einbau die Wägezelle mit einer flexiblen Kupferleitung (im Lieferumfang enthalten, siehe Kapitel 4.1) überbrücken. -
Seite 16: Gewindestangenaufhängung
S-Typ Zuglast-Wägezelle PR 6246 5 Installation Gewindestangenaufhängung Die Gelenkkopf-Einbausätze dienen der Aufhängung von Wägeobjekten an Wägezellen PR 6246, siehe Kapitel 11.2.1. Hinweis: Weitere Informationen siehe Installationshandbuch der Gelenkkopf-Einbausätze. Eine weitere Montagemöglichkeit besteht darin, die Wägezelle mit genormten handelsüblichen Schrauben oder Gewindestangen der Festigkeitsklasse 5.8 zu montieren, deren Materialstärke nicht geringer ist als der Kerndurchmesser des... -
Seite 17: Montagebohrung
5 Installation S-Typ Zuglast-Wägezelle PR 6246 Montagebohrung 5.3.1 Maximale Einschraubtiefe in die Gewindebohrung und Anzugsmomente Laststufe max. Einschraubtiefe Anzugsmoment 100…300 kg 11,0 mm 60 Nm 500 kg 9,5 mm 60 Nm 1 t, 2 t 24,0 mm 320 Nm 22,5 mm 320 Nm 5.3.2... -
Seite 18: Anschluss
S-Typ Zuglast-Wägezelle PR 6246 6 Anschluss Anschluss Allgemeine Hinweise Kabelende vor Verschmutzung schützen. Feuchtigkeit darf nicht in das offene Kabelende dringen. Das Wägezellenkabel nicht kürzen. Das vorbereitete Ende anschließen und die überschüssige Länge aufrollen. Der Schirm des Wägezellenkabels und der Schirm des Verbindungskabels dürfen nicht im Kabelverbindungskasten angeschlossen werden, wenn ein beidseitiges Anschließen entsprechend der Vorschriften für die Installation im Ex-Bereich nicht... -
Seite 19: Wägezelle
6 Anschluss S-Typ Zuglast-Wägezelle PR 6246 Wägezelle Farbcode grün blau grau rd = + supply/LC in + Speisespannung/+ Wägezelleneingang gn = + meas./LC out + Messspannung/+ Wägezellenausgang bu = - supply/LC in - Speisespannung/- Wägezelleneingang gy = - meas./LC out - Messspannung/–... -
Seite 20: Kabelverbindungen
S-Typ Zuglast-Wägezelle PR 6246 6 Anschluss Kabelverbindungen Hinweis: Alle Bauteile sind nur schematisch dargestellt. Farbcode schwarz blau grün grau weiß DE-18 Minebea Intec... - Seite 21 6 Anschluss S-Typ Zuglast-Wägezelle PR 6246 Anschlussbeispiel Minebea Intec DE-19...
-
Seite 22: Vorbereitung Zur Justierung
Hinweis: Justierung des Wägesystems siehe Handbuch des entsprechendenden Auswertegerätes. Smart Calibration Wir empfehlen beim Einsatz von Minebea Intec Geräten immer zunächst die "SmartCalibration" zu benutzen. Dabei werden alle notwendigen Werte dem mitgelieferten Kalibrierzertifikat (Calibration Certificate) entnommen. Im Auswertegerät unter [Hysteresefehler] - [spezifiziert] / [Hysteresis error] - [specified] werden für [Korrektur A]/[Correction A] und [Korrektur B]/[Correction B]... -
Seite 23: Fehlersuche
8 Fehlersuche S-Typ Zuglast-Wägezelle PR 6246 Fehlersuche Allgemeine Hinweise Wenn nach Inbetriebnahme und Justierung falsche bzw. nicht reproduzierbare Werte gemessen werden, ermöglichen die folgenden Hinweise eine erste Diagnose und Abhilfe. Sichtprüfung Bauteil Mögliche Fehler Wägeobjekt Sind alle Rohre, Schläuche und Kabel frei von Kraftnebenschlüssen? Sind die Anschlüsse biegeweich und horizontal angekoppelt? -
Seite 24: Isolationswiderstand Der Wägezelle Überprüfen
S-Typ Zuglast-Wägezelle PR 6246 8 Fehlersuche Eingangswiderstand Ausgangswiderstand (rote Ader, blaue Ader) (grüne Ader, graue Ader) 650 Ω ±6 Ω 610 Ω ±1 Ω C3, C6 650 Ω ±6 Ω 610 Ω ±0,5 Ω 8.3.3 Isolationswiderstand der Wägezelle überprüfen ACHTUNG Mögliche Zerstörung der Wägezelle... -
Seite 25: Wartung/Reparatur/Reinigung
/Einsatzbedingungen. Das Fett dient auch als Verschleißschutz (niedrige Reibungszustände). Reparatur Die Wägezelle PR 6246 ist, soweit es die hohe Messgenauigkeit erlaubt, robust gebaut und weist eine hohe Zuverlässigkeit auf. Ist dennoch eine Wägezelle elektrisch oder mechanisch defekt, muss sie ausgewechselt werden. -
Seite 26: Entsorgung
S-Typ Zuglast-Wägezelle PR 6246 10 Entsorgung 10 Entsorgung Wird die Verpackung nicht mehr benötigt, ist diese der örtlichen Abfallentsorgung, bzw. einem anerkanntem Entsorger oder einer Sammelstelle zuzuführen. Die Verpackung besteht zu einem Großteil aus umweltfreundlichen Materialien, die als Sekundärrohstoffe dienen können. -
Seite 27: Ersatzteile Und Zubehör
11 Ersatzteile und Zubehör S-Typ Zuglast-Wägezelle PR 6246 11 Ersatzteile und Zubehör 11.1 Ersatzteile Pos. Bezeichnung Laststufe Bestell-Nr. Flexible Kupferleitung, 250 mm lang 5312 321 28056 Satz Kugelscheibe mit Kegelpfanne M12 100…500 kg 5322 310 10165 Satz Kugelscheibe mit Kegelpfanne M20×1,5 1…3 t... -
Seite 28: Kabelverbindungskästen
Es wird die Verwendung folgender Kabelverbindungskästen empfohlen: Pos. Bezeichnung Bestell-Nr. PR 6130/04N (Aluminium, 1…4 Wägezellen, IP67; nicht für PR 6246/..E) 9405 361 30044 PR 6130/08 (Polycarbonat, 1…8 Wägezellen, IP65; nicht für PR 6246/..E) 9405 361 30084 PR 6130/34Sa (1.4301, 1…4 Wägezellen, IP68, IP69, eichfähig; nicht für 9405 361 30344 PR 6246/..E) -
Seite 29: Zertifikate/Sicherheitshinweise/Anschlusszeichnung
12 Zertifikate/Sicherheitshinweise/Anschlusszeichnung S-Typ Zuglast-Wägezelle PR 6246 12 Zertifikate/Sicherheitshinweise/Anschlusszeichnung Lfd. Nr. Bezeichnung Dokument-Nr. siehe Kapitel EC-Type Examination Certificate BVS 16 ATEX E 005 12.1 Certificate of Conformity IECEx BVS 16.0005 12.2 EU-Type Examination Certificate TÜV 03 ATEX 2301X 12.3 Certificate of Conformity IECEx TUN 17.0025X... -
Seite 30: Bvs 16 Atex E 005
S-Typ Zuglast-Wägezelle PR 6246 12 Zertifikate/Sicherheitshinweise/Anschlusszeichnung 12.1 BVS 16 ATEX E 005 DE-28 Minebea Intec... - Seite 31 12 Zertifikate/Sicherheitshinweise/Anschlusszeichnung S-Typ Zuglast-Wägezelle PR 6246 Minebea Intec DE-29...
- Seite 32 S-Typ Zuglast-Wägezelle PR 6246 12 Zertifikate/Sicherheitshinweise/Anschlusszeichnung DE-30 Minebea Intec...
- Seite 33 12 Zertifikate/Sicherheitshinweise/Anschlusszeichnung S-Typ Zuglast-Wägezelle PR 6246 Minebea Intec DE-31...
-
Seite 34: Iecex Bvs 16.0005
S-Typ Zuglast-Wägezelle PR 6246 12 Zertifikate/Sicherheitshinweise/Anschlusszeichnung 12.2 IECEx BVS 16.0005 DE-32 Minebea Intec... - Seite 35 12 Zertifikate/Sicherheitshinweise/Anschlusszeichnung S-Typ Zuglast-Wägezelle PR 6246 Minebea Intec DE-33...
- Seite 36 S-Typ Zuglast-Wägezelle PR 6246 12 Zertifikate/Sicherheitshinweise/Anschlusszeichnung DE-34 Minebea Intec...
- Seite 37 12 Zertifikate/Sicherheitshinweise/Anschlusszeichnung S-Typ Zuglast-Wägezelle PR 6246 Minebea Intec DE-35...
-
Seite 38: Tüv 03 Atex 2301X
S-Typ Zuglast-Wägezelle PR 6246 12 Zertifikate/Sicherheitshinweise/Anschlusszeichnung 12.3 TÜV 03 ATEX 2301X DE-36 Minebea Intec... - Seite 39 12 Zertifikate/Sicherheitshinweise/Anschlusszeichnung S-Typ Zuglast-Wägezelle PR 6246 Minebea Intec DE-37...
- Seite 40 S-Typ Zuglast-Wägezelle PR 6246 12 Zertifikate/Sicherheitshinweise/Anschlusszeichnung DE-38 Minebea Intec...
- Seite 41 12 Zertifikate/Sicherheitshinweise/Anschlusszeichnung S-Typ Zuglast-Wägezelle PR 6246 Minebea Intec DE-39...
- Seite 42 S-Typ Zuglast-Wägezelle PR 6246 12 Zertifikate/Sicherheitshinweise/Anschlusszeichnung DE-40 Minebea Intec...
- Seite 43 12 Zertifikate/Sicherheitshinweise/Anschlusszeichnung S-Typ Zuglast-Wägezelle PR 6246 Minebea Intec DE-41...
-
Seite 44: Iecex Tun 17.0025X
S-Typ Zuglast-Wägezelle PR 6246 12 Zertifikate/Sicherheitshinweise/Anschlusszeichnung 12.4 IECEx TUN 17.0025X DE-42 Minebea Intec... - Seite 45 12 Zertifikate/Sicherheitshinweise/Anschlusszeichnung S-Typ Zuglast-Wägezelle PR 6246 Minebea Intec DE-43...
- Seite 46 S-Typ Zuglast-Wägezelle PR 6246 12 Zertifikate/Sicherheitshinweise/Anschlusszeichnung DE-44 Minebea Intec...
- Seite 47 12 Zertifikate/Sicherheitshinweise/Anschlusszeichnung S-Typ Zuglast-Wägezelle PR 6246 Minebea Intec DE-45...
-
Seite 48: Min16Atex001X
S-Typ Zuglast-Wägezelle PR 6246 12 Zertifikate/Sicherheitshinweise/Anschlusszeichnung 12.5 MIN16ATEX001X DE-46 Minebea Intec... - Seite 49 12 Zertifikate/Sicherheitshinweise/Anschlusszeichnung S-Typ Zuglast-Wägezelle PR 6246 Minebea Intec DE-47...
-
Seite 50: Fm17Ca0138
S-Typ Zuglast-Wägezelle PR 6246 12 Zertifikate/Sicherheitshinweise/Anschlusszeichnung 12.6 FM17CA0138 DE-48 Minebea Intec... - Seite 51 12 Zertifikate/Sicherheitshinweise/Anschlusszeichnung S-Typ Zuglast-Wägezelle PR 6246 Minebea Intec DE-49...
- Seite 52 S-Typ Zuglast-Wägezelle PR 6246 12 Zertifikate/Sicherheitshinweise/Anschlusszeichnung DE-50 Minebea Intec...
-
Seite 53: Fm17Us0276
12 Zertifikate/Sicherheitshinweise/Anschlusszeichnung S-Typ Zuglast-Wägezelle PR 6246 12.7 FM17US0276 Minebea Intec DE-51... - Seite 54 S-Typ Zuglast-Wägezelle PR 6246 12 Zertifikate/Sicherheitshinweise/Anschlusszeichnung DE-52 Minebea Intec...
- Seite 55 12 Zertifikate/Sicherheitshinweise/Anschlusszeichnung S-Typ Zuglast-Wägezelle PR 6246 Minebea Intec DE-53...
- Seite 56 S-Typ Zuglast-Wägezelle PR 6246 12 Zertifikate/Sicherheitshinweise/Anschlusszeichnung 12.8 4012 101 5688 DE-54 Minebea Intec...
-
Seite 57: Meu17036
12 Zertifikate/Sicherheitshinweise/Anschlusszeichnung S-Typ Zuglast-Wägezelle PR 6246 12.9 MEU17036 Minebea Intec DE-55... - Seite 58 S-Typ Zuglast-Wägezelle PR 6246 12 Zertifikate/Sicherheitshinweise/Anschlusszeichnung DE-56 Minebea Intec...
- Seite 59 12 Zertifikate/Sicherheitshinweise/Anschlusszeichnung S-Typ Zuglast-Wägezelle PR 6246 Minebea Intec DE-57...
- Seite 60 S-Typ Zuglast-Wägezelle PR 6246 12 Zertifikate/Sicherheitshinweise/Anschlusszeichnung DE-58 Minebea Intec...
- Seite 61 12 Zertifikate/Sicherheitshinweise/Anschlusszeichnung S-Typ Zuglast-Wägezelle PR 6246 Minebea Intec DE-59...
- Seite 62 S-Typ Zuglast-Wägezelle PR 6246 12 Zertifikate/Sicherheitshinweise/Anschlusszeichnung DE-60 Minebea Intec...
-
Seite 63: Ru Д-De.a301.B.05345
12 Zertifikate/Sicherheitshinweise/Anschlusszeichnung S-Typ Zuglast-Wägezelle PR 6246 12.10 RU Д-DE.A301.B.05345 Minebea Intec DE-61... -
Seite 64: R60/2000-Nl1-17.63
S-Typ Zuglast-Wägezelle PR 6246 12 Zertifikate/Sicherheitshinweise/Anschlusszeichnung 12.11 R60/2000-NL1-17.63 DE-62 Minebea Intec... - Seite 65 12 Zertifikate/Sicherheitshinweise/Anschlusszeichnung S-Typ Zuglast-Wägezelle PR 6246 Minebea Intec DE-63...
-
Seite 66: Tc11180
S-Typ Zuglast-Wägezelle PR 6246 12 Zertifikate/Sicherheitshinweise/Anschlusszeichnung 12.12 TC11180 DE-64 Minebea Intec... - Seite 67 12 Zertifikate/Sicherheitshinweise/Anschlusszeichnung S-Typ Zuglast-Wägezelle PR 6246 Minebea Intec DE-65...
- Seite 68 S-Typ Zuglast-Wägezelle PR 6246 12 Zertifikate/Sicherheitshinweise/Anschlusszeichnung DE-66 Minebea Intec...
- Seite 69 12 Zertifikate/Sicherheitshinweise/Anschlusszeichnung S-Typ Zuglast-Wägezelle PR 6246 Minebea Intec DE-67...
- Seite 70 S-Typ Zuglast-Wägezelle PR 6246 12 Zertifikate/Sicherheitshinweise/Anschlusszeichnung 12.13 17-129 DE-68 Minebea Intec...
- Seite 71 12 Zertifikate/Sicherheitshinweise/Anschlusszeichnung S-Typ Zuglast-Wägezelle PR 6246 Minebea Intec DE-69...
- Seite 72 S-Typ Zuglast-Wägezelle PR 6246 12 Zertifikate/Sicherheitshinweise/Anschlusszeichnung DE-70 Minebea Intec...
- Seite 73 12 Zertifikate/Sicherheitshinweise/Anschlusszeichnung S-Typ Zuglast-Wägezelle PR 6246 12.14 10046 Minebea Intec DE-71...
- Seite 74 Published by Minebea Intec GmbH | Meiendorfer Strasse 205 A | 22145 Hamburg, Germany Phone: +49.40.67960.303 | Email: info@minebea-intec.com www.minebea-intec.com...
