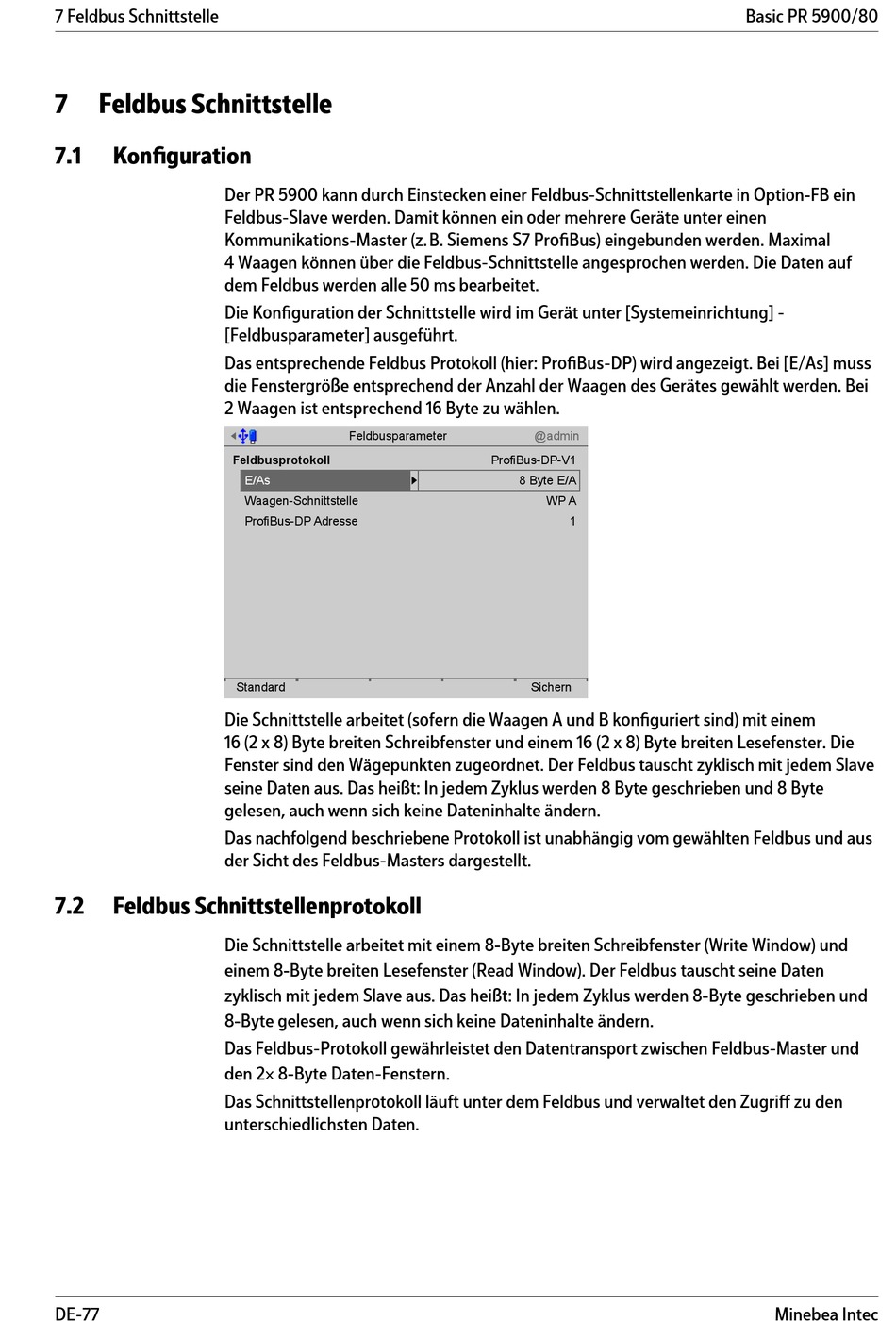

7 Feldbus Schnittstelle
7
Feldbus Schnittstelle
7.1
Konfiguration
7.2
Feldbus Schnittstellenprotokoll
DE-77
Der PR 5900 kann durch Einstecken einer Feldbus-Schnittstellenkarte in Option‑FB ein
Feldbus-Slave werden. Damit können ein oder mehrere Geräte unter einen
Kommunikations-Master (z.B. Siemens S7 ProfiBus) eingebunden werden. Maximal
4 Waagen können über die Feldbus-Schnittstelle angesprochen werden. Die Daten auf
dem Feldbus werden alle 50 ms bearbeitet.
Die Konfiguration der Schnittstelle wird im Gerät unter [Systemeinrichtung] -
[Feldbusparameter] ausgeführt.
Das entsprechende Feldbus Protokoll (hier: ProfiBus-DP) wird angezeigt. Bei [E/As] muss
die Fenstergröße entsprechend der Anzahl der Waagen des Gerätes gewählt werden. Bei
2 Waagen ist entsprechend 16 Byte zu wählen.
Feldbusparameter
Feldbusprotokoll
E/As
Waagen-Schnittstelle
ProfiBus-DP Adresse
Standard
Die Schnittstelle arbeitet (sofern die Waagen A und B konfiguriert sind) mit einem
16 (2 x 8) Byte breiten Schreibfenster und einem 16 (2 x 8) Byte breiten Lesefenster. Die
Fenster sind den Wägepunkten zugeordnet. Der Feldbus tauscht zyklisch mit jedem Slave
seine Daten aus. Das heißt: In jedem Zyklus werden 8 Byte geschrieben und 8 Byte
gelesen, auch wenn sich keine Dateninhalte ändern.
Das nachfolgend beschriebene Protokoll ist unabhängig vom gewählten Feldbus und aus
der Sicht des Feldbus-Masters dargestellt.
Die Schnittstelle arbeitet mit einem 8‑Byte breiten Schreibfenster (Write Window) und
einem 8‑Byte breiten Lesefenster (Read Window). Der Feldbus tauscht seine Daten
zyklisch mit jedem Slave aus. Das heißt: In jedem Zyklus werden 8‑Byte geschrieben und
8‑Byte gelesen, auch wenn sich keine Dateninhalte ändern.
Das Feldbus-Protokoll gewährleistet den Datentransport zwischen Feldbus-Master und
den 2× 8‑Byte Daten-Fenstern.
Das Schnittstellenprotokoll läuft unter dem Feldbus und verwaltet den Zugriff zu den
unterschiedlichsten Daten.
@admin
ProfiBus-DP-V1
8 Byte E/A
WP A
1
Sichern
Basic PR 5900/80
