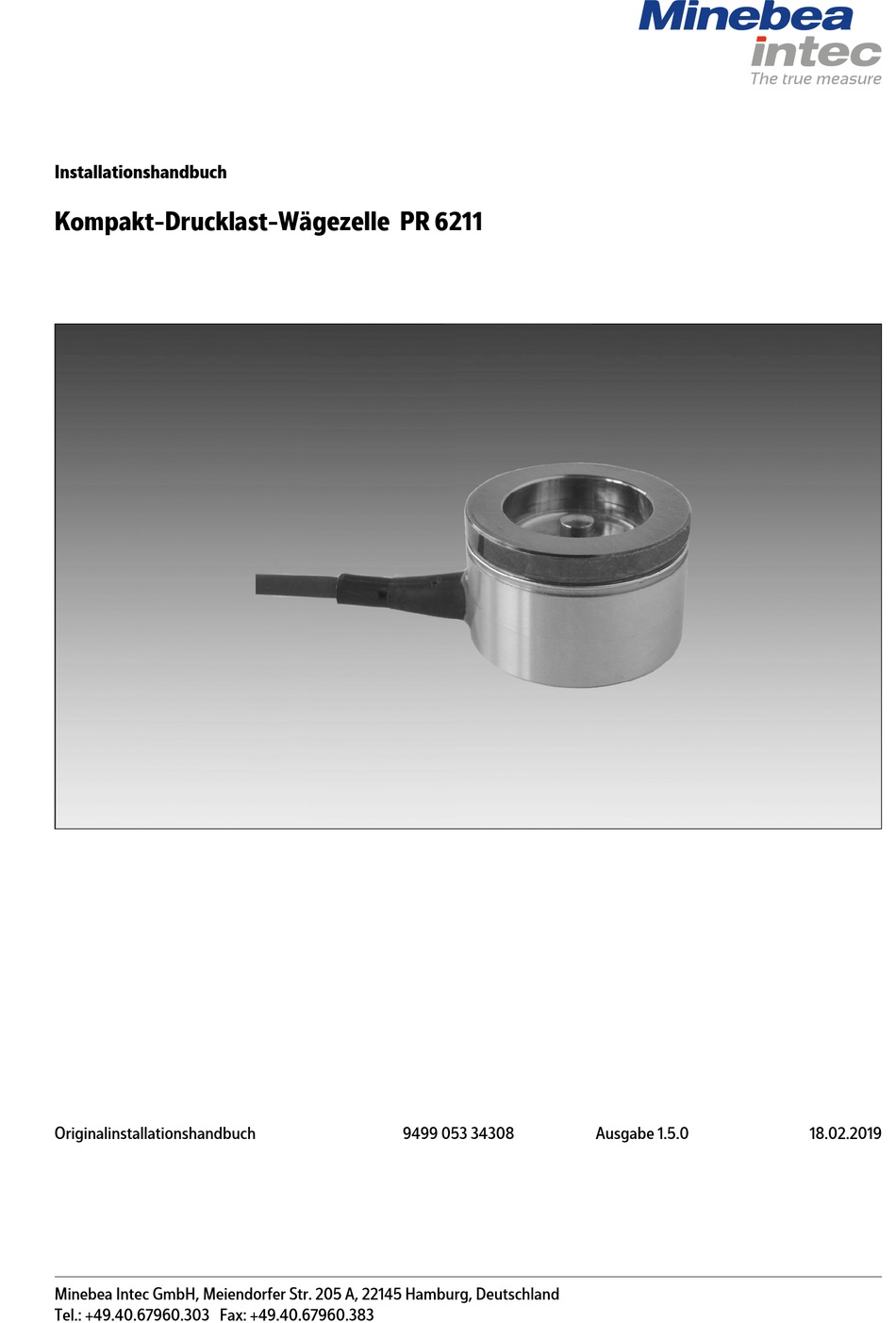

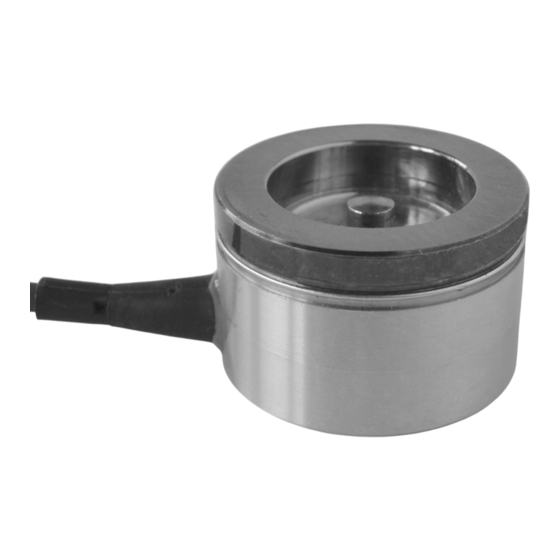

- Seite 1 Installationshandbuch Kompakt-Drucklast-Wägezelle PR 6211 Originalinstallationshandbuch 9499 053 34308 Ausgabe 1.5.0 18.02.2019 Minebea Intec GmbH, Meiendorfer Str. 205 A, 22145 Hamburg, Deutschland Tel.: +49.40.67960.303 Fax: +49.40.67960.383...
- Seite 2 Vorwort Unbedingt beachten! Alle Angaben in diesem Dokument sind – soweit nicht gesetzlich vorgegeben – unverbindlich für Minebea Intec und stehen unter Änderungsvorbehalt. Die Bedienung/Installation des Produktes darf nur von geschultem, fach- und sachkundigem Personal durchgeführt werden. Bei Schriftwechsel über dieses Produkt bitte Typ, Bezeichnung und Versionsnummer/Seriennummer sowie alle mit dem Produkt in Zusammenhang stehenden Lizenznummern angeben.
-
Seite 3: Inhaltsverzeichnis
Kompakt-Drucklast-Wägezelle PR 6211 Inhaltsverzeichnis Inhaltsverzeichnis Einleitung ............................3 Lesen Sie das Handbuch............................3 So sehen Handlungsanweisungen aus........................3 So sehen Listen aus ..............................3 So sehen Menüs und Softkeys aus........................... 3 So sehen Sicherheitshinweise aus ........................... 3 Hotline ..................................4 Sicherheitshinweise .......................... - Seite 4 Kompakt-Drucklast-Wägezelle PR 6211 Inhaltsverzeichnis Messtechnische Prüfungen............................. 18 8.3.1 Nullsignal der Wägezelle überprüfen ......................18 8.3.2 DMS Brückenschaltung der Wägezelle überprüfen ................. 18 8.3.3 Isolationswiderstand der Wägezelle überprüfen..................19 8.3.4 Isolationswiderstand des Verbindungskabels überprüfen ..............19 Wartung/Reparatur/Reinigung ......................20 Wartung ..................................20 Reparatur ...................................20 Reinigung...................................20...
-
Seite 5: Einleitung
1 Einleitung Kompakt-Drucklast-Wägezelle PR 6211 Einleitung Lesen Sie das Handbuch Lesen Sie das Handbuch aufmerksam und vollständig durch, bevor Sie mit dem Produkt arbeiten. Dieses Handbuch ist Teil des Produktes. Bewahren Sie es gut erreichbar und sicher auf. So sehen Handlungsanweisungen aus 1. -
Seite 6: Hotline
Kompakt-Drucklast-Wägezelle PR 6211 1 Einleitung VORSICHT Warnung vor Personenschäden. VORSICHT vor möglicher eintretender Situation mit leichten, reversiblen Verletzungen als Folge, wenn die entsprechenden Vorsichtsmaßnahmen nicht getroffen werden. Entsprechende Vorsichtsmaßnahmen ergreifen. ACHTUNG Warnung vor Sach- und/oder Umweltschäden. ACHTUNG vor möglicher eintretender Situation mit Sach- und/oder Umweltschäden als Folge, wenn die entsprechenden Vorsichtsmaßnahmen nicht getroffen werden. -
Seite 7: Sicherheitshinweise
Um diesen Zustand zu erhalten und einen gefahrlosen Betrieb sicherzustellen, muss der Anwender die Hinweise und Warnvermerke dieser Dokumentation befolgen. Bestimmungsgemäße Verwendung Die Wägezelle PR 6211 ist speziell für die Verwiegung von Silos und Prozessbehältern konzipiert. Die Wägezelle PR 6211 darf nur bestimmungsgemäß für Wägeaufgaben eingesetzt werden. -
Seite 8: Aufbauempfehlungen
Kompakt-Drucklast-Wägezelle PR 6211 3 Aufbauempfehlungen Aufbauempfehlungen Anordnung der Wägezellen und Fesselungen Beispiele: Legende Diesen Punkt nicht fesseln. Lenker Lasteinleitung mögliche Bewegungsrichtung Minebea Intec DE-6... -
Seite 9: Zusätzliche Abhebesicherung
3 Aufbauempfehlungen Kompakt-Drucklast-Wägezelle PR 6211 Der Unterbau der Waage (und damit der Wägezellen) sowie der Behälter müssen gegenüber den vorgegebenen Lasten unnachgiebig, waagerecht (Wasserwaage!) und eben sein. Behälter sollten vorzugsweise auf 3 Wägezellen, Plattformen auf 4 bzw. 6 Wägezellen gesetzt werden (siehe Abbildung). -
Seite 10: Überlastsicherung
Lasten), ist eine mechanische Begrenzung in Lastrichtung erforderlich oder eine entsprechende Gummidämpfung (Elastomerlager) vorzusehen, siehe Kapitel 11.2.1. Die Wägezellen PR 6211 (30…300 kg) verfügen über eine eingebaute Überlastsicherung. Diese bewirkt bei Überlastung der Wägezelle um mehr als 150 % der Nennlast eine deutliche Abflachung der Kennlinie. -
Seite 11: Spezifikation
4 Spezifikation Kompakt-Drucklast-Wägezelle PR 6211 4 Spezifikation Lieferumfang der Wägezelle Pos. Bezeichnung Flexible Kupferleitung Wägezelle Druckstück Folgende Positionen sind ohne Abbildung: Kurzanleitung/Installationshandbuch Zertifikat Allgemeine Informationen Material (Sensor) Rostfreier Edelstahl 1.4542 nach DIN EN 10088-3 Schutz gegen Umwelt- Hermetisch verschlossen durch Verschweißen. -
Seite 12: Mögliche Kennzeichnung Der Wägezelle Für Den Ex-Bereich
Zertifikat-Nr. für II 3G Ex nA IIC T6 Gc MIN17ATEX005X alle PR 6211 ohne /..E II 3D Ex tc IIIC T85 °C Dc MIN17ATEX005X alle PR 6211 ohne /..E IS CL I, II, III, DIV 1, GP A, B, C, D, E, F, G Entity - FM17US0276 alle PR 6211 ohne /..E... -
Seite 13: Bestellinformationen
4 Spezifikation Kompakt-Drucklast-Wägezelle PR 6211 Bestellinformationen Modell Nennlast Verpackung Gewicht Brutto/Netto PR 6211/31 30 kg ..D1 230×165×65 mm 0,31 kg/0,14 kg PR 6211/51 50 kg ..D1 230×165×65 mm 0,31 kg/0,14 kg PR 6211/12 100 kg ..D1 230×165×65 mm 0,31 kg/0,14 kg... - Seite 14 Kompakt-Drucklast-Wägezelle PR 6211 4 Spezifikation Bezeichnung Beschreibung Abk. Einheit Temp.-Koeffizient des max. Änderung von C pro 10 K im B <0,03 /10 K Kennwertes C Ω Eingangswiderstand zwischen den Speiseanschlüssen 1300 ±12 Ω Ausgangswiderstand zwischen den Messanschlüssen 1200 ±2 Isolationswiderstand zwischen Innenschaltung und Gehäuse,...
-
Seite 15: Installation
5 Installation Kompakt-Drucklast-Wägezelle PR 6211 Installation Sicherheitshinweise ACHTUNG Durch die Zelle fließender Schweiß- oder Blitzstrom kann zu Beschädigungen führen. Vor dem Einbau der Wägezellen müssen alle Schweißarbeiten an der Wägeeinrichtung beendet sein. Unmittelbar beim Einbau die Wägezelle mit einer flexiblen Kupferleitung (im Lieferumfang enthalten, siehe Kapitel 4.1) überbrücken. -
Seite 16: Anschluss
Kompakt-Drucklast-Wägezelle PR 6211 6 Anschluss Anschluss Allgemeine Hinweise ACHTUNG Das Kabelende der Wägezelle ist durch eine Schutzhülle vor Verschmutzung und Feuchtigkeit geschützt. Die Schutzhülle erst unmittelbar vor dem Anschließen entfernen! Kabelende vor Verschmutzung schützen. Feuchtigkeit darf nicht in das offene Kabelende dringen. -
Seite 17: Kabelverbindungen
6 Anschluss Kompakt-Drucklast-Wägezelle PR 6211 Kabelverbindungen Hinweis: Alle Bauteile sind nur schematisch dargestellt. Farbcode schwarz blau grün grau weiß DE-15 Minebea Intec... -
Seite 18: Vorbereitung Zur Justierung
Hinweis: Justierung des Wägesystems siehe Handbuch des entsprechendenden Auswertegerätes. Smart Calibration Wir empfehlen beim Einsatz von Minebea Intec Geräten immer zunächst die "SmartCalibration" zu benutzen. Dabei werden alle notwendigen Werte dem mitgelieferten Kalibrierzertifikat (Calibration Certificate) entnommen. Im Auswertegerät unter [Hysteresefehler] - [spezifiziert] / [Hysteresis error] - [specified] werden für [Korrektur A]/[Correction A] und [Korrektur B]/[Correction B]... -
Seite 19: Mechanischer Höhenausgleich
7 Vorbereitung zur Justierung Kompakt-Drucklast-Wägezelle PR 6211 Mechanischer Höhenausgleich Damit die Wägezellen möglichst gleichmäßig belastet werden, ist bei Systemen mit mehr als 3 Wägezellen vor der Justierung ein Höhenausgleich vorzunehmen. Vorgehensweise: Die Wägezellen der Waagenkonstruktion mit der Totlast (z.B. leerer Behälter) belasten. -
Seite 20: Fehlersuche
Kompakt-Drucklast-Wägezelle PR 6211 8 Fehlersuche Fehlersuche Allgemeine Hinweise Wenn nach Inbetriebnahme und Justierung falsche bzw. nicht reproduzierbare Werte gemessen werden, ermöglichen die folgenden Hinweise eine erste Diagnose und Abhilfe. Sichtprüfung Bauteil Mögliche Fehler Wägeobjekt Sind alle Rohre, Schläuche und Kabel frei von Kraftnebenschlüssen? Sind die Anschlüsse biegeweich und horizontal angekoppelt? -
Seite 21: Isolationswiderstand Der Wägezelle Überprüfen
8 Fehlersuche Kompakt-Drucklast-Wägezelle PR 6211 Max. Prüfspannung Standardausführung 32 V DC Eingangswiderstand Ausgangswiderstand (rote Ader, blaue Ader) (grüne Ader, graue Ader) 1300 Ω ±12 Ω 1200 Ω ±2 Ω 8.3.3 Isolationswiderstand der Wägezelle überprüfen ACHTUNG Mögliche Zerstörung der Wägezelle Prüfspannung nie zwischen zwei Adern des Wägezellenkabels legen. -
Seite 22: Wartung/Reparatur/Reinigung
In aggressiver Umgebung kann die Wägezelle großflächig mit Off-Shore Allwetterschutzspray eingesprüht werden. Reparatur Die Wägezelle PR 6211 ist, soweit es die hohe Messgenauigkeit erlaubt, robust gebaut und weist eine hohe Zuverlässigkeit auf. Ist dennoch eine Wägezelle elektrisch oder mechanisch defekt, muss sie ausgewechselt werden. -
Seite 23: Entsorgung
10 Entsorgung Kompakt-Drucklast-Wägezelle PR 6211 10 Entsorgung Wird die Verpackung nicht mehr benötigt, ist diese der örtlichen Abfallentsorgung, bzw. einem anerkanntem Entsorger oder einer Sammelstelle zuzuführen. Die Verpackung besteht zu einem Großteil aus umweltfreundlichen Materialien, die als Sekundärrohstoffe dienen können. -
Seite 24: Ersatzteile Und Zubehör
Kompakt-Drucklast-Wägezelle PR 6211 11 Ersatzteile und Zubehör 11 Ersatzteile und Zubehör 11.1 Ersatzteile Pos. Bezeichnung Laststufe Bestell-Nr. Flexible Kupferleitung, 100 mm lang 5312 321 28055 Druckstück (D1) 5312 693 98068 30…300 kg 11.2 Zubehör 11.2.1 Einbausätze Für den Einbau der Wägezelle wird die Verwendung folgender Einbausätze/Lager empfohlen: Pos. -
Seite 25: Kabelverbindungskästen
11 Ersatzteile und Zubehör Kompakt-Drucklast-Wägezelle PR 6211 11.2.3 Kabelverbindungskästen Es wird die Verwendung folgender Kabelverbindungskästen empfohlen: Pos. Bezeichnung Bestell-Nr. 9405 361 30344 PR 6130/34Sa (1.4301, 1…4 Wägezellen, IP68, IP69, eichfähig) PR 6130/35S (1.4301, 1…4 Wägezellen, IP68, IP69, eichfähig) 9405 361 30354 9405 361 30384 PR 6130/38S (1.4404, 1…8 Wägezellen, IP68, IP69, eichfähig) -
Seite 26: Anhang
Kompakt-Drucklast-Wägezelle PR 6211 12 Anhang 12 Anhang 12.1 Zertifikate/Sicherheitshinweise/Anschlusszeichnung Lfd. Nr. Bezeichnung Dokument-Nr. Manufacturer's Certificate MIN17ATEX005X Certificate of Conformity FM FM17CA0138 FM17US0276 EU-Declaration of Conformity MEU17057 Declaration of Conformity MDC17003 Test Certificate (PTB) D09-96.40 Safety information for Ex-load cells 9499 059 47901... - Seite 28 Published by Minebea Intec GmbH | Meiendorfer Strasse 205 A | 22145 Hamburg, Germany Phone: +49.40.67960.303 | Email: info@minebea-intec.com www.minebea-intec.com...
