Basic PR 5900/80
7.2.1

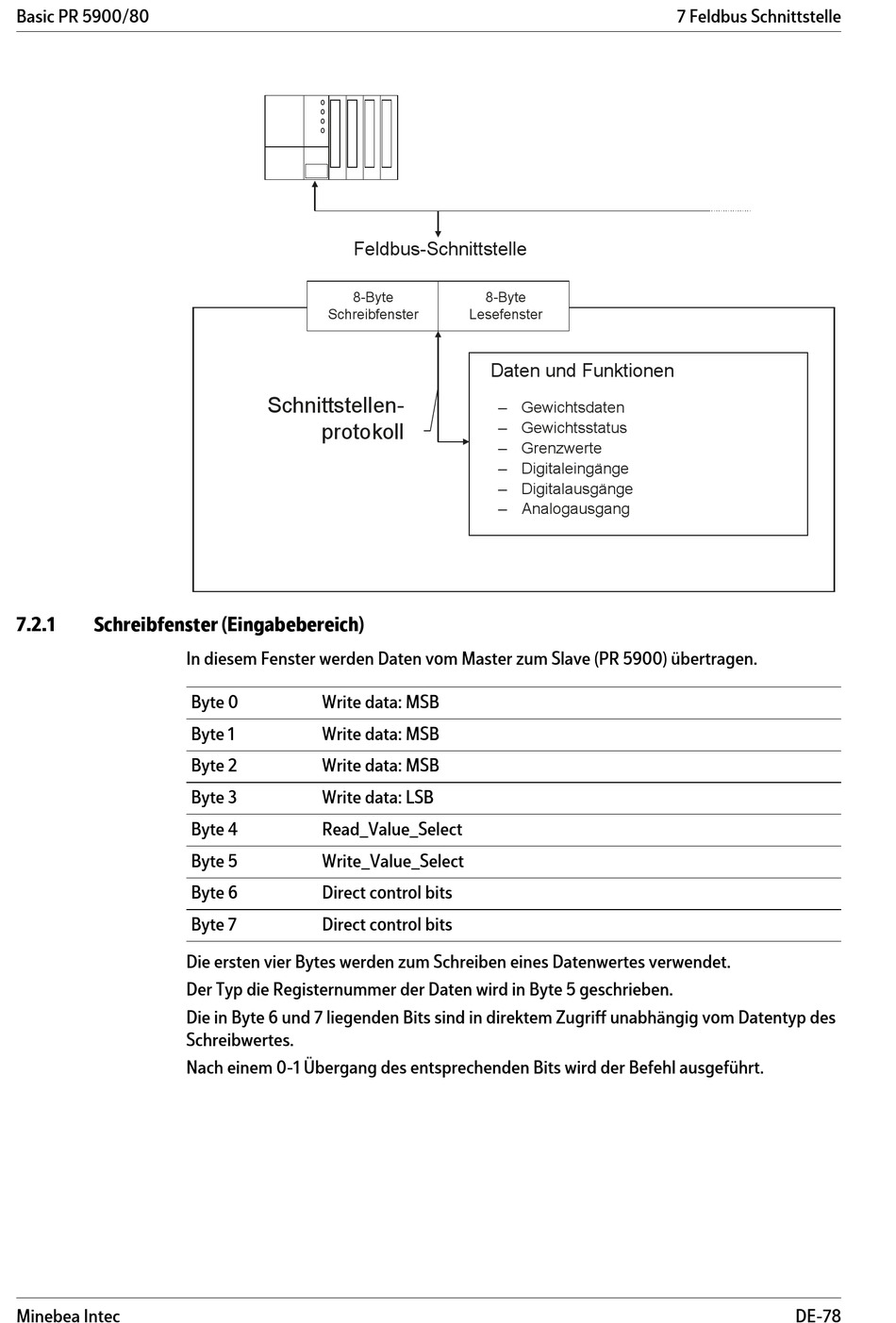

Schreibfenster (Eingabebereich)
Minebea Intec
Feldbus-Schnittstelle
8-Byte
Schreibfenster
Schnittstellen-
protokoll
In diesem Fenster werden Daten vom Master zum Slave (PR 5900) übertragen.
Byte 0
Write data: MSB
Byte 1
Write data: MSB
Byte 2
Write data: MSB
Byte 3
Write data: LSB
Byte 4
Read_Value_Select
Byte 5
Write_Value_Select
Byte 6
Direct control bits
Byte 7
Direct control bits
Die ersten vier Bytes werden zum Schreiben eines Datenwertes verwendet.
Der Typ die Registernummer der Daten wird in Byte 5 geschrieben.
Die in Byte 6 und 7 liegenden Bits sind in direktem Zugriff unabhängig vom Datentyp des
Schreibwertes.
Nach einem 0-1 Übergang des entsprechenden Bits wird der Befehl ausgeführt.
8-Byte
Lesefenster
Daten und Funktionen
– Gewichtsdaten
– Gewichtsstatus
– Grenzwerte
– Digitaleingänge
– Digitalausgänge
– Analogausgang
7 Feldbus Schnittstelle
DE-78
