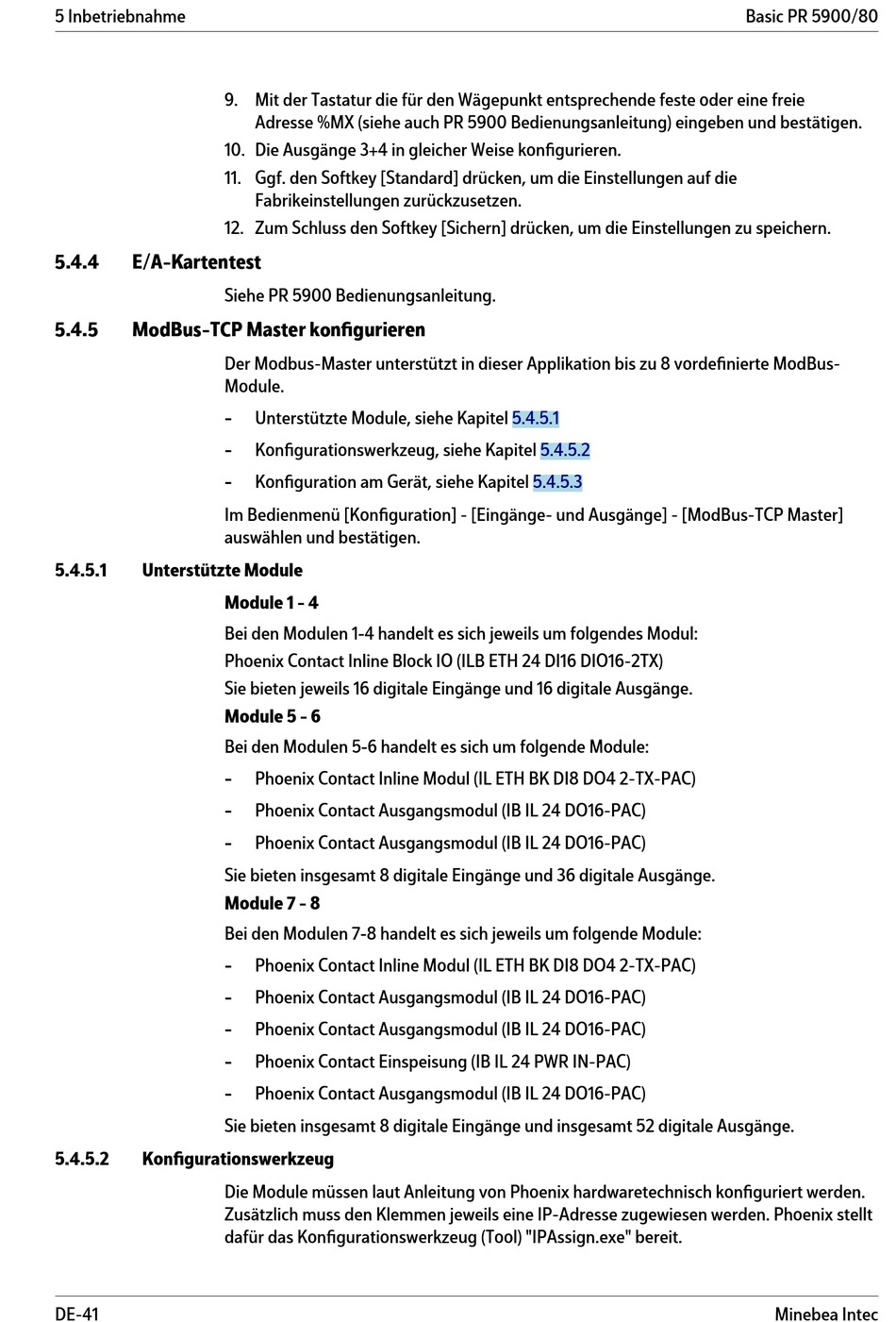

5 Inbetriebnahme
5.4.4
E/A-Kartentest
5.4.5
ModBus-TCP Master konfigurieren
5.4.5.1
Unterstützte Module
5.4.5.2
Konfigurationswerkzeug
DE-41
9. Mit der Tastatur die für den Wägepunkt entsprechende feste oder eine freie
Adresse %MX (siehe auch PR 5900 Bedienungsanleitung) eingeben und bestätigen.
10. Die Ausgänge 3+4 in gleicher Weise konfigurieren.
11. Ggf. den Softkey [Standard] drücken, um die Einstellungen auf die
Fabrikeinstellungen zurückzusetzen.
12. Zum Schluss den Softkey [Sichern] drücken, um die Einstellungen zu speichern.
Siehe PR 5900 Bedienungsanleitung.
Der Modbus-Master unterstützt in dieser Applikation bis zu 8 vordefinierte ModBus-
Module.
-
Unterstützte Module, siehe Kapitel
-
Konfigurationswerkzeug, siehe Kapitel
-
Konfiguration am Gerät, siehe Kapitel
Im Bedienmenü [Konfiguration] - [Eingänge- und Ausgänge] - [ModBus-TCP Master]
auswählen und bestätigen.
Module 1 - 4
Bei den Modulen 1‑4 handelt es sich jeweils um folgendes Modul:
Phoenix Contact Inline Block IO (ILB ETH 24 DI16 DIO16-2TX)
Sie bieten jeweils 16 digitale Eingänge und 16 digitale Ausgänge.
Module 5 - 6
Bei den Modulen 5‑6 handelt es sich um folgende Module:
-
Phoenix Contact Inline Modul (IL ETH BK DI8 DO4 2-TX-PAC)
-
Phoenix Contact Ausgangsmodul (IB IL 24 DO16-PAC)
-
Phoenix Contact Ausgangsmodul (IB IL 24 DO16-PAC)
Sie bieten insgesamt 8 digitale Eingänge und 36 digitale Ausgänge.
Module 7 - 8
Bei den Modulen 7‑8 handelt es sich jeweils um folgende Module:
-
Phoenix Contact Inline Modul (IL ETH BK DI8 DO4 2-TX-PAC)
-
Phoenix Contact Ausgangsmodul (IB IL 24 DO16-PAC)
-
Phoenix Contact Ausgangsmodul (IB IL 24 DO16-PAC)
-
Phoenix Contact Einspeisung (IB IL 24 PWR IN-PAC)
-
Phoenix Contact Ausgangsmodul (IB IL 24 DO16-PAC)
Sie bieten insgesamt 8 digitale Eingänge und insgesamt 52 digitale Ausgänge.
Die Module müssen laut Anleitung von Phoenix hardwaretechnisch konfiguriert werden.
Zusätzlich muss den Klemmen jeweils eine IP-Adresse zugewiesen werden. Phoenix stellt
dafür das Konfigurationswerkzeug (Tool) "IPAssign.exe" bereit.
5.4.5.1
5.4.5.2
5.4.5.3
