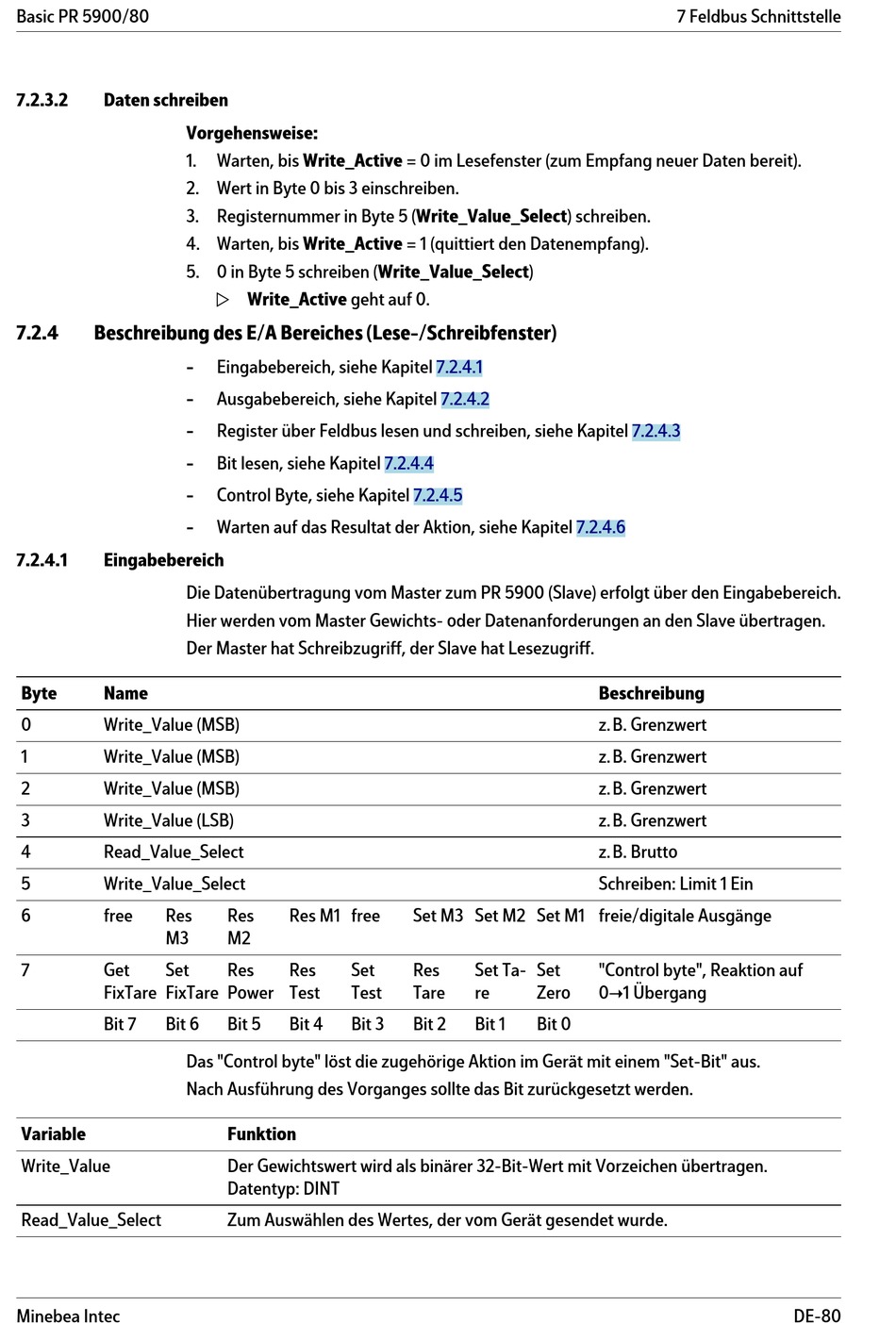

Beschreibung Des E/A Bereiches (Lese-/Schreibfenster); Funktion - Minebea Intec Basic Pr 5900/80 Bedienungsanleitung

Basic PR 5900/80
7.2.3.2 Daten schreiben
7.2.4

Beschreibung des E/A Bereiches (Lese-/Schreibfenster)

7.2.4.1 Eingabebereich
Byte Name
0 Write_Value (MSB)
1 Write_Value (MSB)
2 Write_Value (MSB)
3 Write_Value (LSB)
4 Read_Value_Select
5 Write_Value_Select
6 free Res
M3
7 Get Set
FixTare FixTare
Bit 7 Bit 6
Variable
Write_Value
Read_Value_Select
Minebea Intec
Vorgehensweise:
1. Warten, bis Write_Active = 0 im Lesefenster (zum Empfang neuer Daten bereit).
2. Wert in Byte 0 bis 3 einschreiben.
3. Registernummer in Byte 5 (Write_Value_Select) schreiben.
4. Warten, bis Write_Active = 1 (quittiert den Datenempfang).
5. 0 in Byte 5 schreiben (Write_Value_Select)
Write_Active geht auf 0.
- Eingabebereich, siehe Kapitel
- Ausgabebereich, siehe Kapitel
- Register ü b er Feldbus lesen und schreiben, siehe Kapitel
- Bit lesen, siehe Kapitel
- Control Byte, siehe Kapitel
- Warten auf das Resultat der Aktion, siehe Kapitel
Die Datenübertragung vom Master zum PR 5900 (Slave) erfolgt über den Eingabebereich.
Hier werden vom Master Gewichts- oder Datenanforderungen an den Slave übertragen.
Der Master hat Schreibzugriff, der Slave hat Lesezugriff.
Res Res M1 free
M2
Res Res Set
Power Test Test
Bit 5 Bit 4 Bit 3
Das "Control byte" löst die zugehörige Aktion im Gerät mit einem "Set-Bit" aus.
Nach Ausführung des Vorganges sollte das Bit zurückgesetzt werden.

Funktion

Der Gewichtswert wird als binärer 32-Bit-Wert mit Vorzeichen übertragen.
Datentyp: DINT
Zum Auswählen des Wertes, der vom Gerät gesendet wurde.
7.2.4.1
7.2.4.2
7.2.4.4
7.2.4.5
Set M3 Set M2 Set M1 freie/digitale Ausgänge
Res Set Ta- Set
Tare re Zero
Bit 2 Bit 1 Bit 0
7 Feldbus Schnittstelle
7.2.4.3
7.2.4.6
Beschreibung
z.B. Grenzwert
z.B. Grenzwert
z.B. Grenzwert
z.B. Grenzwert
z.B. Brutto
Schreiben: Limit 1 Ein
"Control byte", Reaktion auf
0→1 Übergang
DE-80
