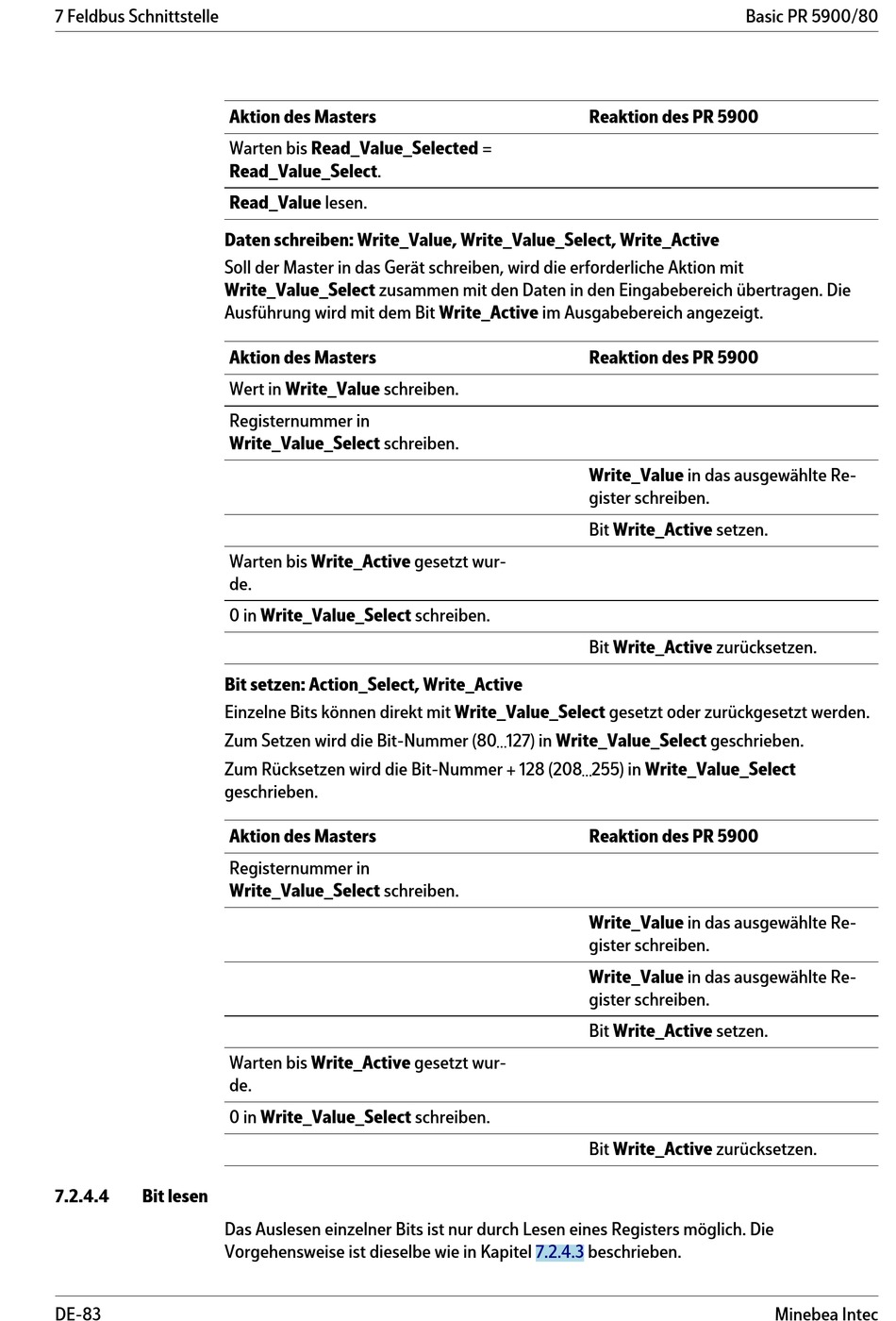

7 Feldbus Schnittstelle
7.2.4.4
Bit lesen
DE-83
Aktion des Masters
Warten bis Read_Value_Selected =
Read_Value_Select.
Read_Value lesen.
Daten schreiben: Write_Value, Write_Value_Select, Write_Active
Soll der Master in das Gerät schreiben, wird die erforderliche Aktion mit
Write_Value_Select zusammen mit den Daten in den Eingabebereich übertragen. Die
Ausführung wird mit dem Bit Write_Active im Ausgabebereich angezeigt.
Aktion des Masters
Wert in Write_Value schreiben.
Registernummer in
Write_Value_Select schreiben.
Warten bis Write_Active gesetzt wur-
de.
0 in Write_Value_Select schreiben.
Bit setzen: Action_Select, Write_Active
Einzelne Bits können direkt mit Write_Value_Select gesetzt oder zurückgesetzt werden.
Zum Setzen wird die Bit-Nummer (80…127) in Write_Value_Select geschrieben.
Zum Rücksetzen wird die Bit-Nummer + 128 (208…255) in Write_Value_Select
geschrieben.
Aktion des Masters
Registernummer in
Write_Value_Select schreiben.
Warten bis Write_Active gesetzt wur-
de.
0 in Write_Value_Select schreiben.
Das Auslesen einzelner Bits ist nur durch Lesen eines Registers möglich. Die
Vorgehensweise ist dieselbe wie in Kapitel
Reaktion des PR 5900
Reaktion des PR 5900
Write_Value in das ausgewählte Re-
gister schreiben.
Bit Write_Active setzen.
Bit Write_Active zurücksetzen.
Reaktion des PR 5900
Write_Value in das ausgewählte Re-
gister schreiben.
Write_Value in das ausgewählte Re-
gister schreiben.
Bit Write_Active setzen.
Bit Write_Active zurücksetzen.
7.2.4.3
beschrieben.
Basic PR 5900/80
