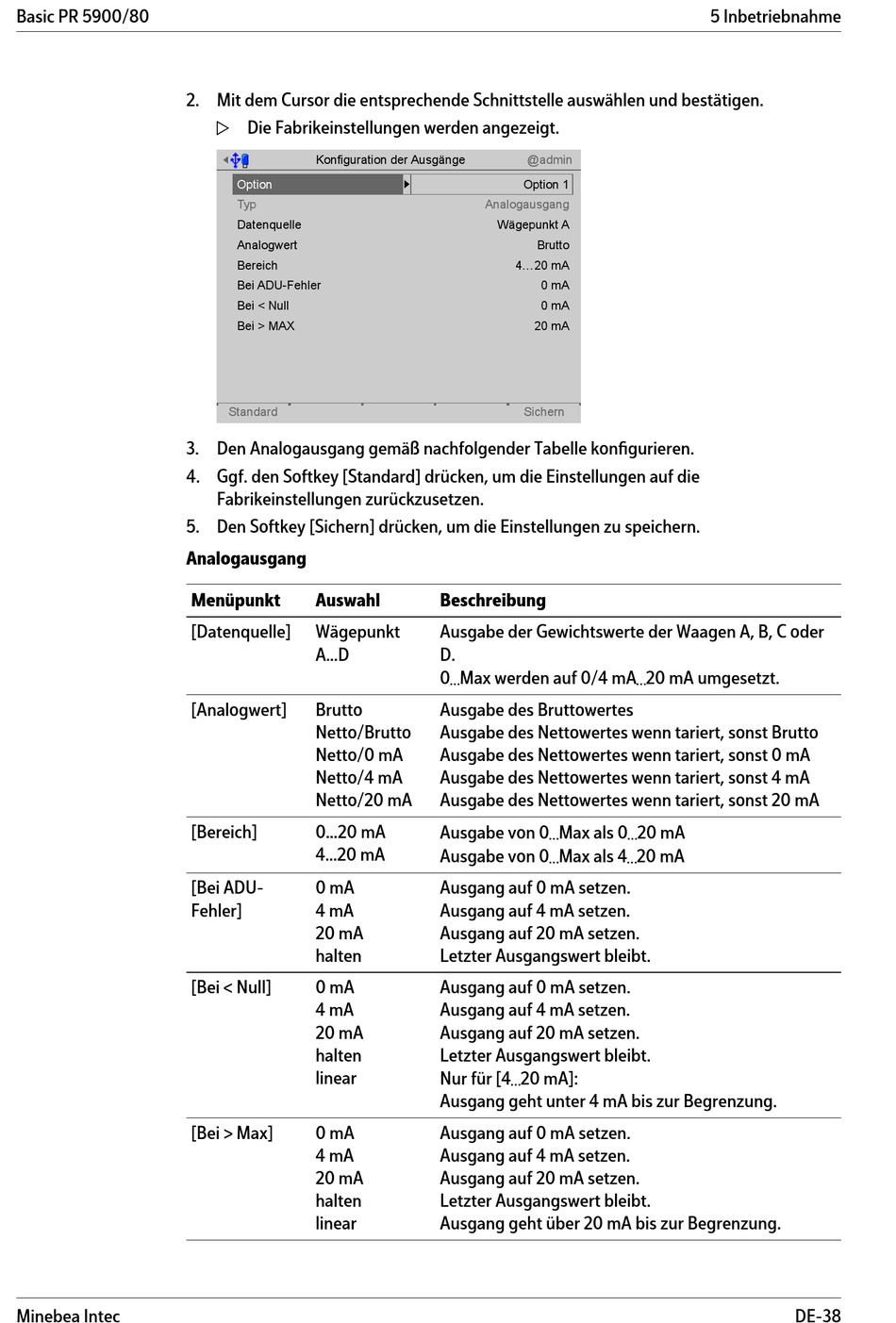

2. Mit dem Cursor die entsprechende Schnittstelle auswählen und bestätigen.
Die Fabrikeinstellungen werden angezeigt.
Konfiguration der Ausgänge
Option
Typ
Datenquelle
Analogwert
Bereich
Bei ADU-Fehler
Bei < Null
Bei > MAX
Standard
3. Den Analogausgang gemäß nachfolgender Tabelle konfigurieren.
4. Ggf. den Softkey [Standard] drücken, um die Einstellungen auf die
Fabrikeinstellungen zurückzusetzen.
5. Den Softkey [Sichern] drücken, um die Einstellungen zu speichern.
Analogausgang
Menüpunkt
Auswahl
[Datenquelle]
Wägepunkt
A...D
[Analogwert]
Brutto
Netto/Brutto
Netto/0 mA
Netto/4 mA
Netto/20 mA
[Bereich]
0...20 mA
4...20 mA
[Bei ADU-
0 mA
Fehler]
4 mA
20 mA
halten
[Bei < Null]
0 mA
4 mA
20 mA
halten
linear
[Bei > Max]
0 mA
4 mA
20 mA
halten
linear
@admin
Option 1
Analogausgang
Wägepunkt A
Brutto
4...20 mA
0 mA
0 mA
20 mA
Sichern
Beschreibung
Ausgabe der Gewichtswerte der Waagen A, B, C oder
D.
0…Max werden auf 0/4 mA…20 mA umgesetzt.
Ausgabe des Bruttowertes
Ausgabe des Nettowertes wenn tariert, sonst Brutto
Ausgabe des Nettowertes wenn tariert, sonst 0 mA
Ausgabe des Nettowertes wenn tariert, sonst 4 mA
Ausgabe des Nettowertes wenn tariert, sonst 20 mA
Ausgabe von 0…Max als 0…20 mA
Ausgabe von 0…Max als 4…20 mA
Ausgang auf 0 mA setzen.
Ausgang auf 4 mA setzen.
Ausgang auf 20 mA setzen.
Letzter Ausgangswert bleibt.
Ausgang auf 0 mA setzen.
Ausgang auf 4 mA setzen.
Ausgang auf 20 mA setzen.
Letzter Ausgangswert bleibt.
Nur für [4…20 mA]:
Ausgang geht unter 4 mA bis zur Begrenzung.
Ausgang auf 0 mA setzen.
Ausgang auf 4 mA setzen.
Ausgang auf 20 mA setzen.
Letzter Ausgangswert bleibt.
Ausgang geht über 20 mA bis zur Begrenzung.
5 Inbetriebnahme
