7.3.2.

Zwischenring demontieren (nicht Ecotop)

Hat Ihr Brennofen einen Zwischenring, so muss dieser für die Verbringung abmontiert werden. Prüfen Sie vorher die
Spannbänder der Edelstahlofenummantelung und spannen Sie diese gegebenenfalls nochmals leicht nach
Sie den Elektroanschluss vom Schaltkasten ab und gehen Sie wie in Punkt 7.1.2. beschrieben vor. Legen Sie
Haupt- und Zwischenring flach und ebenerdig ab, eine unsachgemäße Lagerung kann zu Beschädigungen der
Feuerleichtsteine führen! Stellen Sie ihn nicht senkrecht auf den Rand!
7.3.3.

Hinweis zu Haupt-/Zwischenring montieren (nicht Ecotop)

7.4. Wende-Fußgestell umdrehen
7.4.1. Fußgestell demontieren
Alle Modelle außer Ecotop
Schritt Tätigkeit
Falls es noch erforderlich ist, kann auch das Fußgestell
1
vom Boden getrennt werden.
Prüfen Sie vorher die Spannbänder der Edelstahlofen-
2 ummantelung und spannen Sie diese gegebenenfalls
nochmals leicht nach.
Hierzu muss die vordere Befestigungsschraube gelöst
3
werden.

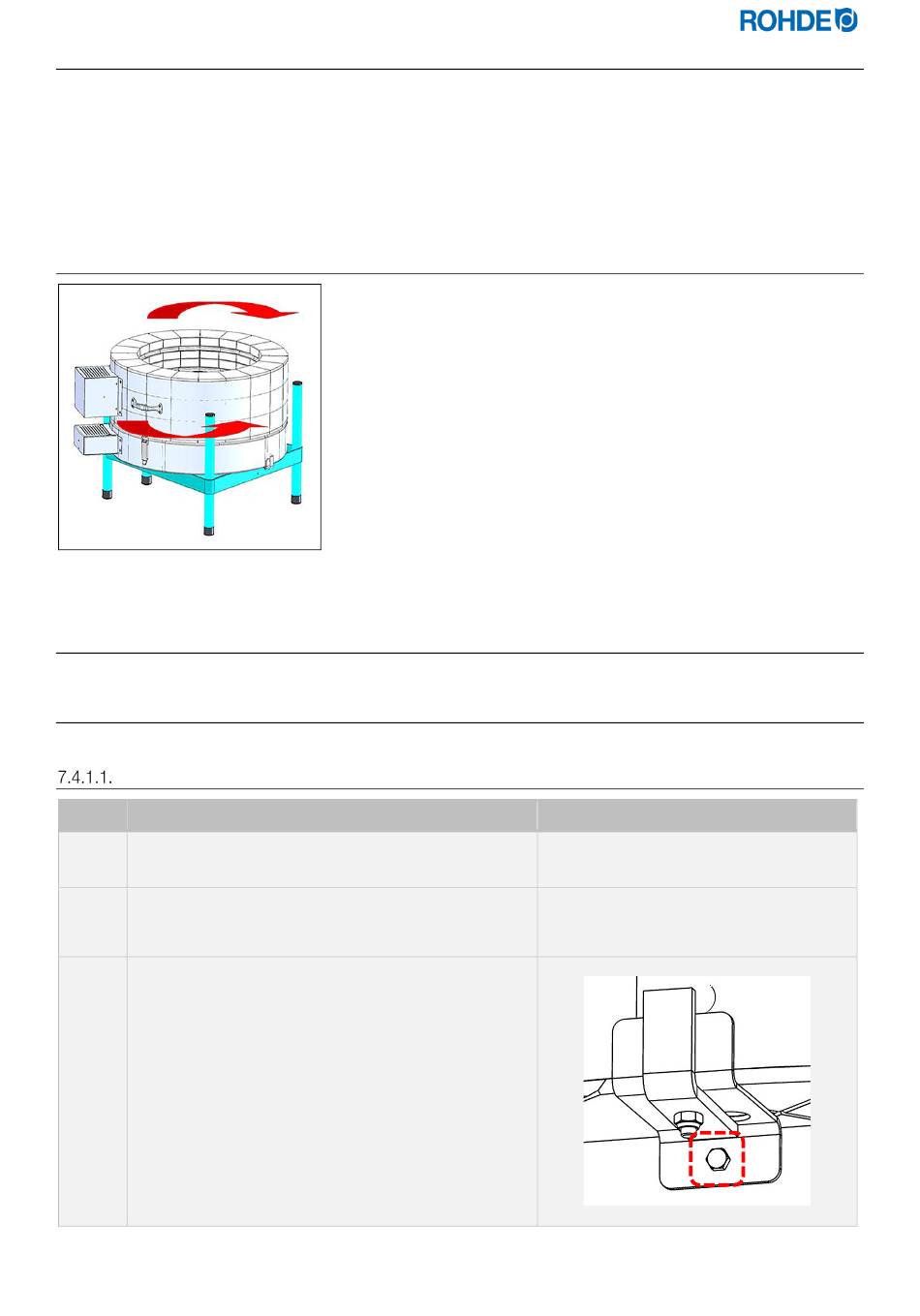

Wurde der Haupt- oder Zwischenring demontiert, muss folgendes beachtet
werden, um die Dichtigkeit der Ringe wieder herzustellen:
⇒ Greifen Sie den Zwischenring an den Griffen und drehen Sie den
Zwischenring 2-3-mal um 5-8 cm in jede Richtung.
⇒ Dadurch erreichen Sie, dass sich die Isoliersteine des Bodens und
des Zwischenringes zueinander einschleifen und abdichten.
17 / 161 - DE -
.
