5.3. Betriebsumgebung & Aufstellort
Wählen Sie einen geeigneten Aufstellort, beachten Sie dabei unbedingt folgende Regeln und bereiten Sie den
Aufstellort entsprechend vor:
• Der Ofen ist nicht zur Aufstellung im Freien, außerhalb geschlossener Räume vorgesehen.
• Stellen Sie den Brennofen auf eine ebene Fläche.
• Der Abstand zu Wänden sollte an allen Seiten mindestens 50 cm betragen.
• Der Boden, Deckenisolierung, Wände, Trennwände, Verkleidungen etc. müssen aus schwer
entflammbarem Material sein.
• Achten Sie darauf, dass der Aufstellort gut belüftbar ist. Andernfalls muss eine Abluftanlage installiert
werden. Fragen Sie hierzu in jedem Fall einen Lüftungstechniker.
• Zulässige Umgebungsbedingungen:
− Zulässige Umgebungstemperatur = -5 °C bis +30 °C
− Relative Luftfeuchtigkeit
− Brennraumatmosphäre
5.4.

Aufbau des Brennofens

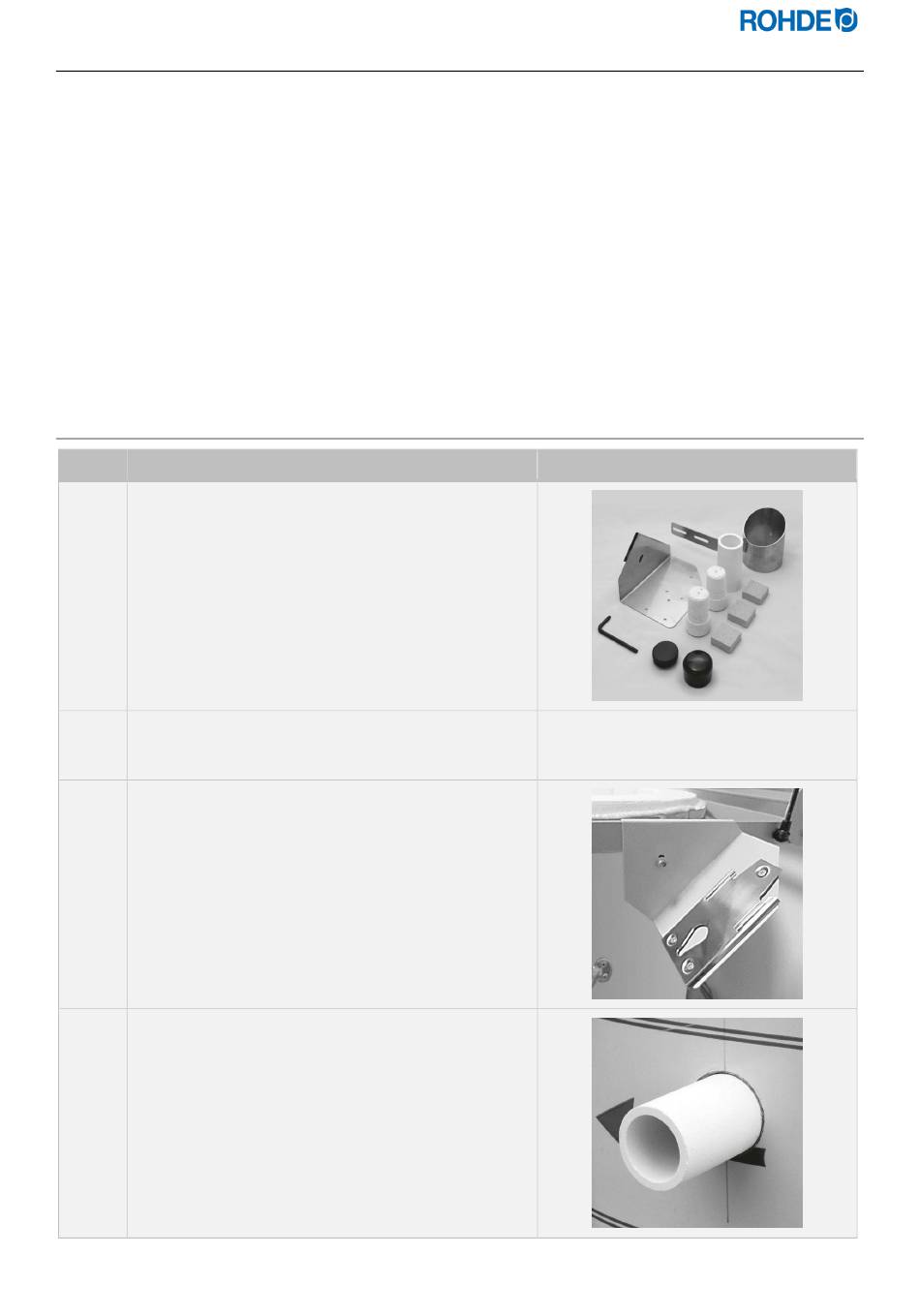

Schritt Tätigkeit
Kontrollieren Sie zunächst das mitgelieferte Zubehör:
• 3 Cordierit-Klötzchen
(6 Klötzchen bei TE 165/250 und TE 300)
• 1 Keramik-Rohr für Abluft
• 2 Verschlussstopfen
1
• 1 Kunststoffkappe für Fußgestell
• 1 Ersatz-Kunststoff-Fuß
• 1 Abluftstutzen inkl. Befestigungsschrauben
• 1 Reglerbefestigungsplatte für Regelanlage inkl.
Befestigungsschrauben (nicht abgebildet)
Die Regelanlage inkl. Bedienungsanleitung sowie die
2 Betriebsanleitung zum Brennofen sind ebenfalls bei-
gelegt.
Montieren Sie zuerst die Reglerbefestigungsplatte der
3 Regelanlage an den dafür vorgesehenen Bohrungen am
Deckelbügel (beiliegende Montageanleitung beachten).
Nehmen Sie dann das Keramikrohr aus dem Karton und
4 stecken Sie dieses in das auf der linken Ofenseite
vorhandene Abluftloch.
= unter 80 % (nicht kondensierend)
= oxidierend
