5.6.2.

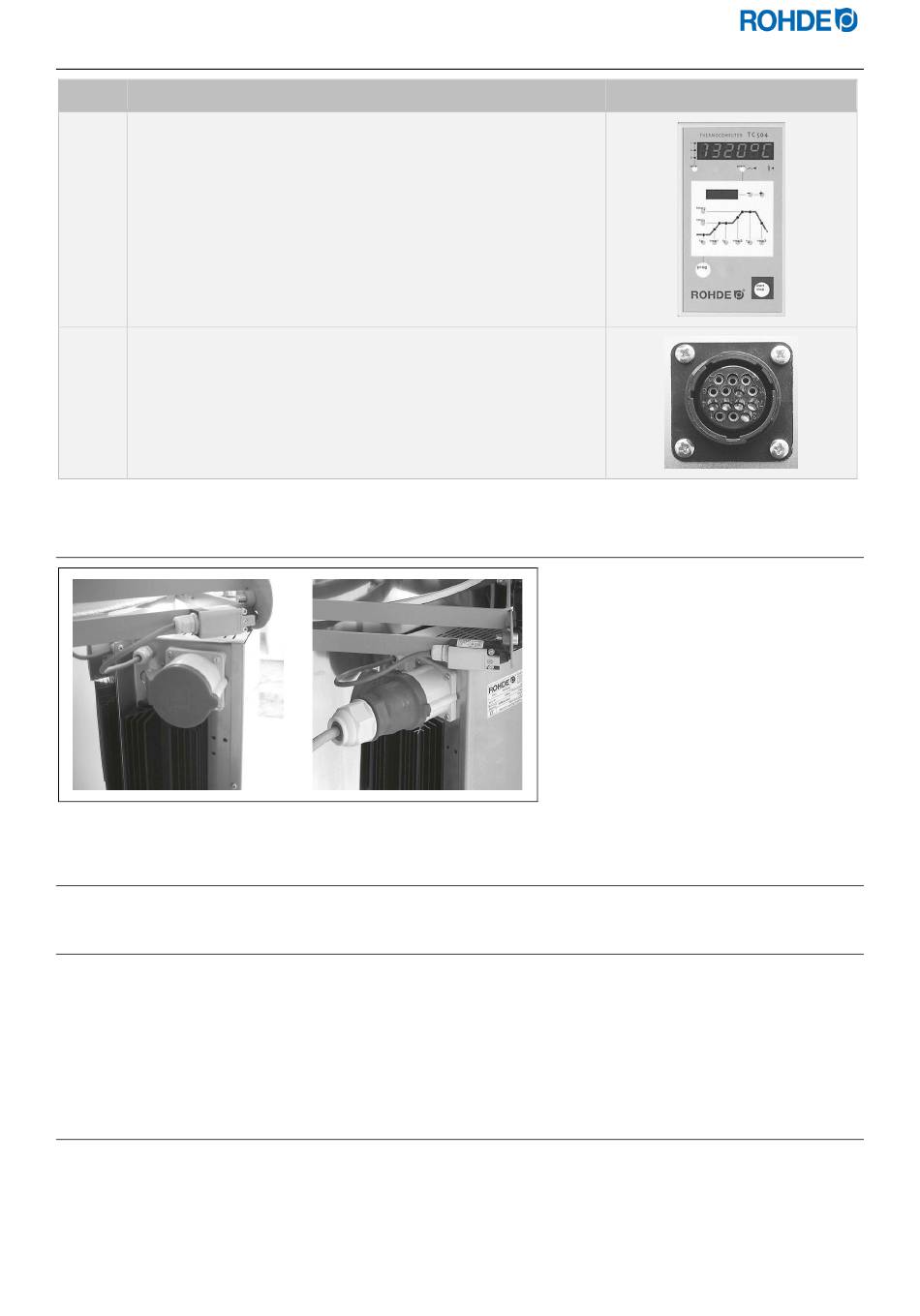

Installazione del regolatore

Step Descrizione
Il regolatore viene collegato al forno tramite una connessione a vite
1
a 14 poli.
⇒ Troverete l´apposita presa nera vicino all´alimentazione elettrica
dalla parte della scatola di connessione.
⇒ Per prima cosa inserite la spina nera del regolatore.
2
⇒ Eventualmente dovrete girare un po´ la spina, finché non scatta
nella posizione giusta. In seguito girate l´anello per
l´avvitamento e fissate la spina
5.6.3. Installazione l´anello supplementare
5.7.

Installazione a parete del regolatore

5.7.1. Installazione a parete del regolatore
Scegliete un posto della parete sicuro e facilmente accessibile vicino al forno. Per prima cosa fissate entrambe le
viti a testa cilindrica zigrinata in dotazione nei fori situati sulla parte posteriore del regolatore. In questo modo è
possibile fissare il regolatore al supporto. Ora, con l´aiuto di 3 Fisher e 3 viti, fissate la barra di montaggio del
regolatore TC 304 in modo che un foro di fissaggio indichi verso l´alto e due verso il basso. La pellicola protettiva
deve essere diretta verso voi in ogni caso! Ora è possibile collegare il regolatore dall´alto al rispettivo supporto. Le viti
a testa cilindrica zigrinata del regolatore devono essere un po´ allentate.
5.7.2.

Installazione degli altri modelli

Scegliete un posto della parete sicuro e facilmente accessibile vicino al forno. Staccate il supporto a parete del
regolatore. Montate i componenti del fissaggio con 2 Fisher e 2 viti alla parete. Ora è possibile collegare il regolatore
dall´alto al rispettivo support.
Tutte le connessioni richieste per i forni
ampliabili sono già installate.
103 / 161 - IT -
