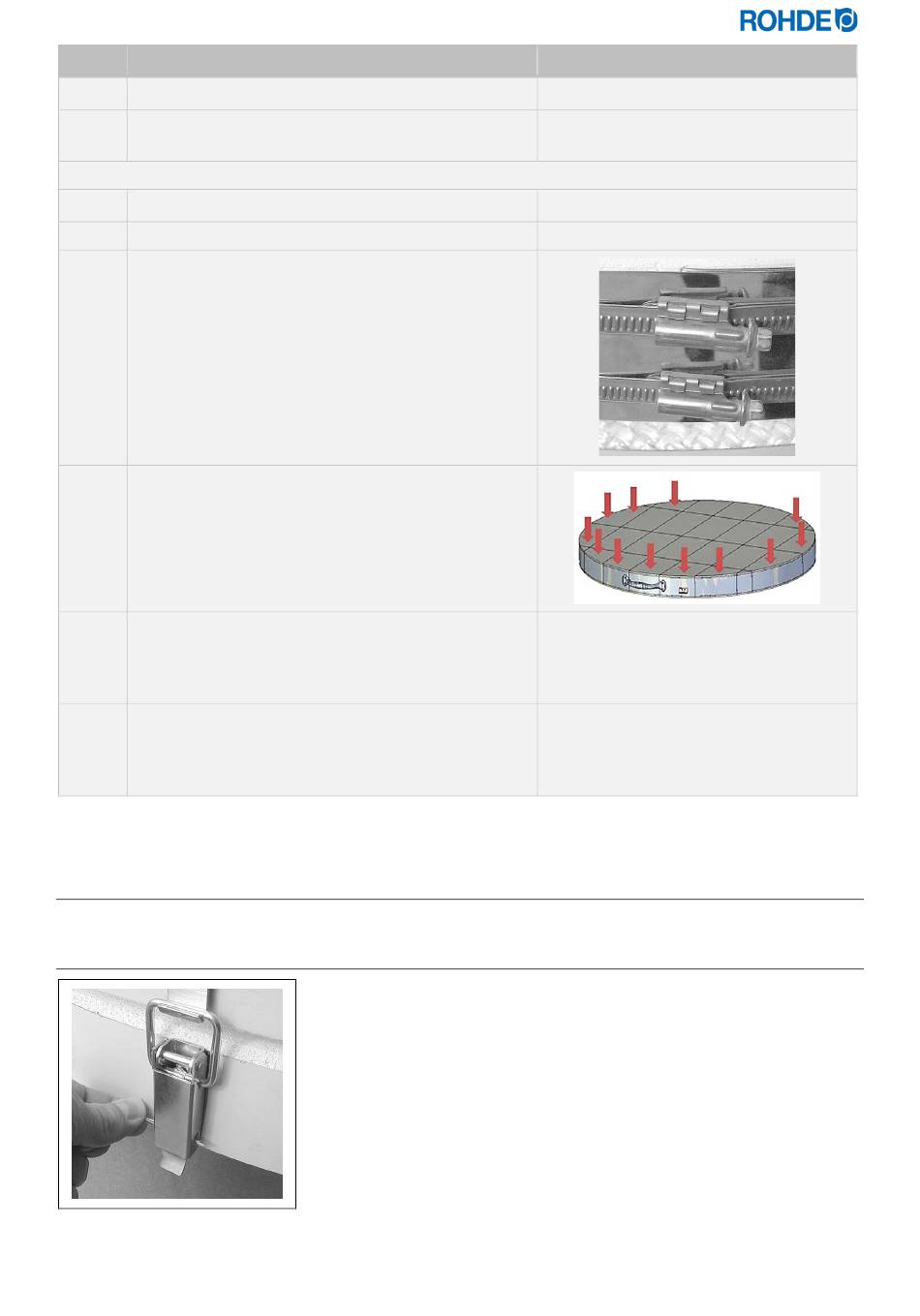

Stap Handeling
5 U kunt nu het deksel optillen en opzij leggen.
Leg het verwijderde deksel plat op een plat, glad
6
oppervlak op de rand van het deksel!
Deksel monteren
7 Monteer het ovendeksel in omgekeerde volgorde.
8 Sluit het ovendeksel volledig.
Draai de schroeven van de spanband op het ovendeksel
9
ongeveer 1 slag los.
Druk de isolatieblokken heel voorzichtig en slechts aan
de rand iets naar beneden.
10
Attentie:
Als de opening te groot is, zal deze stap niet helpen en
moet de oven worden gerepareerd door service.
Draai de betreffende schroef van de spanband een halve
slag met de klok mee tot maximaal een hele slag. Draai
11
de ovenmantel niet te strak aan, anders kan het
isolatiemateriaal beschadigd raken.
Zorg ervoor dat de veiligheidsschakelaar na montage
van de bovenlader in de stookkamer goed terugvalt in
12
het ronde gat, anders kan de stookoven uitschakelen
met een bijbehorende foutmelding.
7.3. Demonteer de hoofdring & demonteer de tussenring (niet Ecotop)
7.3.1.

Demonteer de hoofdring (niet Ecotop)

Vanaf het ovenmodel TE 60 kan de hoofdring van de vloer worden
gescheiden. Controleer vooraf de spanbanden van de roestvrijstalen
ovenmantel en span deze indien nodig iets aan. Voor het transport van de
oven wordt de knevelvergrendeling met een splitpen geborgd. Om de
hoofdring te kunnen verwijderen, moet nu de veiligheidspen worden
verwijderd. Buig de veiligheidsspeld in een rechte, horizontale positie en trek
deze uit de tuimelvergrendeling.
131 / 161 - NL -
