DOC28-03-2014
Mit welchen Maßnahmen die Bremsen nachgestellt, gefüllt, entlüftet oder der Bremsbelag-Einsatz
gewechselt werden, entnehmen Sie bitte der Original Anleitung des Herstellers. Lassen Sie sich von
einem Fahrradfachmann beraten, insbesondere wenn es um das Auswechseln bzw. Ersetzen von
Bremsscheibe, Bremssattel oder hydraulischen System geht.
Ein fehlerhafter Austausch von Bremsteilen kann erhebliche Konsequenzen haben. Denn vom
einwandfreien Arbeiten der Bremsen kann Leben und körperliche Unversehrtheit des Fahrers
abhängen. Und Hersteller wie Shimano lehnen eine Haftung ab, wenn ihre Bremsen falsch bestückt
werden.
Weitere Informationen unter http://cycle.shimano-eu.com/ http://www.magura.com/de/

3. Schaltung, Pedalantrieb

Die Schaltung der Sport Modelle SH6s, SH9, SH11 ist hochwertig ausgelegt, mit stufenloser Nabenschaltung
NuVinci (CVP continuously variable planetary) und Automatik sowie mit 10-Gang Shimano Deore
Kettenschaltung (SH1, SH3)
Das stufenlose Getriebe NuVinci N360 bietet eine Übersetzung von 360 %, schaltet ohne Verzögerung und
Lücken, bei fast jeder Fahrbedingung (auch aus dem Stand am Berg), ist geräuschlos und wartungsfrei. Die
Automatik Schaltung Harmony ermöglicht darüber hinaus die Einstellung der Trittfrequenz nach Wunsch.

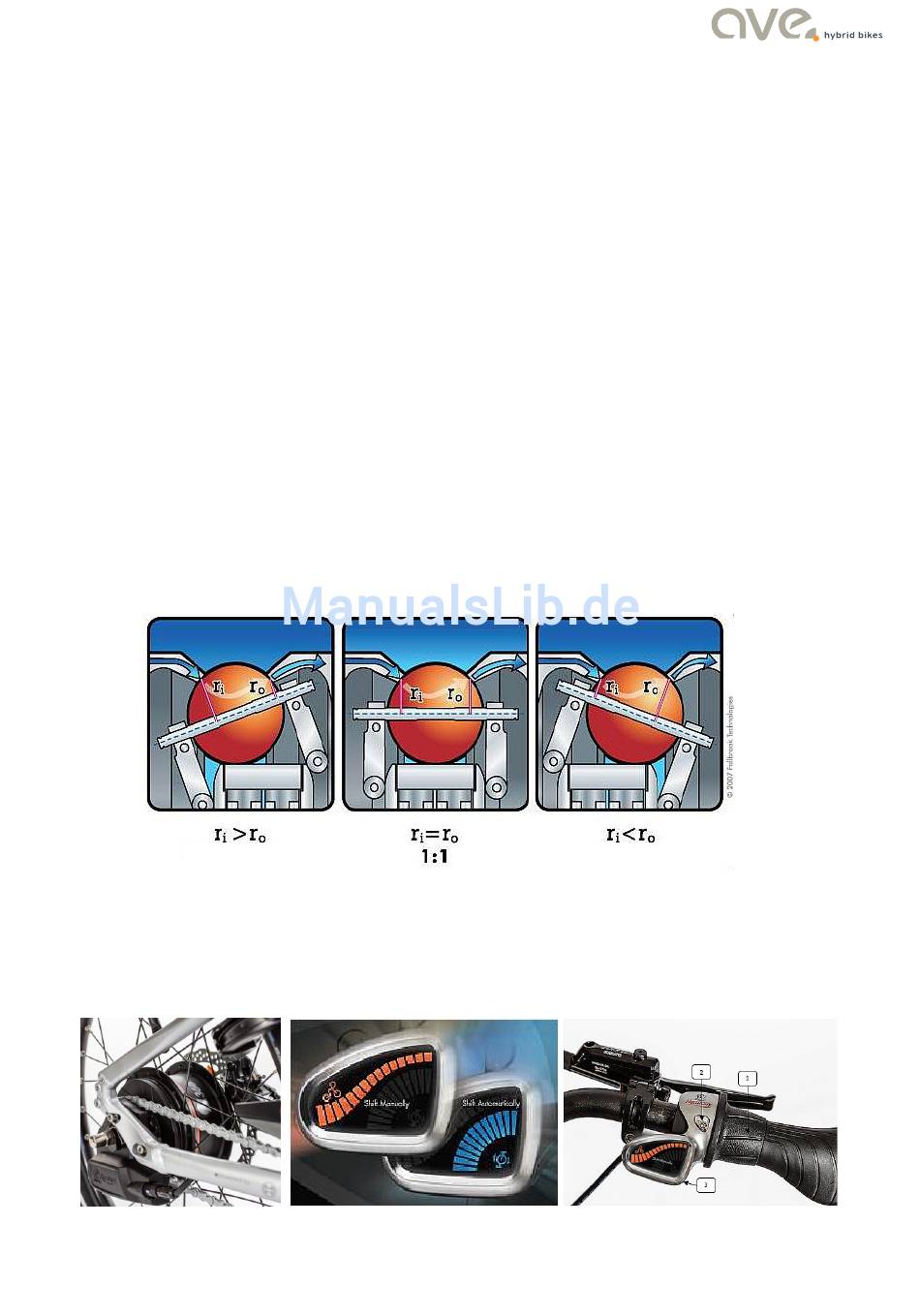

Zum Verständnis der kontinuierlichen NuVinci Schaltung mit gelenktem Kugelwerk an der Hinterradnabe,
siehe die Darstellung von Fallbrook Technologies:
Untersetzung
Ein Kranz von Drehkugeln in Antriebsflüssigkeit überträgt von der Eingangsscheibe (im Bild links) – je nach
Stellung – das Drehmoment zur Ausgangsscheibe (im Bild rechts), im Untersetzungsverhältnis von 0,5 bis
1:1 oder im Übersetzungsverhältnis bis 1,8.
Die Übersetzung wird am Drehgriff (1 Bild unten) nach Bedarf eingestellt. Am Display (3) zeigt eine Hügel-
-kurve den jeweiligen Stand der Übersetzung als Fahrradsymbol. Im Anstiegsbereich wird langsam und mit
- 44 -
Original Betriebsanleitung ave. Sport Hybrid 2014 (V1.0)
Übersetzung
