INFICON

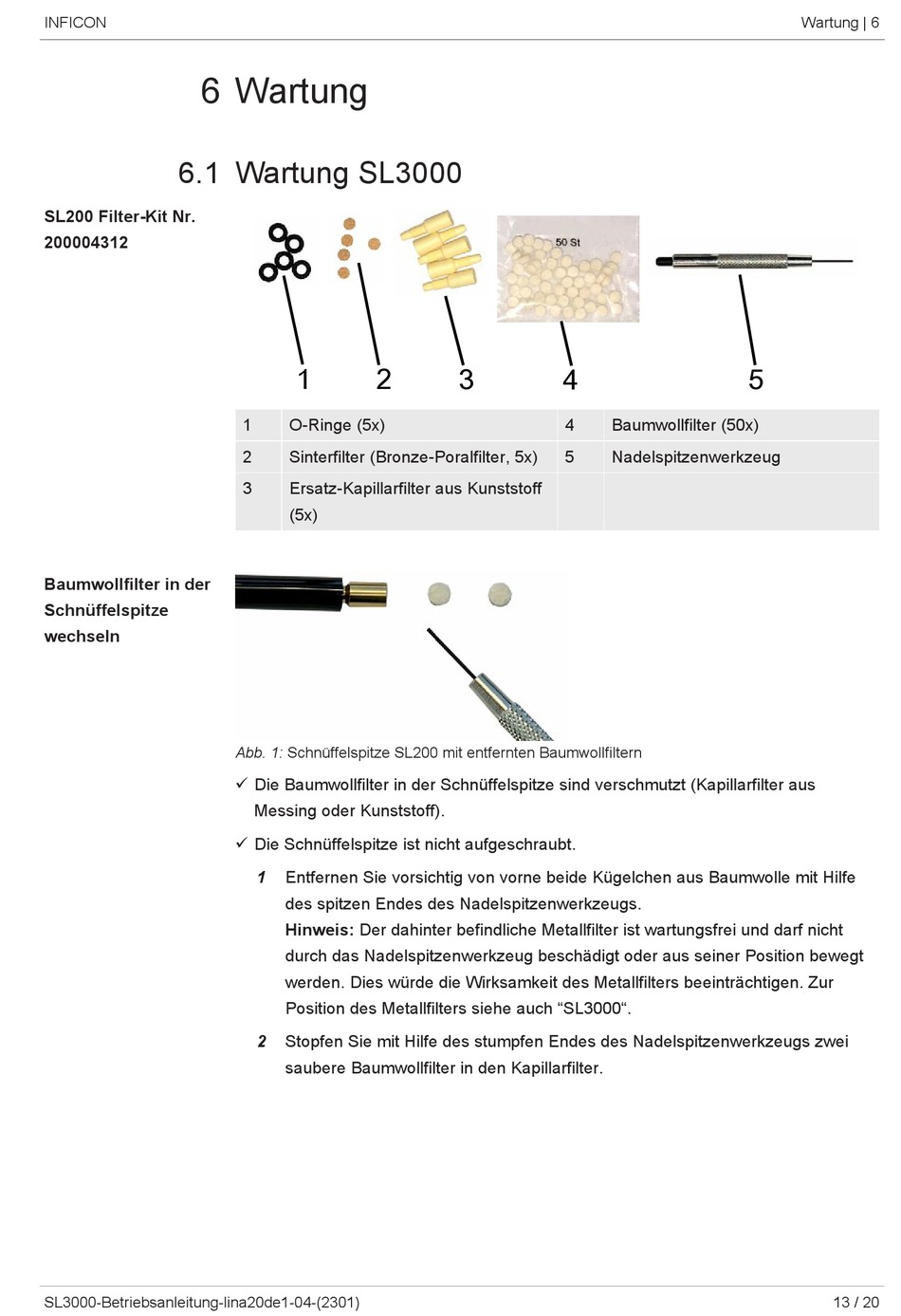

6 Wartung
6.1 Wartung SL3000
SL200 Filter-Kit Nr.
200004312
Baumwollfilter in der
Schnüffelspitze
wechseln
SL3000-Betriebsanleitung-lina20de1-04-(2301)
1
2
1
O-Ringe (5x)
2
Sinterfilter (Bronze-Poralfilter, 5x)
3
Ersatz-Kapillarfilter aus Kunststoff
(5x)
Abb. 1: Schnüffelspitze SL200 mit entfernten Baumwollfiltern
ü Die Baumwollfilter in der Schnüffelspitze sind verschmutzt (Kapillarfilter aus
Messing oder Kunststoff).
ü Die Schnüffelspitze ist nicht aufgeschraubt.
1
Entfernen Sie vorsichtig von vorne beide Kügelchen aus Baumwolle mit Hilfe
des spitzen Endes des Nadelspitzenwerkzeugs.
Hinweis: Der dahinter befindliche Metallfilter ist wartungsfrei und darf nicht
durch das Nadelspitzenwerkzeug beschädigt oder aus seiner Position bewegt
werden. Dies würde die Wirksamkeit des Metallfilters beeinträchtigen. Zur
Position des Metallfilters siehe auch "SL3000".
2
Stopfen Sie mit Hilfe des stumpfen Endes des Nadelspitzenwerkzeugs zwei
saubere Baumwollfilter in den Kapillarfilter.
3
4
4
Baumwollfilter (50x)
5
Nadelspitzenwerkzeug
Wartung | 6
5
13 / 20
