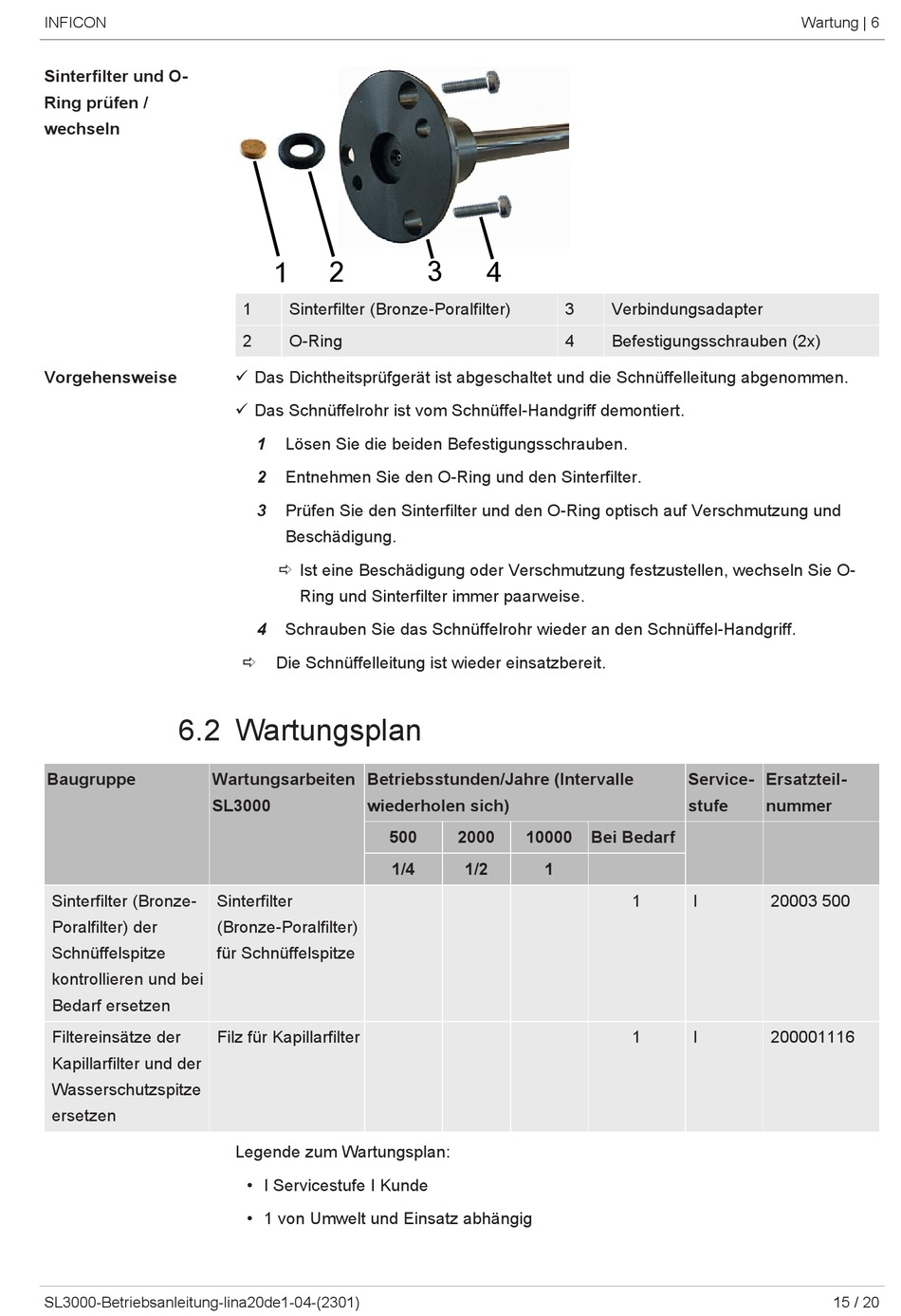

Sinterfilter und O-
Ring prüfen /
wechseln
Vorgehensweise
6.2 Wartungsplan
Baugruppe
Wartungsarbeiten
SL3000
Sinterfilter (Bronze-
Poralfilter) der
Schnüffelspitze
kontrollieren und bei
Bedarf ersetzen
Filtereinsätze der
Kapillarfilter und der
Wasserschutzspitze
ersetzen
SL3000-Betriebsanleitung-lina20de1-04-(2301)
2
1
1
Sinterfilter (Bronze-Poralfilter)
2
O-Ring
ü Das Dichtheitsprüfgerät ist abgeschaltet und die Schnüffelleitung abgenommen.
ü Das Schnüffelrohr ist vom Schnüffel-Handgriff demontiert.
1
Lösen Sie die beiden Befestigungsschrauben.
2
Entnehmen Sie den O-Ring und den Sinterfilter.
3
Prüfen Sie den Sinterfilter und den O-Ring optisch auf Verschmutzung und
Beschädigung.
ð Ist eine Beschädigung oder Verschmutzung festzustellen, wechseln Sie O-
Ring und Sinterfilter immer paarweise.
4
Schrauben Sie das Schnüffelrohr wieder an den Schnüffel-Handgriff.
ð
Die Schnüffelleitung ist wieder einsatzbereit.
Betriebsstunden/Jahre (Intervalle
wiederholen sich)
Sinterfilter
(Bronze-Poralfilter)
für Schnüffelspitze
Filz für Kapillarfilter
Legende zum Wartungsplan:
• I Servicestufe I Kunde
• 1 von Umwelt und Einsatz abhängig
3
4
500
2000
10000
1/4
1/2
1
3
Verbindungsadapter
4
Befestigungsschrauben (2x)
Service-
stufe
Bei Bedarf
1
I
1
I
Wartung | 6
Ersatzteil-
nummer
20003 500
200001116
15 / 20
