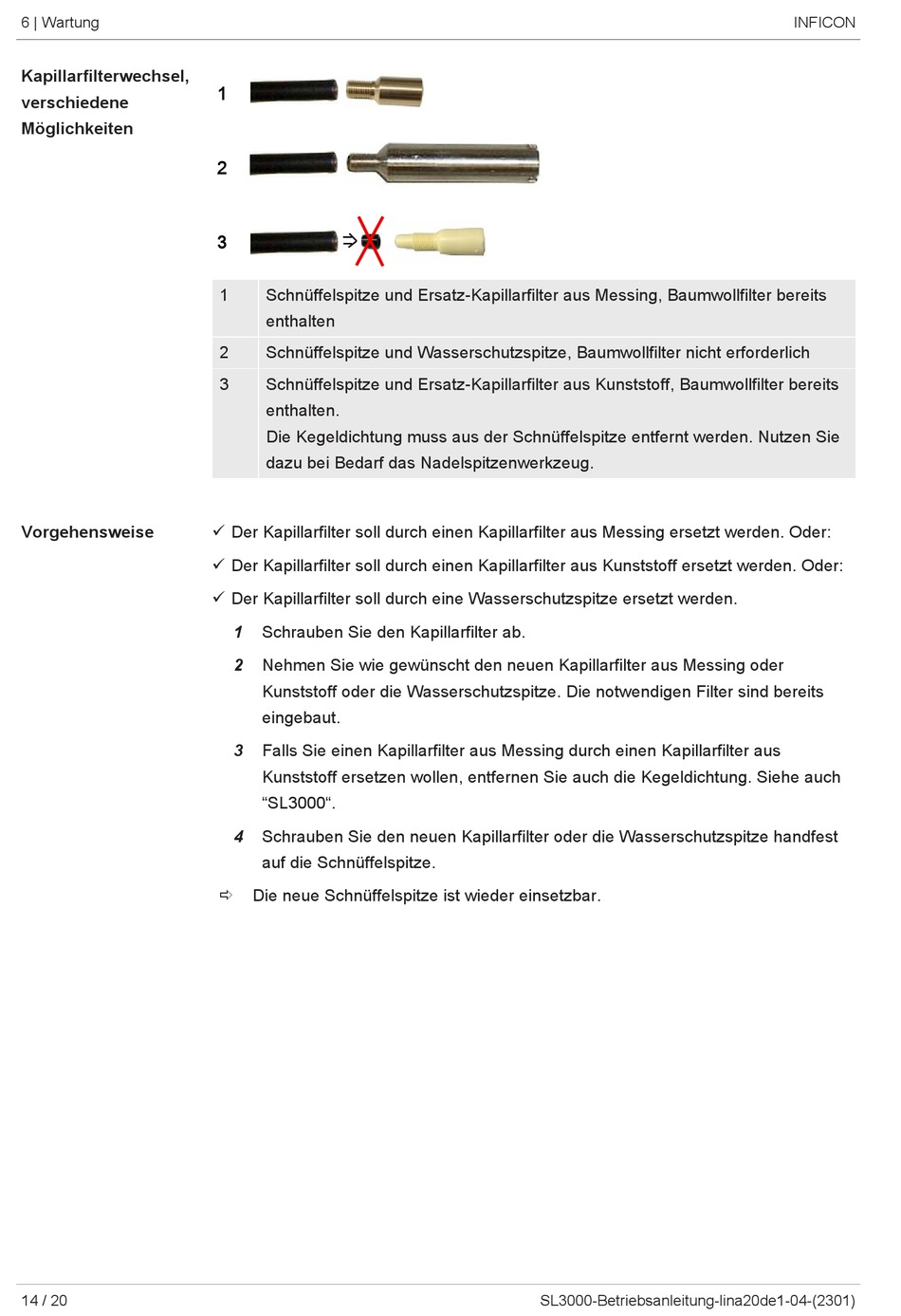

6 | Wartung
Kapillarfilterwechsel,
verschiedene
Möglichkeiten
Vorgehensweise
14 / 20
1
2
3
1
Schnüffelspitze und Ersatz-Kapillarfilter aus Messing, Baumwollfilter bereits
enthalten
2
Schnüffelspitze und Wasserschutzspitze, Baumwollfilter nicht erforderlich
3
Schnüffelspitze und Ersatz-Kapillarfilter aus Kunststoff, Baumwollfilter bereits
enthalten.
Die Kegeldichtung muss aus der Schnüffelspitze entfernt werden. Nutzen Sie
dazu bei Bedarf das Nadelspitzenwerkzeug.
ü Der Kapillarfilter soll durch einen Kapillarfilter aus Messing ersetzt werden. Oder:
ü Der Kapillarfilter soll durch einen Kapillarfilter aus Kunststoff ersetzt werden. Oder:
ü Der Kapillarfilter soll durch eine Wasserschutzspitze ersetzt werden.
1
Schrauben Sie den Kapillarfilter ab.
2
Nehmen Sie wie gewünscht den neuen Kapillarfilter aus Messing oder
Kunststoff oder die Wasserschutzspitze. Die notwendigen Filter sind bereits
eingebaut.
3
Falls Sie einen Kapillarfilter aus Messing durch einen Kapillarfilter aus
Kunststoff ersetzen wollen, entfernen Sie auch die Kegeldichtung. Siehe auch
"SL3000".
4
Schrauben Sie den neuen Kapillarfilter oder die Wasserschutzspitze handfest
auf die Schnüffelspitze.
ð
Die neue Schnüffelspitze ist wieder einsetzbar.
SL3000-Betriebsanleitung-lina20de1-04-(2301)
INFICON
