Grundfos SL1 Montage- Und Betriebsanleitung Seite 23

Pos. Beschreibung
Y&G Gelb und grün
A Standardausführung mit Thermoschaltern und Feuchtigkeitsschalter
B
Standardausführung mit PTC-Thermistoren und Feuchtigkeitsschalter
Sensorausführung mit Thermoschaltern, Pt1000-Sensor, Feuchtigkeitsschalter und WIO-Sen-
C
sor
D Sensorausführung mit PTC-Thermistoren, Feuchtigkeitsschalter und WIO-Sensor*
3) Pumpen ab 4 kW für den australischen und neuseeländischen Markt sind mit einem PTC-Thermistor ausgerüstet.
L1 L2 L3 L1 L2 L3 P1 P3
P2
1 3 5 4 6 2 7 8 9
U1 V1 W1 U2 V2 W2
M
A

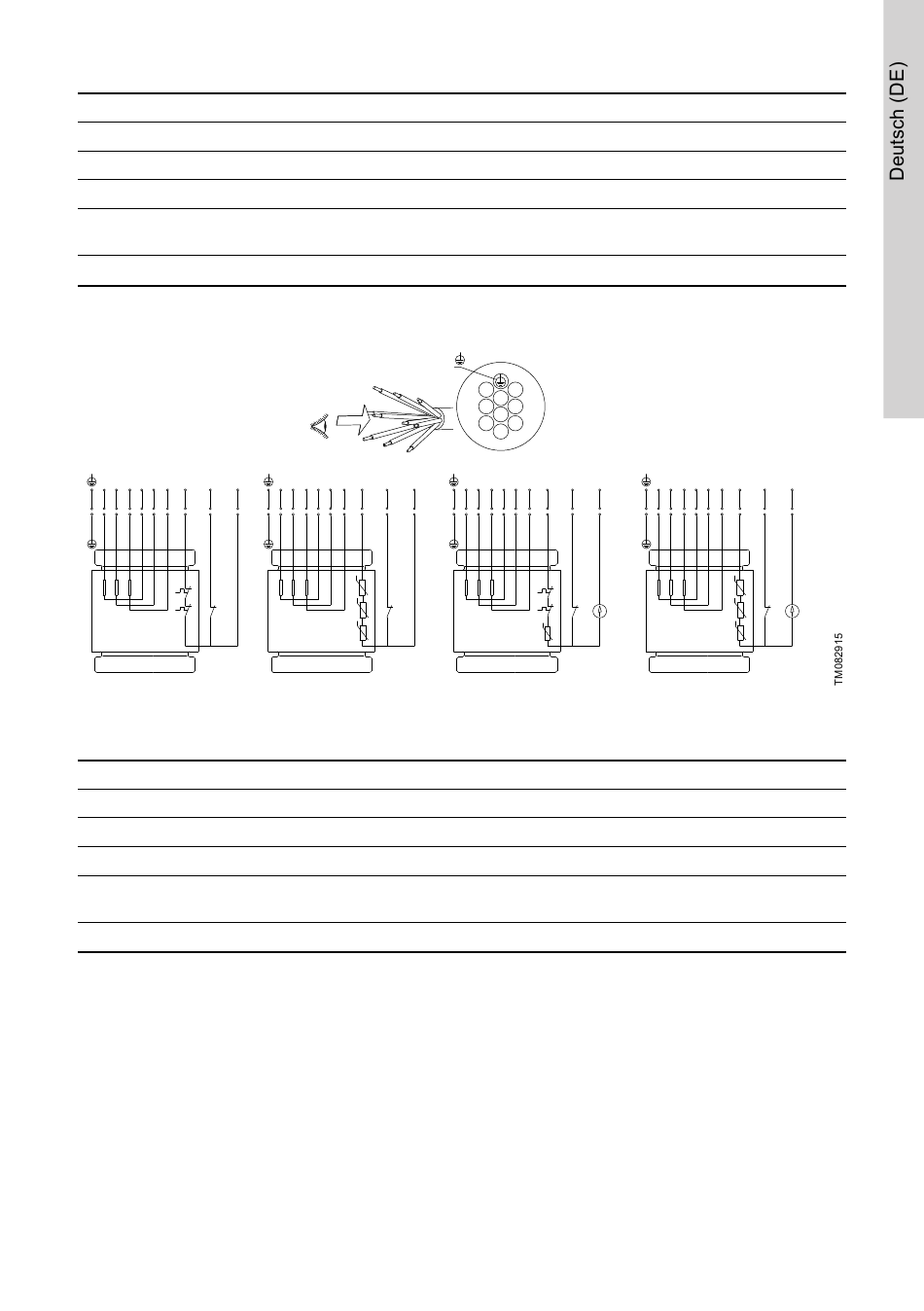

Schaltbilder für Pumpen mit 10-adrigem Kabel, Stern-Dreieck-Anlauf
Pos. Beschreibung
Y&G Gelb und grün
A Standardausführung mit Thermoschaltern und Feuchtigkeitsschalter
B
Standardausführung mit PTC-Thermistoren und Feuchtigkeitsschalter
Sensorausführung mit Thermoschaltern, Pt1000-Sensor, Feuchtigkeitsschalter und WIO-Sen-
C
sor
D Sensorausführung mit PTC-Thermistoren, Feuchtigkeitsschalter und WIO-Sensor
4) Pumpen ab 4 kW für den australischen und neuseeländischen Markt sind mit einem PTC-Thermistor ausgerüstet.
Y&G
L1 L2 L3 L1 L2 L3
P1 P2 P3
1 3 5 4 6 2 7 8 9
U1 V1 W1 U2 V2 W2
M
B
9 3
1
8 4
2
7 5
6
L1 L2 L3 L1 L2 L3 P1 P2 P5
8 9
1 3 5 4 6 2 7
U1 V1 W1 U2 V2 W2
M WIO
+T
C
3)
3)
L1 L2 L3 L1 L2 L3 P1 P2 P5
8
1 3 5 4 6 2 7 9
U1 V1 W1 U2 V2 W2
M WIO
D
4)
4)
