9. Hängen Sie die Kette mit einem geeigneten
Haken in der Nähe der Schachtöffnung derart auf,
dass die Kette nicht mit dem Pumpengehäuse in
Berührung kommen kann.
10. Passen Sie die Länge des Stromkabels an, indem
Sie es mit einer Zugentlastung so weit aufwickeln,
dass es während des Betriebs nicht beschädigt
werden kann. Befestigen Sie die Kabelentlastung
an einem geeigneten Haken oben am Behälter.
Vergewissern Sie sich, dass die Kabel nicht
geknickt oder eingeklemmt werden.
11. Schließen Sie das Stromkabel an.
Das freie Kabelende darf nicht in
Wasser eintauchen, da sonst Wasser
in das Kabel eindringen kann.

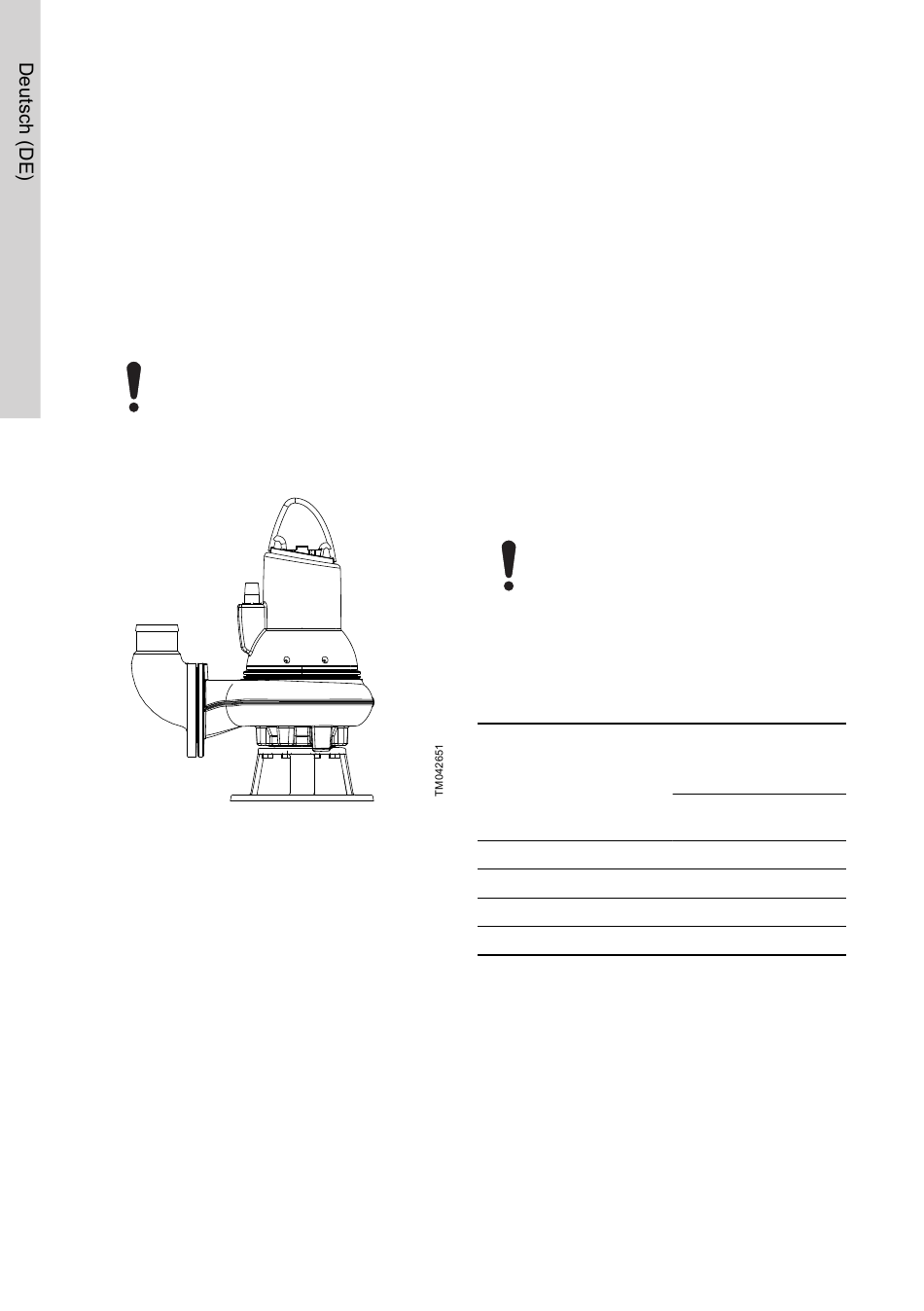

5.1.2 Freistehende Nassaufstellung auf einem
Bodenstützring
Freistehende Nassaufstellung auf einem
Bodenstützring
Pumpen für die freistehende Nassaufstellung müssen
auf einem Bodenstützring montiert werden.
Der Bodenstützring ist als Zubehör erhältlich.
Wird ein Schlauch verwendet, achten Sie darauf,
dass dieser keine Knickstellen aufweist und dass der
Innendurchmesser zu demjenigen des
Pumpendruckstutzens passt.
Wird ein starres Rohr verwendet, montieren Sie die
Bauteile in der folgenden Reihenfolge:
1. Verschraubung oder Kupplung
2. Rückschlagventil
3. Absperrventil
Wird die Pumpe in schlammhaltiger Umgebung oder
auf einem unebenen Untergrund eingesetzt,
platzieren Sie sie auf einer festen Unterlage.
124
Gehen Sie folgendermaßen vor:
1. Montieren Sie einen 90°-Winkel am Druckstutzen
der Pumpe, und schließen Sie die
Druckleitung/den Druckschlauch an.
2. Lassen Sie die Pumpe mithilfe einer am
Hebebügel befestigten Kette in das
Fördermedium ab. Stellen Sie die Pumpe auf eine
ebene, feste Unterlage. Stellen Sie sicher, dass
die Pumpe an der Kette und nicht am Kabel
hängt. Die Pumpe muss unbedingt sicher stehen.
3. Hängen Sie die Kette mit einem geeigneten
Haken in der Nähe der Schachtöffnung derart auf,
dass die Kette nicht mit dem Pumpengehäuse in
Berührung kommen kann.
4. Passen Sie die Länge des Stromkabels an, indem
Sie es mit einer Zugentlastung so weit aufwickeln,
dass es während des Betriebs nicht beschädigt
werden kann. Befestigen Sie die Kabelentlastung
an einem geeigneten Haken oben am Behälter.
Achten Sie darauf, dass das Kabel nicht geknickt
oder eingeklemmt wird.
5. Schließen Sie das Stromkabel an.
Das freie Kabelende darf nicht in Wasser
eintauchen, da sonst Wasser in das Kabel
eindringen kann.
5.2 Anzugsmomente für Saug- und
Druckflansche
Bei Verwendung von verzinkten Schrauben und
Muttern der Festigkeitsklasse 4,6 (5):
DC
Schrau-
DN
ben
[mm]
DN 65 145 4 × M16
DN 80 160 8 × M16
DN 100 180 8 × M16
DN 150 240 8 × M20
Vorgeschriebenes An-
zugsmoment ±5
[Nm]
Leicht
Gut geölt
geölt
70 60
70 60
70 60
140 120
