HINWEIS
Es ist möglich, 4 EU-ML-12 Leisten in einer Reihe mit einer EU-L-12 Hauptleiste zu verbinden.
WARNUNG
Lebensgefahr durch Stromschlag an stromführenden Anschlüssen. Vor Arbeiten an der Steuerung die
Stromzufuhr unterbrechen und gegen unbeabsichtigtes Einschalten sichern.
HINWEIS
Fehlerhafte Verkabelung kann zu Schäden am Steuergerät führen.

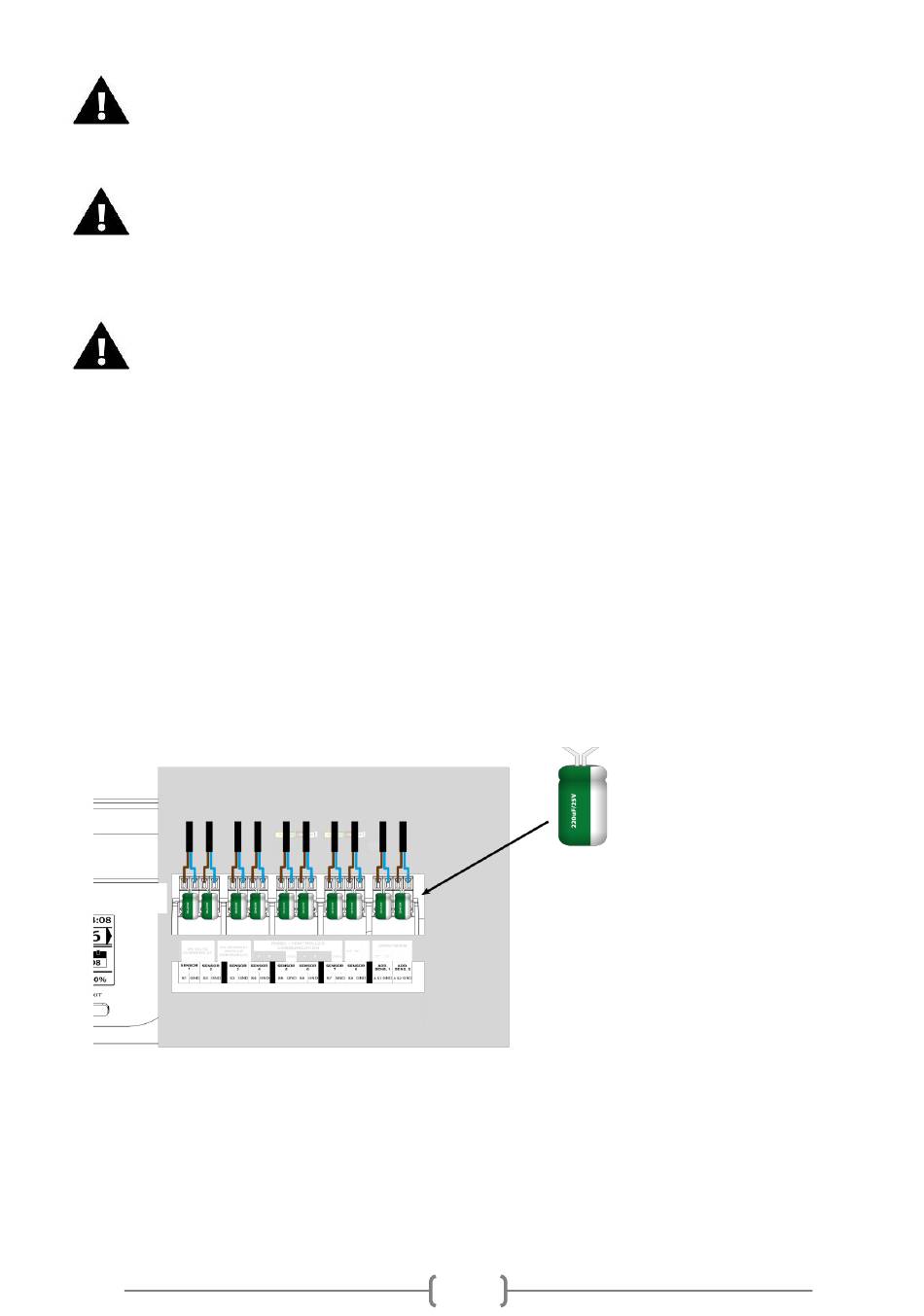

Montage von Elektrolytkondensatoren
Um das Risiko von Temperaturspitzen, die vom Zonensensor abgelesen werden, zu verringern, sollte ein niederohmiger
Elektrolytkondensator (220uF/25V) verwendet werden, der parallel zur Sensorleitung angeschlossen wird. Bei der Installation
des Kondensators ist besonders auf die Polarität zu achten. Die Masse des mit einem weißen Streifen gekennzeichneten
Elements wird in die rechte Klemme des Sensoranschlusses geschraubt, wenn man von der Vorderseite des Steuergeräts auf
ihn blickt, wie in den beigefügten Grafiken zu sehen ist. Der andere Kondensatoranschluss wird in die linke Anschlussklemme
geschraubt. Mit dieser Lösung konnten die auftretenden Störungen bisher vollständig beseitigt werden. Grundsätzlich ist
aber zu beachten, dass die Leitungen richtig verlegt werden müssen, um Störungen zu vermeiden. Das Kabel sollte nicht in
der Nähe von elektromagnetischen Feldquellen verlegt werden. Tritt dennoch eine solche Situation ein, muss ein Filter in
Form eines Kondensators eingesetzt werden.
EU-ML-12
8
Elektrolytkondensator
220uF/25V niederohmig
