- Seite 1 TECH Bedienungsanleitung EU-296 - 1 -...
-
Seite 2: Konformitätserklärung
EU-296 Bedienungsanleitung Konformitätserklärung Die Firma TECH STEROWNIKI Sp. z o.o. Sp. k. mit Sitz an der ul. Biała Droga 31 in 34-122 Wieprz erklärt mit voller Verantwortung, dass das von uns hergestellte Gerät ST-296 die Anforderungen der Richtlinie 2014/35/EU des Europäischen Parlaments und des Rates vom 26. Februar 2014 zur Harmonisierung der Rechtsvorschriften der Mitgliedstaaten über die Bereitstellung elektrischer Betriebsmittel zur... -
Seite 3: Anwendung

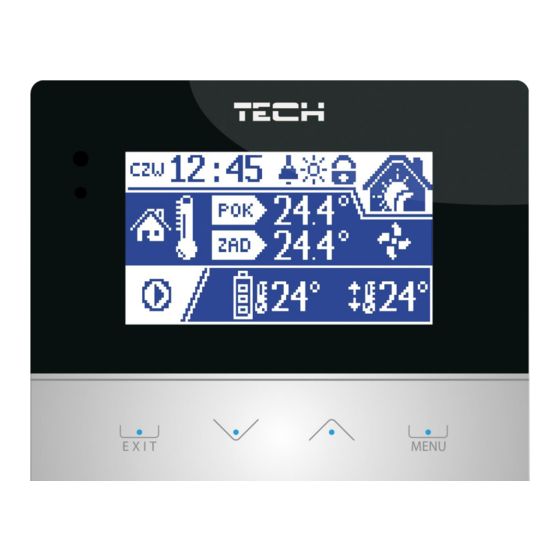

TECH Anwendung Der universale Zimmerregler EU-296 ist zur Steuerung und Überwachung der Zentralheizung- Warmwasser- Zimmertemperatur bestimmt. Zusätzlich kann Gerät Wochenheizprogramm oder den Tag-/Nachtmodus realisieren sowie (über Steuermodule DE.545) mit zwei Mischventilen zusammenarbeiten. Das Gerät ist mit einer Kindersicherung, die vor unerwünschten Änderungen der Einstellungen schützt, einem Wecker und vielen anderen nützlichen Features ausgestattet. -
Seite 4: A) Menü Des Reglers
EU-296 Bedienungsanleitung - Ansicht ZH, - Ansicht WWB, - Ansicht Ventil (1 oder 2). Die Steuerung erfolgt mit den Tasten: rechts, links, plus, minus und OK (Menü). In der Hauptansicht des Bildschirms hat der Benutzer die Möglichkeit, mit den Tasten <links>... - Seite 5 TECH Achtung: Um die Einstellungen eines jeweiliges Modus zu ändern, ist MENÜ>Einstellungen der Arbeitsmodi zu wählen. HYSTERESE DES REGLERS Die Hysterese der Zimmertemperatur ist eine geduldete Abweichung, um unerwünschte Oszillationen bei minimalen Temperaturschwankungen (im Bereich 0,2 ÷ 4oC) zu vermeiden. Ein Beispiel: Wenn die eingestellte Temperatur 23oC und die Hysterese 1oC, beginnt der Regler eine Unterheizung des Raums bei Senkung der Temperatur auf 22oC anzeigen.
-
Seite 6: Eingestellte Heiztemperatur
EU-296 Bedienungsanleitung durch Drücken auf die Tasten <rechts><links> die kopierten Einstellungen überträgt. Die Einstellung von vielen Zeitabschnitten für einzelne Wochentage kann umständlich sein, deshalb wurde die Möglichkeit eingeführt, die Tageseinstellungen auf sonstige Tage zu kopieren. Beim Verlassen der Tageseinstellungen der Abweichungen für einen beliebigen Wochentag kann man das Schema der Einstellungen für andere Tage kopieren. -
Seite 7: Einstellungen Des Steuergeräts
TECH EINSTELLUNGEN DES STEUERGERÄTS Mit diese Funktion kann man optimal die zusätzlichen Einstellungen des Steuergeräts nach individuellen Bedürfnissen konfigurieren. Die folgenden Einstellungen stehen zur Verfügung: Tastenton. Mit dieser Funktion kann man akustische Töne ➔ beim Tastendrücken während der Bedienung des Reglers ein- / ausschalten. -
Seite 8: Alarme
Mit dieser Funktion lässt sich die Sprachversion des Zimmerreglers einstellen. III. Alarme Der Zimmer-Temperaturregler EU-296 wird alle Alarme, die auf dem Hauptsteuergerät auf dem ZH-Kessel auftreten signalisieren. Wenn ein Alarm aktiviert wird, sendet der Zimmerregler ein akustisches Signal und auf dem Display erscheint die gleiche Meldung wie auf dem Steuergerät des Kessels. -
Seite 9: Montage
TECH VI. Montage Der Zimmerregler DE.425 wird mit dem Hauptsteuergerät (auf dem ZH-Kessel) mittels einer vieradrigen Kommunikationskabel verbunden. Die Verbindung der Leitungen von beiden Geräten wird im folgenden Schema dargestellt. RJ12 Anschlusswürfel des Zimmer-Steuergeräts Die Reihenfolge der Leitungen bei Verbindung des Zimmerreglers: BI –... -
Seite 10: Inhaltsverzeichnis
EU-296 Bedienungsanleitung I. Anwendung ............... 3 II. Funktionsprinzip ..............3 II. a) Menü des Reglers ............5 II. b) Beschreibung der Funktionen des Steuergeräts ....5 III. Alarme................9 IV. Montage................9 - 10 -... - Seite 11 TECH Sorge für die Umwelt ist unsere höchste Priorität. Das Wissen, dass wir elektronische Geräte produzieren, verpflichtet uns zur nicht schädlichen für die Natur Entsorgung der abgenutzten Elemente und elektronischer Geräte. In diesem Zusammenhang erhielt das Unternehmen von dem Hauptumweltschutzinspektor eine entsprechende Registernummer. Das Symbol einer durchkreuzten Mülltonne auf dem Produkt bedeutet, dass das Produkt nicht mit dem normalen Hausmüll entsorgt werden darf.
- Seite 12 EU-296 Bedienungsanleitung - 12 -...
