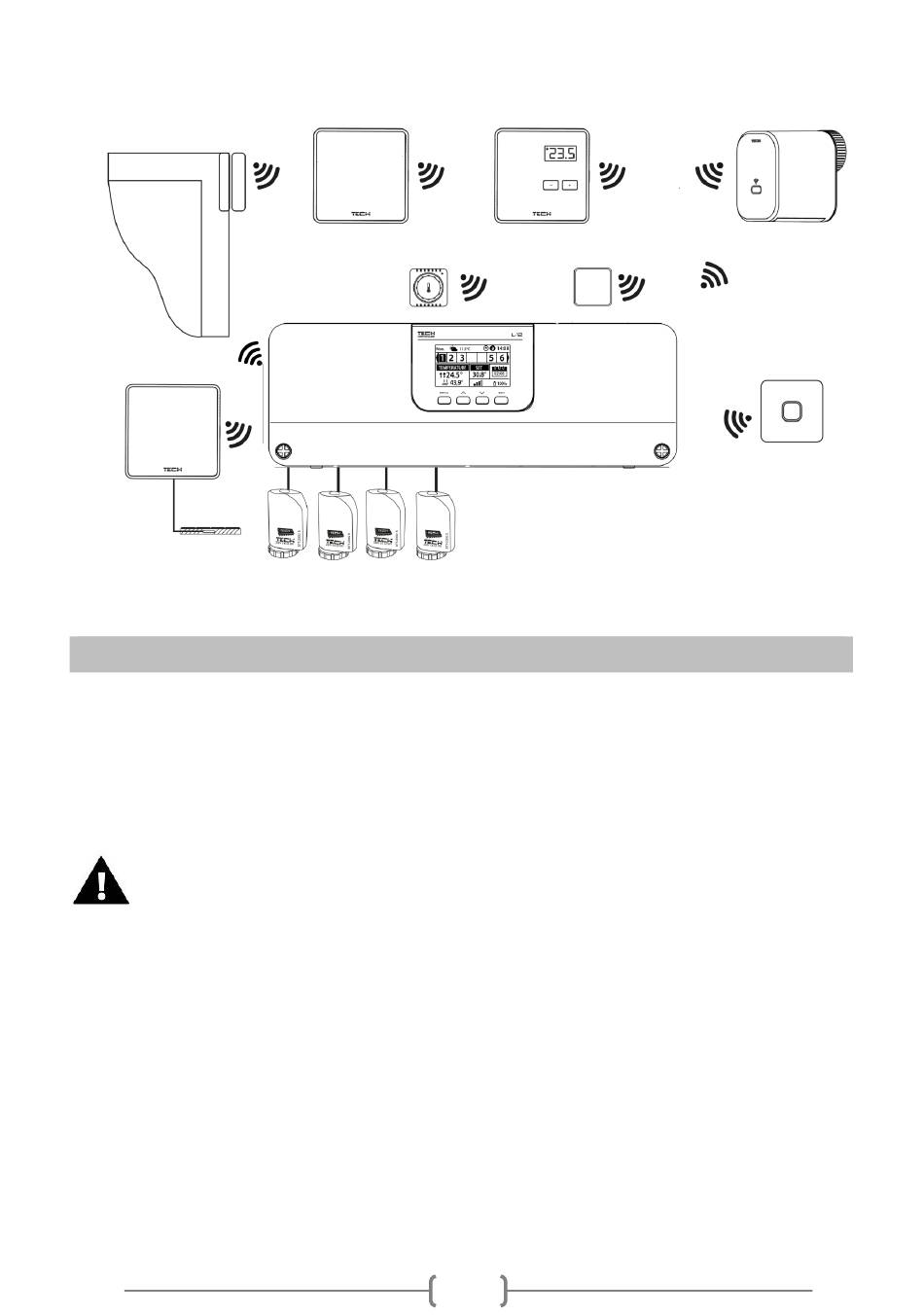

Bei einer Kabelverbindung zwischen den Geräten: Leisten (EU-L-12 und EU-ML-12), Steuerungen und Control Panel,
müssen am Anfang und am Ende der Übertragungsleitung Abschlusswiderstände (Jumper) eingesetzt werden. Die Leisten
sind mit einem eingebauten Abschlusswiderstand ausgestattet, der in die entsprechende Position eingestellt werden
muss:
•
A,B - Abschlusswiderstand eingeschaltet (erster und letzter Treiber)
•
B, X - Neutralstellung (Werkseinstellung)
HINWEIS
Die Reihenfolge der Leisten ist bei einer abschließenden Verbindung irrelevant.
Verbindung zwischen die Steuerleisten
10
