R&S ESU
1302.6163.11
Auswahl und Einstellung der Messkurven –
Taste TRACE
Der R&S ESU kann drei verschiedene Messkurven (Traces) gleichzeitig in
einem Diagramm darstellen. Eine Messkurve besteht aus 625 Pixeln in
horizontaler Richtung (Frequenz- oder Zeitachse). Wenn mehr Messwerte
anfallen als Pixel zur Verfügung stehen, werden mehrere Messwerte zu einem
Pixel zusammengefasst.

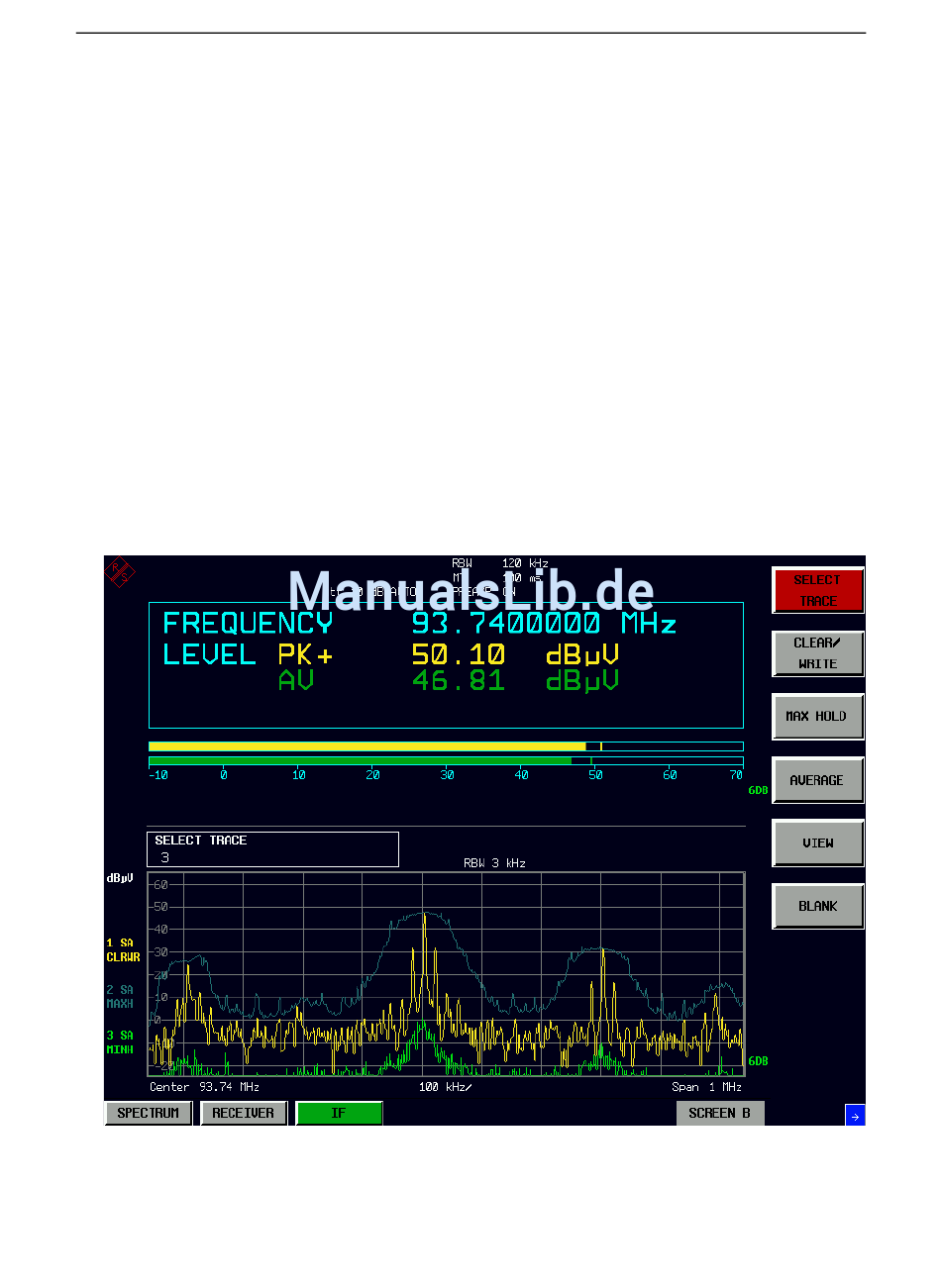

Die Auswahl der Messkurven erfolgt mit dem Softkey SELECT TRACE im
Menü der Taste TRACE.
Die Messkurven können einzeln für eine Messung eingeschaltet oder nach
erfolgter Messung eingefroren werden. Nicht eingeschaltete Messkurven
werden nicht dargestellt.
Für die einzelnen Messkurven ist die Art der Darstellung wählbar. Sie können
bei jedem Messdurchlauf neu geschrieben werden (CLEAR/WRITE mode),
über mehrere Messdurchläufe gemittelt werden (AVERAGE-Modus) oder es
kann der Maximal- oder Minimalwert aus mehreren Messdurchläufen
dargestellt werden (MAX HOLD bzw. MIN HOLD-Modus).
In der Betriebsart ZF-Analyse ist nur der Sample-Detektor für die Messkurven
verfügbar.
ZF-Spektrumanalyse – Taste TRACE
4.109
