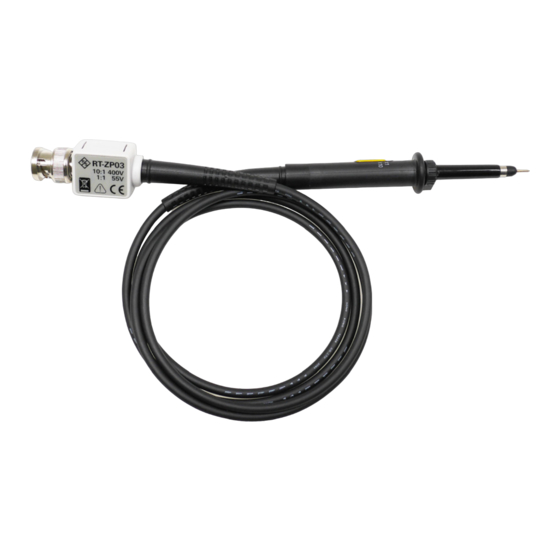

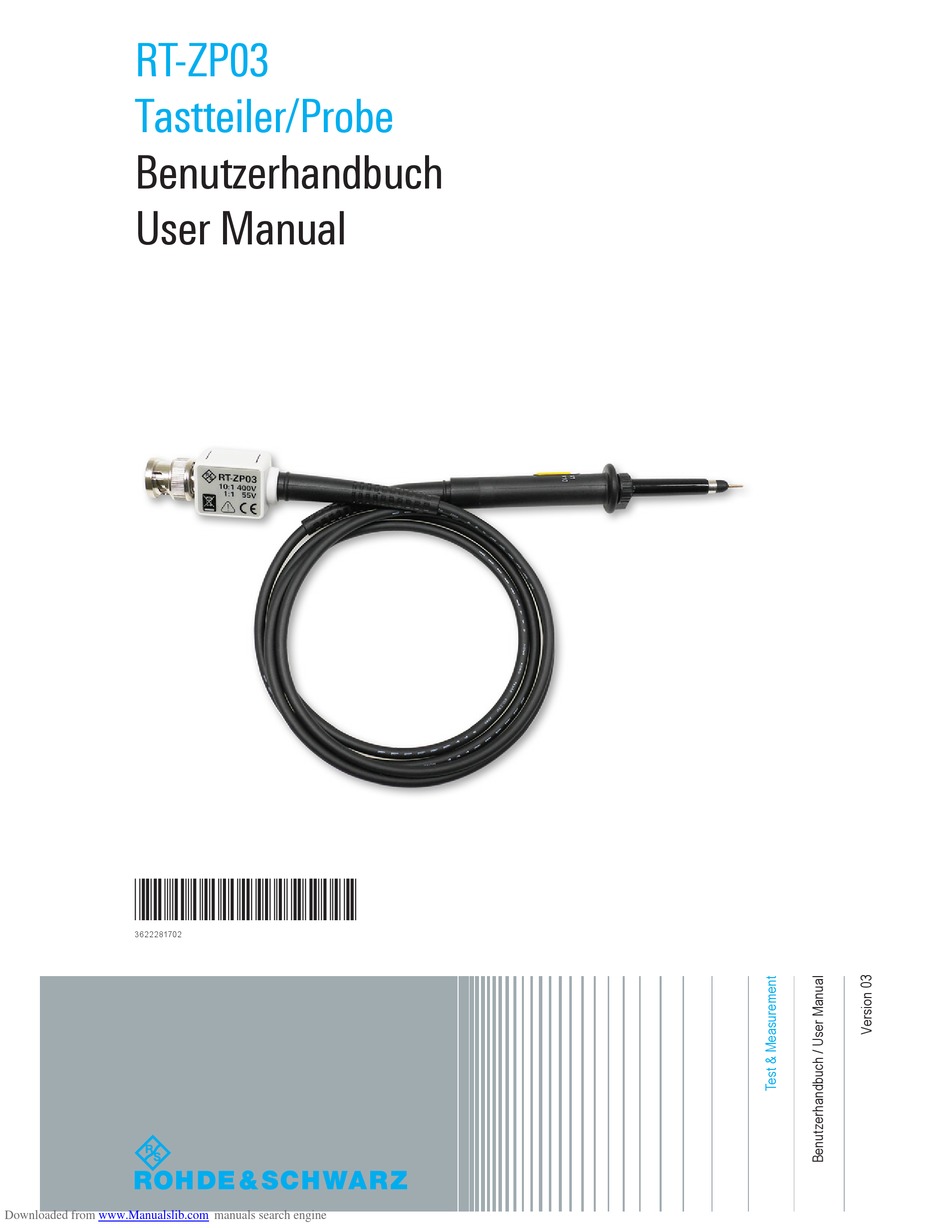

- Seite 1 RT-ZP03 Tastteiler/Probe Benutzerhandbuch User Manual *3622281702* 3622281702 Downloaded from www.Manualslib.com manuals search engine...
- Seite 2 Downloaded from www.Manualslib.com manuals search engine...
- Seite 3 Inhalt Inhalt Wichtige Hinweise . . . . . . . . . . . . . . . . . . . . . . . . . . .4 Sicherheit .
-
Seite 4: Wichtige Hinweise
Wichtige Hinweise Wichtige Hinweise Entfernung zur Quelle der Niederspannungsinstal- lation ist . Konformitätserklärung ❙ 0 (ohne bemessene Messkategorie): Andere Der Hersteller erklärt die Konformität Stromkreise, die nicht direkt mit dem Netz verbun- dieses Produktes mit den aktuellen den sind erforderlichen Sicherheitsstandards in ❙... -
Seite 5: Sicherheit
Sicherheit Sicherheit Lesen Sie die folgenden Sicherheitshinweise um Personenschäden zu vermeiden und Brand- und Sachschäden am Tastkopf oder eines am Tastkopf angeschlossenen Gerätes vorzubeugen . Das Pro- dukt darf nur von qualifizierten Fachkräften benutzt werden . Verwendung nur in geschlossenen Räumen Der Tastkopf ist nur zur Verwendung im Innen- raum bestimmt . -
Seite 6: Technische Daten
Technische Daten Technische Daten 1:1/10:1 Tastteiler RT-ZP03 Elektrische Angaben Teiler-Verhältnis: 10 : 1 300 MHz (–3 dB), typ. Bandbreite: 10 MHz (–3 dB), typ. Anstiegszeit: 35 ns, typi. 1,15 ns, typ. 10 MΩ II 12 pF Eingangsimpedanz: 1 MΩ II 82 pF max . -
Seite 7: Beschreibung Abgleich
Beschreibung Abgleich Beschreibung Abgleich Der Tastkopf kann sowohl für den niederfrequenten (NF), als auch für den hochfrequenten Bereich (HF) abgeglichen werden . Abb . 3: Darstellung der Abgleichpunkte NF-Abgleich Verbinden Sie den Tastkopf mit einem 1kHz Rechtecksignal. Stellen Sie den NF-Trimmer T1 auf optimale Rechteckwiedergabe ein .
