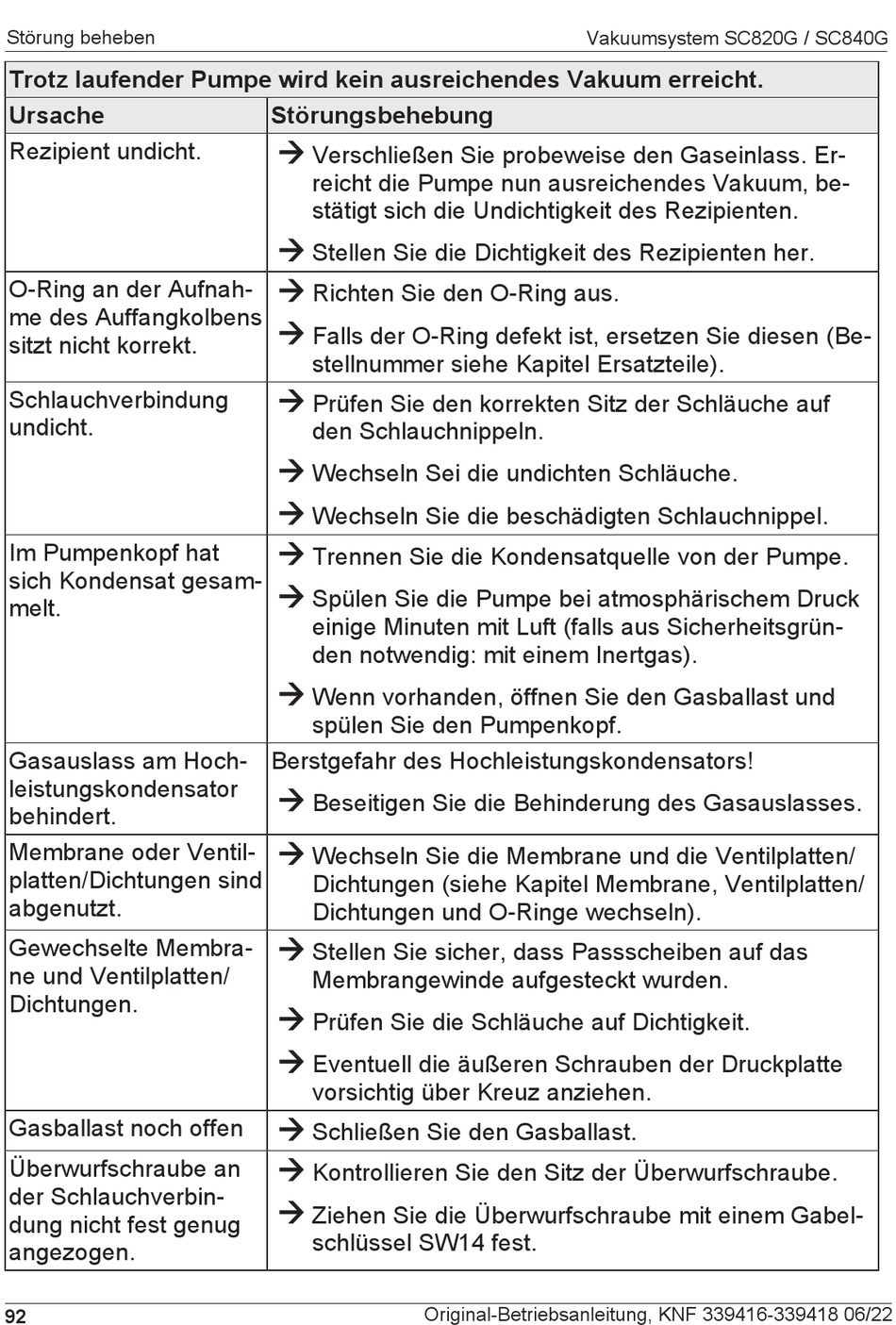

Störung beheben
Trotz laufender Pumpe wird kein ausreichendes Vakuum erreicht.
Ursache
Rezipient undicht.
O-Ring an der Aufnah-
me des Auffangkolbens
sitzt nicht korrekt.
Schlauchverbindung
undicht.
Im Pumpenkopf hat
sich Kondensat gesam-
melt.
Gasauslass am Hoch-
leistungskondensator
behindert.
Membrane oder Ventil-
platten/Dichtungen sind
abgenutzt.
Gewechselte Membra-
ne und Ventilplatten/
Dichtungen.
Gasballast noch offen
Überwurfschraube an
der Schlauchverbin-
dung nicht fest genug
angezogen.
92
Störungsbehebung
à
Verschließen Sie probeweise den Gaseinlass. Er-
reicht die Pumpe nun ausreichendes Vakuum, be-
stätigt sich die Undichtigkeit des Rezipienten.
à
Stellen Sie die Dichtigkeit des Rezipienten her.
à
Richten Sie den O-Ring aus.
à
Falls der O-Ring defekt ist, ersetzen Sie diesen (Be-
stellnummer siehe Kapitel Ersatzteile).
à
Prüfen Sie den korrekten Sitz der Schläuche auf
den Schlauchnippeln.
à
Wechseln Sei die undichten Schläuche.
à
Wechseln Sie die beschädigten Schlauchnippel.
à
Trennen Sie die Kondensatquelle von der Pumpe.
à
Spülen Sie die Pumpe bei atmosphärischem Druck
einige Minuten mit Luft (falls aus Sicherheitsgrün-
den notwendig: mit einem Inertgas).
à
Wenn vorhanden, öffnen Sie den Gasballast und
spülen Sie den Pumpenkopf.
Berstgefahr des Hochleistungskondensators!
à
Beseitigen Sie die Behinderung des Gasauslasses.
à
Wechseln Sie die Membrane und die Ventilplatten/
Dichtungen (siehe Kapitel Membrane, Ventilplatten/
Dichtungen und O-Ringe wechseln).
à
Stellen Sie sicher, dass Passscheiben auf das
Membrangewinde aufgesteckt wurden.
à
Prüfen Sie die Schläuche auf Dichtigkeit.
à
Eventuell die äußeren Schrauben der Druckplatte
vorsichtig über Kreuz anziehen.
à
Schließen Sie den Gasballast.
à
Kontrollieren Sie den Sitz der Überwurfschraube.
à
Ziehen Sie die Überwurfschraube mit einem Gabel-
schlüssel SW14 fest.
Original-Betriebsanleitung, KNF 339416-339418 06/22
Vakuumsystem SC820G / SC840G
