Vakuumsystem SC820G / SC840G
Angeschlossene
Komponenten
Pumpenausstoß 5. Leiten Sie am pneumatischen Auslass des Vakuumsys-
Original-Betriebsanleitung, KNF 339416-339418 06/22
3. Schließen Sie die Leitungen am pneumatischen Einlass
und Auslass an.
Schließen Sie nur Komponenten an das Vakuumsystem
an, die für die pneumatischen Daten des Vakuumsys-
tems ausgelegt sind (siehe Kapitel 5 Technische Daten
[} 26]).
4. Setzen Sie den Auffangkolben (4 bzw. 5) auf den Ab-
scheideradapter (9) bzw. auf den Hochleistungskonden-
sator (2) und befestigen Sie den Auffangkolben mit der
Kolbenklemme (3).

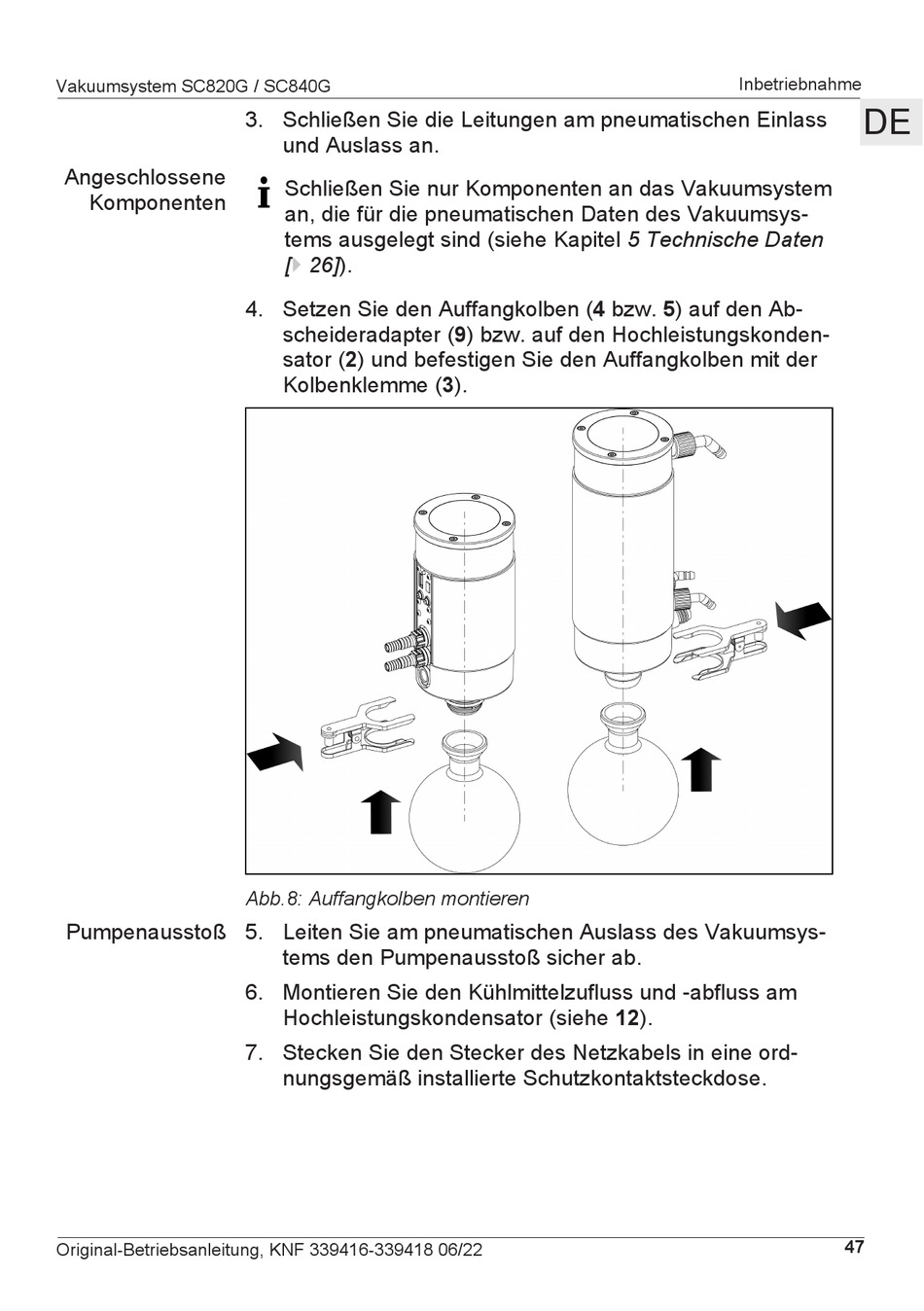

Abb.8: Auffangkolben montieren
tems den Pumpenausstoß sicher ab.
6. Montieren Sie den Kühlmittelzufluss und -abfluss am
Hochleistungskondensator (siehe 12).
7. Stecken Sie den Stecker des Netzkabels in eine ord-
nungsgemäß installierte Schutzkontaktsteckdose.
Inbetriebnahme
DE
47
