Vakuumsystem SC820G / SC840G
1 Griff
2 Schraube
3 Griffblende
4 Kopfschraube
5 Schlauchver-
bindung HLK
Original-Betriebsanleitung, KNF 339416-339418 06/22
2. Lösen Sie die Überwurfmutter der Schlauchverbindung (5/
Abb. 25) von der Vakuumsystemkomponente.
3. Stellen Sie den Griff (1/Abb. 25) in eine senkrechten Posi-
tion.
4. Lösen Sie die beiden Schrauben (2/Abb. 25) der Griffblen-
de (3/Abb. 25).
5. Entfernen Sie die Griffblende (3/Abb. 25).
6. Lösen Sie die außenliegenden Kopfschrauben (4/Abb. 25)
an beiden Pumpenköpfen.
Die beiden innenliegenden Kopfschrauben (1/Abb. 26)
bleiben dabei zunächst noch fest angezogen.
5
4

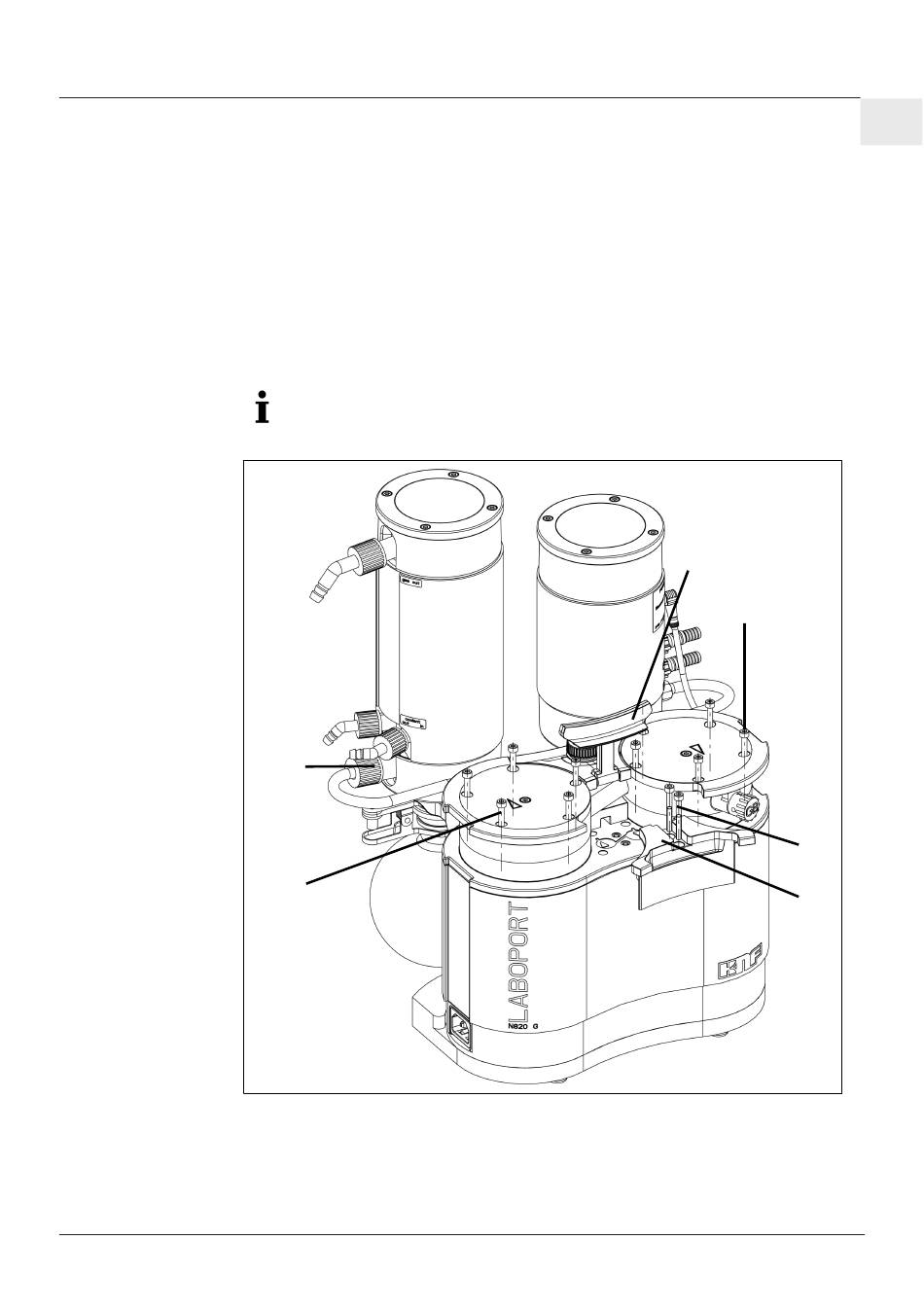

Abb.25: Griffblende abmontieren
Instandhaltung
1
4
2
3
77
DE
